1.1.2 Порядок виконання роботи
Ознайомитися з обладнанням стенда, додатковими приладами, межами їх вимірювань.
Зібрати схему рис.1.4 та 1.5 для проведення експериментів.
Провести заміри активної енергії за допомогою лічильників. Визначити потужність за показниками ватметрів. Замірювати час обертів диска по секундоміру.
Провести експерименти для наступних випадків.
а) рівномірного активного навантаження;
б) нерівномірного активного навантаження.
1.2 Зміст роботи “дослідження схем обліку реактивної електричної енергії” Загальні відомості
Для вимірювання реактивної електроенергії використовуються наступні схеми обліку:
а) за допомогою трифазного лічильника реактивної енергії;
б) за допомогою трифазного двохелементного лічильника активної енергії;
в) за допомогою трьох однофазних лічильників активної енергії.
На рис.6 приведена схема з’єднання трифазного лічильника реактивної енергії і приведена відповідна до неї векторна діаграма.
Лічильники, які мають схему з’єднання, яка зображена на рис.1.6, дають вірні показники як при рівномірному, так і при нерівномірному навантаженні фаз, тільки при симетричній системі.
Як видно зі схеми, обертовий момент, який діє на перший диск лічильника завдяки впливу на нього магнітного потоку, який утворюють струмові обмотки, буде:
Обертовий момент, утворений другим елементом лічильника:
Обертовий момент, який діє на рухому систему двохелементного лічильника, буде дорівнювати сумі окремих моментів:
З отриманого виразу видно, що обертовий момент лічильника пропорційний реактивній потужності, а отже, кількість обертів, яку робить лічильник за відрізок часу t, буде пропорційна реактивній енергії, яка використана у трифазному колі за цей відрізок часу.
На стенді справжньої лабораторної роботи встановлено лічильник реактивної енергії типу ІТР.
НАВАНТАЖЕННЯ

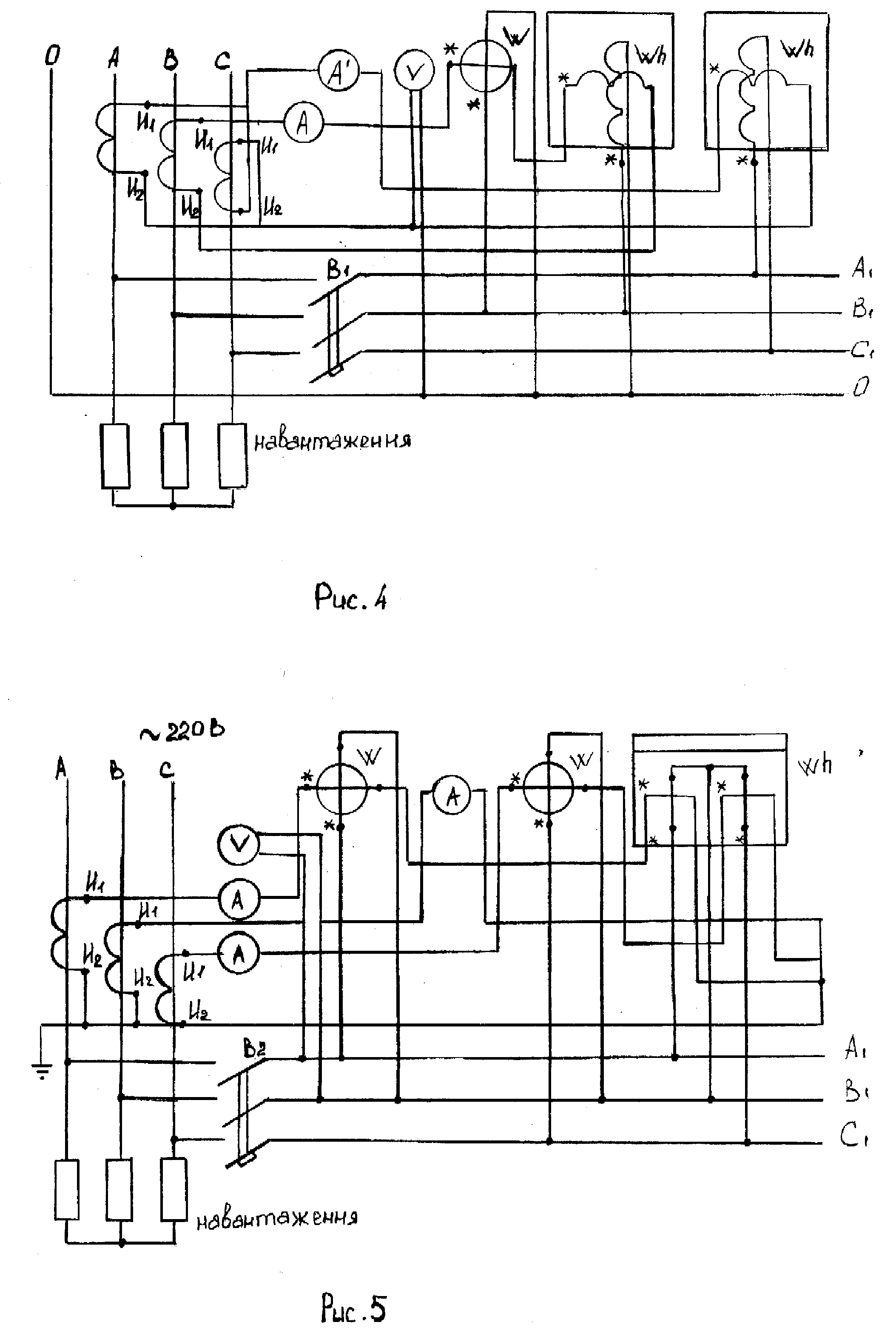

Рисунок 1.4
НАВАНТАЖЕННЯ
Рисунок 1.5
1.3 Зміст роботи “визначення споживчої потужності за показниками лічильника” Загальні відомості
За показниками лічильника можна визначити споживчу потужність. В даній роботі показники лічильників перевіряються за допомогою ватметрів та секундоміра.
Використовуючи показники лічильника, потужність навантаження знаходять за формулою:
,
де n-виміряна кількість обертів за t сек;
с-постійна лічильника, кВтч/об;
Ктс-коефіцієнт трансформації трансформатора струму;
Ктн- коефіцієнт трансформації трансформатора напруги;
-номінальні
коефіцієнти трансформації вимірювальних
трансформаторів для лічильника за його
паспортом;
-коефіцієнт
перерахунку для лічильника при
ненормальному вмиканні.
Значення коефіцієнту К
№ пп |
Спосіб виконання |
К |
1. |
Однофазний лічильник для вимірювання активної енергії, який ввімкнений на фазну напругу |
3 |
2. |
Те ж, але ввімкнений на лінійну напругу |
1 |
3. |
Те ж для вимірювання реактивної енергії, ввімкнений на лінійну напругу |
3 |
