2.2. Расчет искусственных (регулировочных) характеристик
Расчет механических характеристик произведем в соответствии с выражением:
При
снижении фазного напряжения
синхронная скорость
и критическое скольжение
двигателя остаются постоянными, а
критический момент двигателя
уменьшается пропорционально квадрату
фазного напряжения. Соответственно
снижается жесткость рабочей части
механической характеристики. При
постоянной нагрузке
регулирование скорости возможно в
диапазоне от
до
.
Напряжение будет изменяться в соответствии с формулой:
где
- угол открывания тиристоров.
Критический момент:
Рассчитаем
значение критического момента для
:
Для
:
Для
:
Для
:
Задаваясь скольжением рассчитываем реглировочные механические характеристики АД, приведенные на рисунке 6. Значения характеристик приведены в Таблице 7, 8, 9.
Таблица 7 – значения механической характеристики при
ω, рад/с |
104,7 |
103,3 |
101,1 |
98,4 |
76,4 |
0 |
M, Нм |
0 |
576,3 |
944 |
1136 |
500 |
141,8 |
Таблица 8 – значения механической характеристики при
ω, рад/с |
104,7 |
102,5 |
98,4 |
64,7 |
0 |
M, Нм |
0 |
400 |
639 |
200 |
81,6 |
Таблица 9 – значения механической характеристики при
ω, рад/с |
104,7 |
102,2 |
98,4 |
72 |
0 |
M, Нм |
0 |
192 |
284 |
105 |
34 |

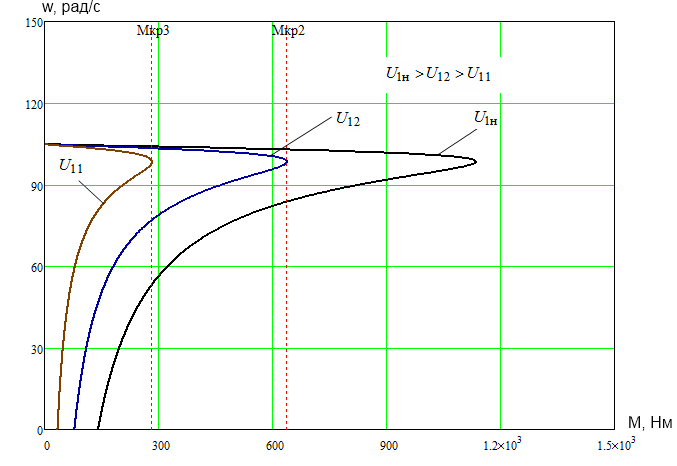

Рисунок 6 – Регулировочная механическая характеристика АД
Электромеханическую регулировочную характеристику строим в соответствии с формулой:
Выражение для электромеханической характеристики, описывающей зависимость тока статора от скольжения, запишется следующим образом:
,
Задаваясь скольжением рассчитываем регулировочные электромеханические характеристики АД приведенные на рисунке 7, 8. Значения электромеханической характеристики приведены в Таблице 9, 10, 11, 12, 13,14.
Таблица 9 – значения электромеханической характеристики при
ω, рад/с |
104,7 |
102,3 |
96 |
86 |
58 |
0 |
I2, А |
19,3 |
175 |
291 |
350 |
371 |
376 |
Таблица 10 – значения электромеханической характеристики при
ω, рад/с |
104,7 |
98 |
88 |
64 |
0 |
I2, А |
19,3 |
197 |
260 |
278 |
281,5 |
Таблица 11 – значения электромеханической характеристики при
ω, рад/с |
104,7 |
98 |
90 |
55 |
0 |
I2, А |
19,3 |
124 |
170 |
186 |
188 |
Таблица 12 – значения электромеханической характеристики при
ω, рад/с |
104,7 |
98 |
95 |
85 |
61 |
0 |
I1, А |
19,3 |
276 |
320 |
371 |
390 |
394 |
Таблица 13 – значения электромеханической характеристики при
ω, рад/с |
104,7 |
97 |
88,5 |
53,6 |
0 |
I1, А |
19,3 |
225 |
280 |
298 |
301 |
Таблица 14 – значения электромеханической характеристики при
ω, рад/с |
104,7 |
98 |
88 |
54 |
0 |
I1, А |
19,3 |
153 |
193 |
205 |
207 |

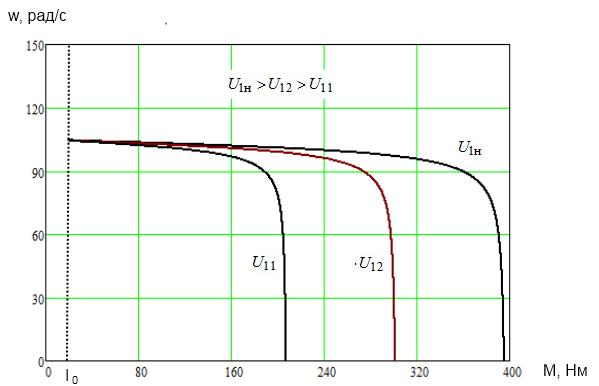

Рисунок
7 - Регулировочные электромеханические
характеристики
АД
Рисунок
8 - Регулировочные электромеханические
характеристики
АД
