1.4. Выбор аппаратуры управления и защиты
Управление АД заключается в его запуске, остановке, реверсировании и
может осуществляться вручную по месту или дистанционно (с помощью
выключателей или кнопок), а также автоматически. Управление низковольтными АД (до 1000В), особенно при частых включениях или
отключениях, выполняется обычно с помощью магнитных пускателей или
контакторов. Магнитный пускатель отличается от контактора наличием устройства защиты (обычного теплового реле) от перегрузок на валу двигателя.
Магнитные пускатели и контакторы не защищают АД от токов короткого замыкания, поэтому АД подключаются к источнику питания через автоматические выключатели или плавкие предохранители, которые выполняют эту защиту.
Магнитные пускатели изготовляют нереверсивными и реверсивными. Пускатели серии ПМЕ предназначены для управления двигателями мощностью от 1 до 10 кВт, а ПАЕ - от 17 до 55 кВт. Они рассчитаны на напряжение до 500 В.
Схема включения нереверсивного пускателя показана на рис. 2

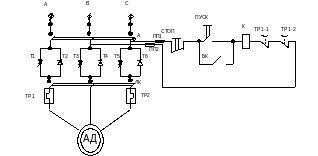

Рисунок 2 - схема включения нереверсивного пускателя
Главные контакты катушки К включаются в рассечку проводов, питающих АД. В провода двух фаз включаются нагревательные элементы тепловых реле ТР1 и ТР2.
Катушка электромагнита пускателя К подключается к сети через размыкающие контакты тепловых реле ТР1-1, ТР2-1 и кнопки управления. При нажатии кнопки «Пуск» напряжение на катушку К подается через замкнутые контакты кнопки «Стоп» и замкнутые контакты ТР1-1 и ТР2-1 тепловых реле. После притяжения якоря электромагнита замыкаются линейные контакты ЛК (запускается АД) и блокировочный контакт БК, шунтирующий контакты кнопки «Пуск». Это дает возможность отпустить пусковую кнопку. Для отключения пускателя нажимается кнопка «Стоп». При этом разрывается цепь катушки К и происходит отключение ЛК, БК пускателя и АД. При перегрузке двигателя срабатывают тепловые реле, которые разрывают цепь катушки К – происходит автоматическое отключение двигателя. Автоматический выключатель А (рис.2) выполняет автоматическую защиту при возникновении короткого замыкания в АД или трехпроводной линии за автоматом. Плавкие предохранители ПП обеспечивают защиту в цепи управления при перегрузке.
Выбираем магнитный пускатель типа пае-500 с параметрами, приведенными в таблице 4.
Таблица 4 – параметры магнитного пускателя
Номинальный ток, А, при напряжениях 380/500 В |
Предельный включаемый и отключаемый ток. А, при напряжении 380 В |
Провал главных контактов пускателя, мм |
Начальное нажатие на контактный мостик, Н |
Раствор главных контактов пускателя, мм |
Материал контактной накладки главных контактов пускателя |
Пусковая мощность, потребляемая обмоткой, В А |
Номинальная мощность обмотки, В А |
Масса, кг |
110/61 |
100 |
4+0,5 |
33 |
3,5 |
Серебро |
800 |
26 |
7,6 |
Выбор автоматического выключателя:
Для силовых одиночных электроприемников:
1.
,
;
2.
-
пусковой ток.
Используя
справочную литературу, выбираем
автоматический выключатель типа ВА51-35
с
,
,
.
Выбор плавких предохранителей:
Выбираем плавкие предохранители исходя из условий:
Тип |
Iном, А |
|
предохранителя |
плавкой вставки |
|
ПН2 |
250 |
125 |
Выбираем предохранитель типа ПН2-250 с параметрами, приведенными в таблице 5
Таблица 5 – параметры предохранителя ПН-250
