1. Классификация металлорежущих станков

Автоматическая линия образуется из набора станков-автоматов, расположенных последовательно в соответствии с ходом технологического процесса и связанных общим транспортом и общим управлением. Переналаживаемая автоматическая линия может в режиме автоматической переналадки переходить от обработки одной детали к обработке другой похожей на неё детали.

Гибкие производственные модули (ГПМ) представляют собой автоматизированную универсальную технологическую ячейку, основой которой является станок с полным набором манипуляторов, контрольных и измерительных устройств обеспечивающих работу по безлюдной технологии в течение не менее двух смен.

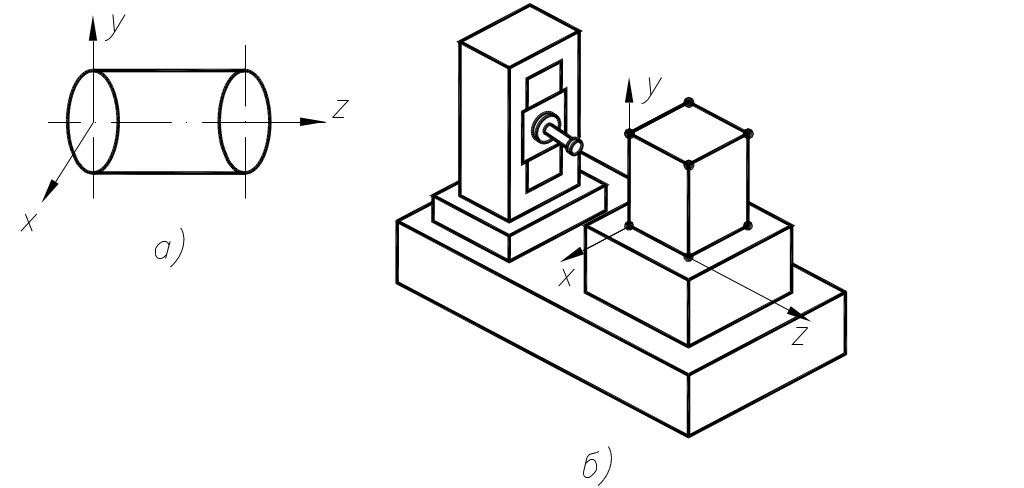

Станки наиболее распространённых технологических групп образуют размерные ряды, в которых за каждым станком закреплён вполне определённый диапазон размеров обрабатываемых деталей. Например, в группе токарных станков возможности станка характеризуются цилиндрическим рабочим пространством (рис. 1, а), а для фрезерных, расточных (многооперационных станков) – прямоугольным рабочим пространством.

В зависимости от массы станка, которая связана с размерами обрабатываемых деталей и его типом, принято разделять станки (токарные, расточные, шлифовальные) на лёгкие (до 1 т), средние (1-10 т), тяжёлые (более 10 т).

Станки также условно разделяют на классы точности – нормальной (Н), повышенной (П), высокой (В), особо высокой (А) и особо точные станки или мастер-станки (С). Класс точности обозначают соответственно буквами Н, П, В, А, С.

Технико-экономические показатели и критерии работоспособности станков

Для сравнительной оценки технического уровня станков и комплектов станочного оборудования, а также для выбора станков в соответствии с решением конкретной производственной задачи используют набор показателей, характеризующих качество, как отдельных станков, так и набора станочного оборудования. Этих показателей – 5 и они рассмотрены ниже.

1. Эффективность

Эффективность – комплексный (интегральный) показатель, который наиболее полно отражает главное назначение станочного оборудования – повышать производительность труда и соответственно снижать затраты труда при обработке деталей. Эффективность станков,

А=N/C, шт./руб.,

где N – годовой выпуск деталей;

С – сумма годовых затрат на их изготовление.

При проектировании станочного оборудования всегда следует стремиться к максимальной эффективности, а показатель А при этом следует рассматривать как условную функцию А=N/C  max.

Распространенным критерием оценки новой техники является срок окупаемости дополнительных капиталовложений, который определяется по формуле

где К₁, К₂ – капиталовложения соответственно по новому и базовому вариантам производства;

С₁, С₂ – текущие затраты по двум вариантам производства.

Величина обратная сроку окупаемости, коэффициент эффективности дополнительных капиталовложений, определяется так

Показателем сравнительной экономической эффективности является также минимум производственных затрат. Приведенные затраты по i-ому варианту

где С_i – годовые текущие затраты;

К_i – капиталовложения по i-ому варианту;

Е_Н – нормативный коэффициент эффективности капиталовложений.
