3. Полевые транзисторы

   1. Определение параметров модели полевого транзистора jfet

      Проходная характеристика
      Входные данные	Таблица зависимости тока стока Id от напряжения затвор-исток Vgs
      Оцениваемые параметры	BETA, VTO, RS
      Уравнения
      Выходная проводимость
      Входные данные	Таблица зависимости статической проводимости сток-исток Gos от тока стока Id
      Оцениваемые параметры	LAMBDA
      Уравнения
      Проходная емкость
      Входные данные	Таблица зависимости проходной емкости Crss от напряжения затвор-исток Vgs
      Условия	Напряжение сток-исток Vds
      Оцениваемые параметры	CGD, РВ, FC
      Уравнения
      Входная емкость
      Входные данные	Таблица зависимости входной емкости Ciss от напряжения затвор-исток Vgs
      Условия	Напряжение сток-исток Vds
      Оцениваемые параметры	CGS
      Уравнения	,
      Фликкер-шум
      Входные данные	Таблица зависимости корня квадратного из спектральной плотности выходного напряжения шума En от частоты f
      Оцениваемые параметры	KF, AF
      Уравнения

   2. Модель полевого транзистора jfet

n-channel p-channel

Таблица 6.3. Параметры модели полевого транзистора

Обозначение	Параметр	Значение по умолчанию	Единица измерения
VTO	Пороговое напряжение	–2	В
BETA	Коэффициент пропорциональности (удельная передаточная проводимость	1E-4	А/В2
LAMBDA	Параметр модуляции длины канала	0	1/В
IS	Ток насыщения р-n-перехода затвор-канал	1E-14	А
RD	Объемное сопротивление области стока	0	Ом
RS	Объемное сопротивление области истока	0	Ом
CGD	Емкость перехода затвор-сток при нулевом смещении	0	Ф
CGS	Емкость перехода затвор-исток при нулевом смещении	0	Ф
M	Коэффициент плавности перехода затвор-исток	0,5
FC	Коэффициент нелинейности емкостей переходов при прямом смещении	0,5	"
PB	Контактная разность потенциалов р-n-перехода затвора	1	В
VTOTC	Температурный коэффициент VTO	0	В/°С
ВЕТАТСЕ	Температурный экспоненциальный коэффициент BETA	0	%/°С
XTI	Температурный коэффициент тока IS	3	—
KF	Коэффициент, определяющий спектральную плотность фликкер-шума	0
AF	Показатель степени, определяющий зависимость спектральной плотности фликкер-шума от тока	1
T_MEASURED	Температура измерения	—	°С
T_ABS	Абсолютная температура	—	°С
T_REL_GLOBAL	Относительная температура	—	°С
T_REL_LOCAL	Разность между температурой транзистора и модели-прототипа		°С

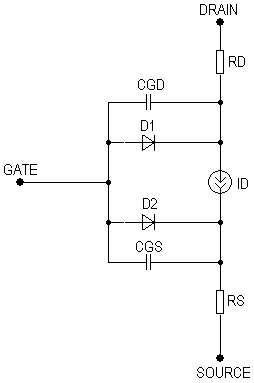

Рис. 6.3. Модель полевого транзистора с управляющим p-n переходом
