Введение

Основным направлением развития радиоэлектронной промышленности является создание высокотехнологической радио аппаратуры на основе чёткой организации производства, используют прогрессивные технологии, обеспечение взаимозаменяемости деталей, узлов, блоков и назначение оптимальных допусков и посадок.

По назначения радиоэлектронной аппаратуры подразделяется на две основные группы: широкого применения и специального назначения.

Радиоэлектронная аппаратура широкого применения ( стационарная или переносная) эксплуатируется обычно при комнатной температуре и влажности.

Однако не смотря на это большинство конструкций представляет собой различные комбинации одних и тех же деталей ( резисторов, конденсаторов, катушек индуктивности, радиоламп, транзисторов, диодов, микросхем ) и узлов, соединённых и определенным образом взаимодействующих друг с другом.

Общая часть

1. Выбор и анализ электрической принципиальной схемы радиоэлектронного устройства «Детектор лжи»

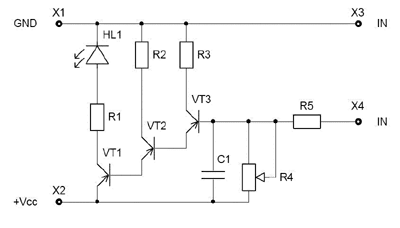

На рис.1 представлена электрическая принципиальная схема радиоэлектронного устройства «Детектор лжи»

Рис.1

Детектор лжи представляет собой устройство, реагирующее на изменение проводимости кожи человека. Известно, что когда человек говорит не правду или нервничает, проводимость кожного покрова увеличивается. Поэтому, измеряя уровень этой проводимости можно с некоторой долей вероятности говорить о том, на сколько честен с вами собеседник.

Устройство состоит из трёхкаскадного сверхчувствительного усилителя ( VT1…VT3 ), нагрузкой которого является светодиод HL1 и токоограничивающий резистор R1. Входная чувствительность детектора в целом устанавливается при помощи потенциометра R4.

Источник питания подключается к контактам X1 (-) и X2 (+) Датчик подключается к контактам X3 и X4

Датчик подключается к контактам Х3 и Х4. Он располагается на руке собеседника, подается напряжение. Необходимо провести калибровку прибора. Калибровку необходимо проводить только тогда, когда собеседник находиться в спокойном состоянии. Вращая движок потенциометра необходимо “поймать” границу срабатывания светодиода HL1, затем повернуть движок потенциометра R4 в противоположном направлении – чтобы светодиод погас.

Устройство функционирует при следующих параметрах:

• напряжение питания 9В

• коэффициент усиления>500.000

1.2 Конструкция радиоэлектронного устройства: «Детектор лжи»

Конструкция каждого узла должна предусматривать свободный доступ к любому элементу печатной схемы и легкую замену его в процессе настройки и эксплуатации. Конструктивно устройство выполнено на печатной плате из фольгированного стеклотекстолита с размерами 38х27 мм . Конструкция предусматривает установку платы в корпус, для этого имеются монтажные отверстия по краям платы под винты диаметром 3 мм.

1.3 Характеристики электрических параметров радиоэлементов, используемых в схеме.

В схеме устройства используются различные радиокомпоненты традиционно применяемые в изготовление радиоэлектронных изделий В таблице 1 приведен перечень элементов применяемых в устройстве «Детектор лжи». Перечень элементов

Таблица 1 перечень элементов

Позиция	Характеристика	Наименование и/или примечание	Кол-во
R1 .	680 Ом	Синий, серый, коричневый*	1
R2	1кОм	Коричневый, черный, красный *	1
R3.R5	10Ом	Коричневый, черный, оранжевый*	2
R4	2.2 МОм	2М2 — маркировка на потенциометре	1
С1	0.01 мкФ	103 или 10n — маркировка на конденсаторе	1
VT1...VT3	ВС557	Транзисторы	3
HL1	3x3 мм	Светодиод	1
	ED500V-2x5	Клеммный 2-контактый зажим	2

Резисторы

Резистор – конструктивно законченный элемент способствующий оказывать сопротивление электрической цепи. Используются в качестве нагрузочных и токоограничительных элементов, добавочных сопротивлений и шнуров, делителей напряжения. Резистор, пропуская переменный ток, поглощает энергию в течение всего периода колебаний тока. Резисторы делятся:

переменные резисторы – ёмкость этого резистора можно регулировать в больших приделах.

постоянные резисторы – используется практически во всех видах радиоаппаратуры и блоках питания.

Конденсаторы

Конденсатор - прибор, служащий для скопления на поверхности вещества небольшого объема вещества большого количества электричества. Конденсатор представляет собой систему из двух или более токопроводящих

обкладок , разделённых диэлектриком и предназначенных для создания ёмкости.

Транзисторы

Транзистор – полупроводниковые приборы, предназначенные для усиления, генерирования и преобразования электрических колебаний. транзисторы представляют собой полупроводниковые приборы с двумя или более p-n переходами, позволяющие усиливать электрические сигналы и имеющие три и более выводов.

Светодиоды

Светодиод - полупроводниковые приборы, преобразующие электрический ток непосредственно в световое излучение, практически без потерь. Излучаемый свет лежит в узком участке спектра, его цветовые характеристики зависят от химического состава использованного в светодиоде полупроводника.
