Тема 2.1.1. «Общие сведения об искусственных сооружениях. Верхнее строение пути на искусственных сооружениях. Полоса отвода».

1. Общие сведения об искусственных сооружениях.

Искусственные сооружения - технически сложная часть строящихся до-рог. В зависимости от условий рельефа местности расходы на постройку обычно составляют до 10 % общей стоимости дороги, а иногда, например в горной мест-ности, до 25%. В период эксплуатации искусственные сооружения требуют особо тщательного надзора и ухода. Наиболее часто встречающиеся на дорогах иссо - это мосты и водопропускные трубы, реже - подпорные стены, тоннели, селеспуски, галереи, лотки и т. п. Мосты состоят из опор и пролетных строений.

Виды искусственных сооружений

Все искусственные сооружения делятся на три типа:

Мосты; тоннели;

прочие.

мост - сооружение, обеспечивающее пропуск транспортной магистрали через препятствие.

По виду преодоления препятствия искусственные сооружения делятся на:

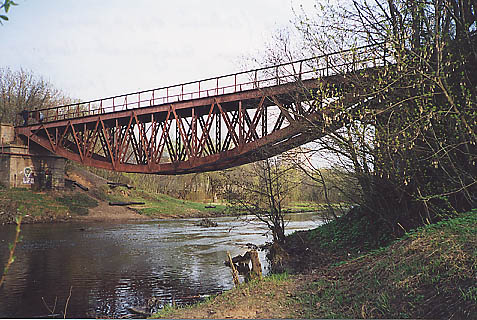

мосты - сооружение, обеспечиваю-щее пропуск магистрали через реку.

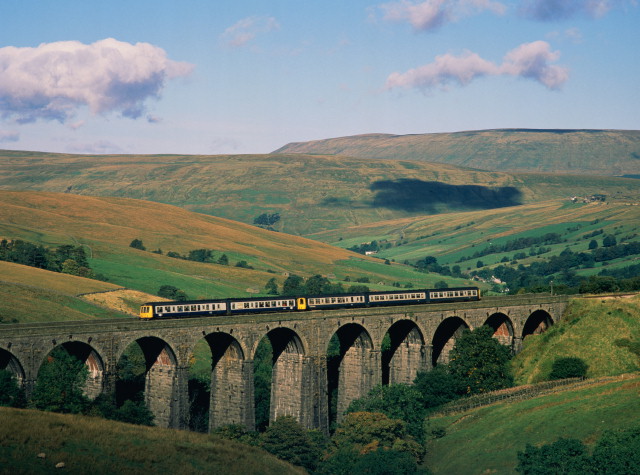

виадуки - это высокий мост, возводи-мый для преодоления глубоких препят-ствий, таких как ущелья или овраги. Применяется как альтернатива высокой насыпи.

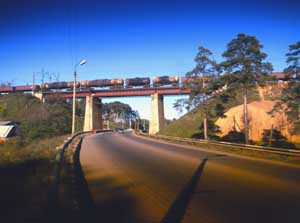

путепроводы - пересечение двух дорог в разных уровнях. Путепровод может быть железнодорожным или автодорожным, в зависимости от того, какая дорога располагается на самом путепроводе.

эстакады - мост, возводимый в городах взамен больших насыпей. Она меньше, чем насыпь, стесняет улицу, не препятствует проходу и проезду под ней.

акведуки - мост с лотком под водоток, например под оросительный канал или водопровод.

полумост - проезжая часть частично в полувыемке частично на пролетном строени

дюкер - аналог обычной трубы, устраивается для пропуска малого водотока, например оросительного канала, но по концам имеет колодцы, играющие роль сообщающихся сосудов.

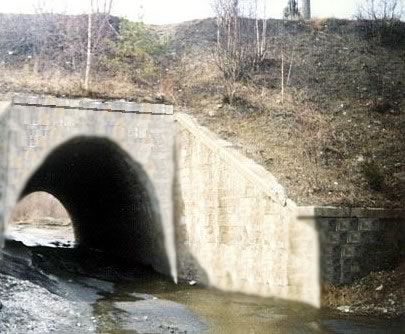

труба в насыпи - устраивается для пропуска малых водотоков (ручьи, маленькие реки).

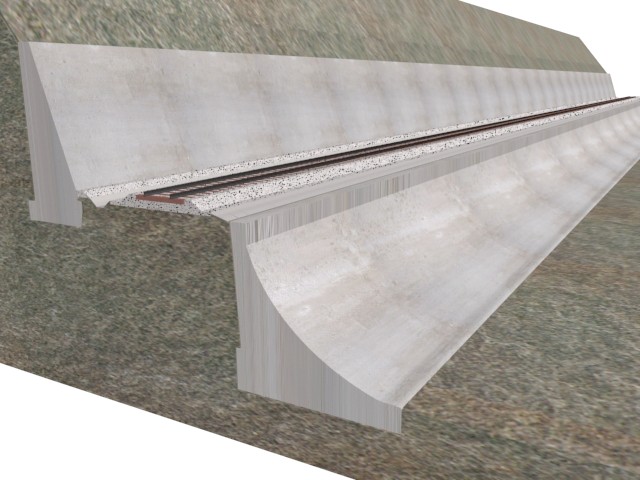

балкон - вид искусственных сооружений, применяющихся для уменьшения врезки полувыемки в грунт.

подпорные стены - устраиваются для предотвращения сползания грунта с крутого косогора на путь.

галерея - вид горных сооружений, напоминающих тоннели, но открытые от грунта сверху и сбоку. Галереи защищают дорогу на косогорах в местах, угрожающих обвалами горных пород, снежных лавин.

селеспуск - искусственные сооружения, служащие для отвода грязе-каменных потоков от пути, предотвращая повреждение.

КЛАССИФИКАЦИЯ ИССО

Искусственные сооружения классифицируются:

по назначению; по материалу; по статической схеме; по уровню езды; по длине моста; по сроку службы; разводные.

КЛАССИФИКАЦИЯ ИССО ПО НАЗНАЧЕНИЮ

Железнодорожные автодорожные

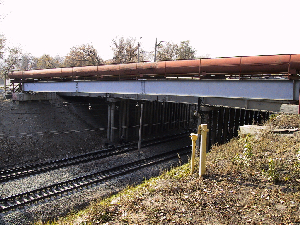

Пешеходные трубопроводные

Метромосты городские

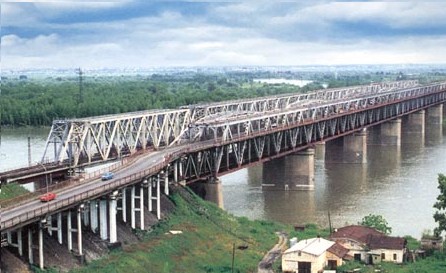

Совмещённые

КЛАССИФИКАЦИЯ ИССО ПО МАТЕРИАЛУ

Каменные деревянные

бетонные, железобетонные Металлические

КЛАССИФИКАЦИЯ ИССО ПО УРОВНЮ ЕЗДЫ

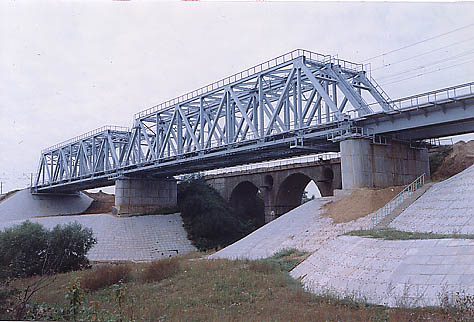

с ездой по верху пролетного строения с ездой по середине пролётного строения

с комбинированной ездой

с ездой по низу пролетного строения
