Предварительная разработка схемы водоотведения.

При разработке схемы водоотведения необходимо учитывать следующие замечания:

- не рекомендуется смешивать сточные воды, различающиеся по качественному составу, то есть содержащие разные примеси;

- не рекомендуется смешивать сточные воды, сильно различающиеся по количественному составу, то есть содержащие одинаковые примеси, но в значительно отличающихся концентрациях.

1 этап: Разрабатывается схема отведения сточных вод в соответствии с первым замечанием. При этом указывается:

- предполагаемые места очистных сооружений;

- назначение этих показателей, т.е. показатели качества сточных вод, по которым предполагается очистка;

- этапы смешения сточных вод.

В соответствие с указаниями по данному этапу, ЛОС предусматриваться, только на тех объектах, сточная вода, которых отличается по качественному составу от сточной воды других объектов.

Из исходных данных видно, что на втором объекте присутствует СПАВ, которой нет на первом и третьем объекте, а также на втором и первом объекте присутствует парафин, которых нет на третьем объекте, на первом и третьем присутствуют красителии на третьем объекте присутствуют Zn, которых нет на первом и втором объекте. Следовательно: перед смешением сточных вод нам необходимо снизить значения красителей, парафина на первом объекте; а также парафина, СПАВ – на объекте втором объекте, и Zn, красители – на третьем объекте.

2 этап: Разрабатывается схема отведения сточных вод в соответствии со вторым замечанием. При этом указывается:

- предполагаемые места очистных сооружений;

- назначение этих показателей, т.е. показатели качества сточных вод, по которым предполагается очистка;

- этапы смешения сточных вод.

Разработка схемы по второму этапу выполняется в следующей последовательности:

1. определяется критический расход, т.е. час в который разница между расходами от трех объектов будет максимальной;

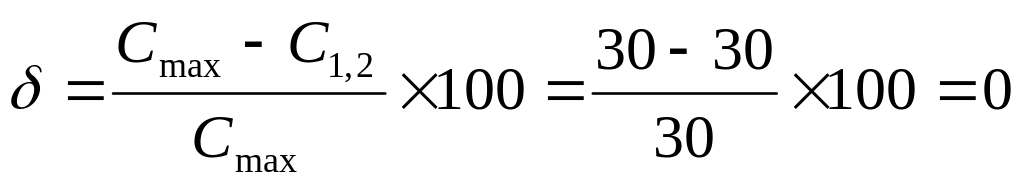

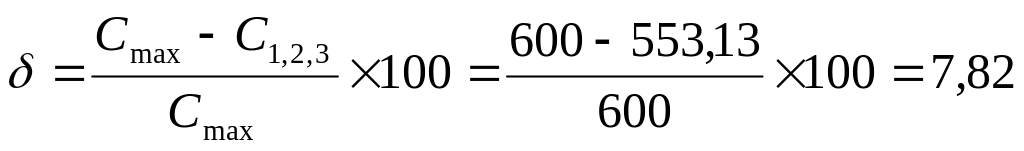

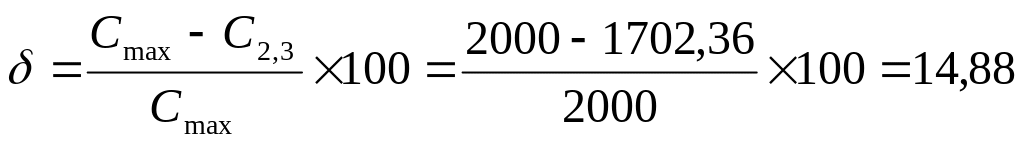

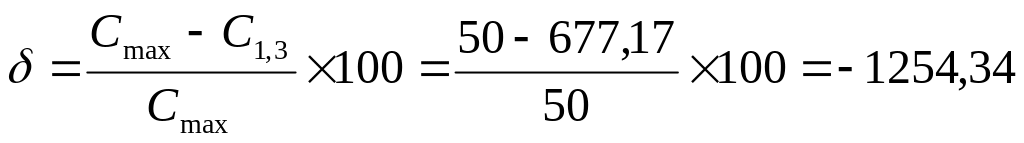

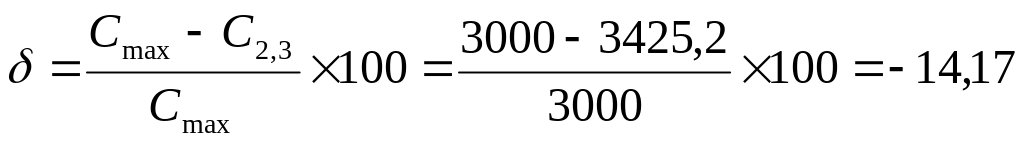

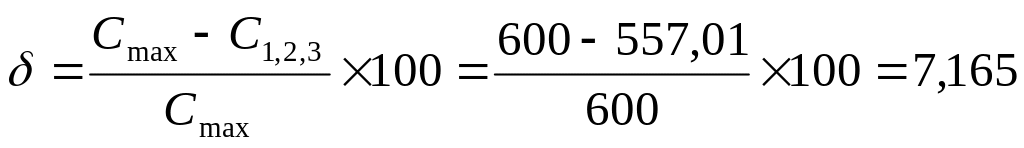

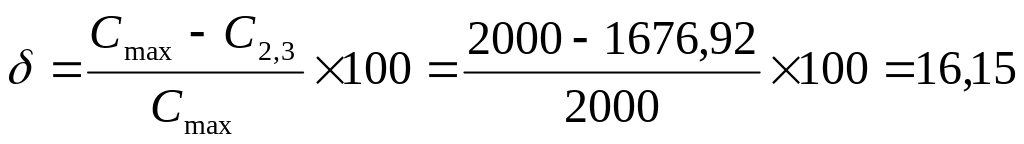

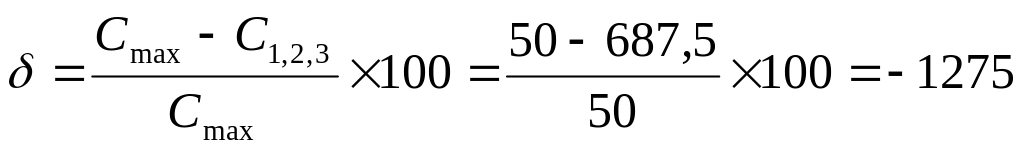

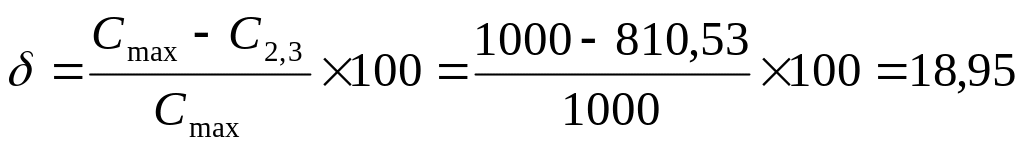

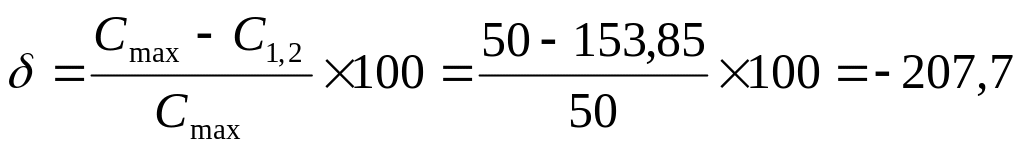

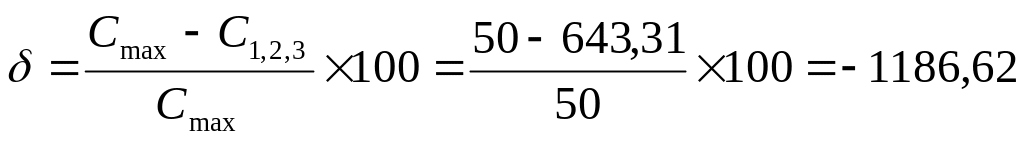

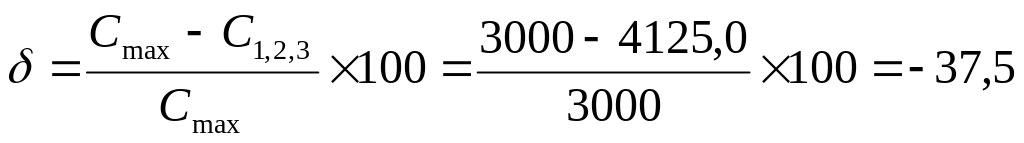

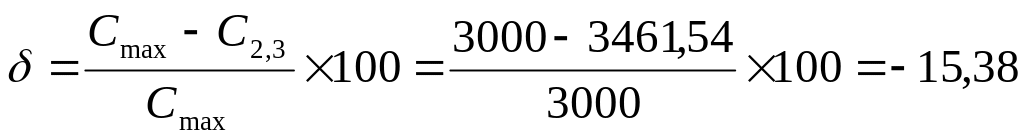

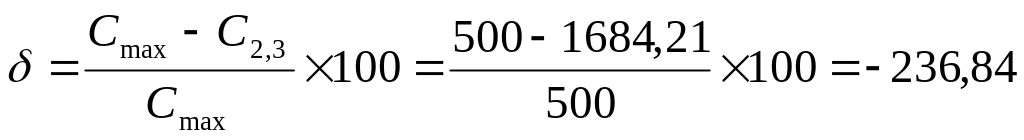

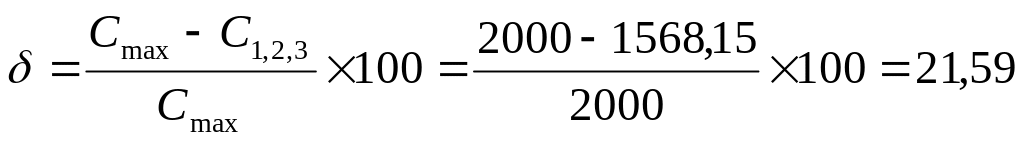

2. зная критический час по таблице 1 определяем значение показателя качества в этот час и сравниваем его с максимальным исходным значением; если разница между этими значениями превышает 20%, то на этом потоке должны быть предусмотрены ЛОС.

Смешение объектов 1+2+3.

1) Сравнение качественного состава.

• Парафин, мг/л

C₁ = 30 мг/л;

C₂ = 30 мг/л;

C₃ = 0 мг/л;

• Красители, мг/л

C₁ = 150 мг/л;

C₂ = 0 мг/л;

C₃ = 60 мг/л

• Z n, мг/л

C₁ = 0 мг/л;

C₂ = 0 мг/л;

C₃ = 15 мг/л;

2) Сравнение количественного состава.

Не усредненные

• Взв. в-ва, мг/л

Q₁=20 м³/ч; C₁ = 50 мг/л;

Q₂=6,0 м³/ч; C₂ = 500 мг/л;

Q₃=5,4 м³/ч; C₃ = 3000 мг/л;

% смешивать нельзя

• ХПК, мг/л

2

1

ХПК-600 мг/л

Q₁=20 м³/ч; C₁ = 2000 мг/л;

3

ХПК-600 мг/л

Q₂=6,0 м³/ч; C₂ = 1000 мг/л;

Q₃=5,4 м³/ч; C₃ = 600 мг/л;

% смешивать нельзя.

• С ухой остаток, мг/л

Q₁=20 м³/ч; C₁ = 600 мг/л; Q₂=6,0 м³/ч; C₂ = 600 мг/л;

Q₃=5,4 м³/ч; C₃ = 350 мг/л;

% смешивать можно.

• О краска по разбавлению

Q₁=20 м³/ч; 1:3000;

Q₂=6,0 м³/ч;1:7000;

Q₃=5,4 м³/ч; 1:5000;

% смешивать нельзя.

Общая схема для смешения 1,2,3 (не усредненные).

1

Парафин, красители до нормативов; ХПК-600мг/л.

Парафин до норматива; взв.в-ва-50 мг/л; ХПК-600мг/л; разбавление1:3000

ХПК, окраска по разбавлению до нормативов

2

Красители, Zn до нормативов; взв. в-ва – 50 мг/л; разбавление 1:3000

3

Полное усреднение.

• В зв. в-ва, мг/л

Q₁=10 м³/ч; C₁ = 50 мг/л;

Q₂=3,0 м³/ч; C₂ = 500 мг/л;

Q₃=3,0 м³/ч; C₃ = 3000 мг/л;

% смешивать нельзя.

• ХПК, мг/л

Q₁=10 м³/ч; C₁ = 2000 мг/л;

Q₂=3,0 м³/ч; C₂ = 1000 мг/л;

Q₃=3,0 м³/ч; C₃ = 600 мг/л;

% смешивать нельзя.

• Сухой остаток, мг/л

Q₁=10 м³/ч; C₁ = 600 мг/л;

Q₂=3,0 м³/ч; C₂ = 600 мг/л;

Q₃=3,0 м³/ч; C₃ = 350 мг/л;

% смешивать можно.

• О краска по разбавлению

Q₁=10 м³/ч; 1:3000;

Q₂=3,0 м³/ч; 1:7000; Q₃=3,0 м³/ч; 1:5000;

% смешивать нельзя.

Общая схема для смешения объектов 1+2+3 (полное усреднение)

1

Парафин, красители до нормативов; ХПК-600мг/л.

Парафин до норматива; взв.в-ва-50 мг/л; ХПК-600мг/л; разбавление1:3000

ХПК, окраска по разбавлению до нормативов

2

Красители, Zn до нормативов; взв. в-ва – 50 мг/л; разбавление 1:3000

3

Смешение объектов 1+2

1) Сравнение качественного состава

• Красители

C₁ = 150 мг/л;

C₂ = 0 мг/л;

2) Сравнение количественного состава

Не усредненные

• В зв. в-ва, мг/л

Q₁=20 м³/ч; C₁ = 50 мг/л;

Q₂=6,0 м³/ч; C₂ = 500 мг/л;

% смешивать нельзя.

• ХПК, мг/л

Q₁=20 м³/ч; C₁ = 2000 мг/л;

Q₂=6,0 м³/ч; C₂ = 1000 мг/л;

% смешивать можно.

• Сухой остаток, мг/л

Q₁=20 м³/ч; C₁ = 600 мг/л;

Q₂=6,0 м³/ч; C₂ = 600 мг/л;

% смешивать можно.

• Парафин, мг/л

Q₁=20 м³/ч; C₁ = 30 мг/л;

Q₂=6,0 м³/ч; C₂ = 30 мг/л;

% смешивать можно.

• Окраска по разбавлению

Q₁=20 м³/ч; 1:3000;

Q₂=6,0 м³/ч; 1:7000;

% смешивать нельзя.

Общая схема смешения объектов 1+2 (не усредненные)

1

Красители до норматива

2

Взв.в-ва-50 мг/л; разбавление1:3000

Полное усреднение

• Взв. в-ва, мг/л

Q₁=10 м³/ч; C₁ = 50 мг/л;

Q₂=3,0 м³/ч; C₂ = 500 мг/л;

% смешивать нельзя.

• Х ПК, мг/л

Q₁=10 м³/ч; C₁ = 2000 мг/л;

Q₂=3,0 м³/ч; C₂ = 1000 мг/л;

% смешивать можно.

• Сухой остаток, мг/л

Q₁=10 м³/ч; C₁ = 600 мг/л;

Q₂=3,0 м³/ч; C₂ = 600 мг/л;

% смешивать можно.

• Парафин, мг/л

Q₁=20 м³/ч; C₁ = 30 мг/л;

Q₂=6,0 м³/ч; C₂ = 30 мг/л;

% смешивать можно.

• Окраска по разбавлению

Q₁=20 м³/ч; 1:3000;

Q₂=6,0 м³/ч; 1:7000;

% смешивать нельзя.

О бщая схема смешения объектов 1+2 (полное усреднение)

Смешение объектов 2+3

1) Сравнение качественного состава

• Парафин, мг/л

C₂ = 30 мг/л;

C₃ = 0 мг/л;

• Красители, мг/л

C₂ = 0 мг/л;

C₃ = 60 мг/л;

• Zn, мг/л

C₁ = 0 мг/л;

C₂ = 0 мг/л;

2) Сравнение качественного состава

Не усредненные

• Температура,

Q₂ =6,0 м³/ч; C₂ = 15 С;

Q₃ =5,4 м³/ч; C₃ = 80 С; % смешивать нельзя.

• Взв. в-ва, мг/л

Q₂ =6,0 м³/ч; C₂ = 500 мг/л;

Q₃ =5,4 м³/ч; C₃ = 3000 мг/л; % смешивать нельзя.

• Х ПК, мг/л

Q₂ =6,0 м³/ч; C₂ = 1000 мг/л;

Q₃ =5,4 м³/ч; C₃ = 600 мг/л;

% смешивать можно.

• О краска по разбавлению, мг/л

Q₂ =6,0 м³/ч; 1:7000;

Q₃ =5,4 м³/ч; 1:5000; % смешивать можно.

О

Парафин до норматива; взв. в-ва- 500мг/л;

2

бщая схема для смешения объектов 2+3 (не усредненные)

Красители, Zn до нормативов; взв. в-ва 500 мг/л; T=15

3

Полное усреднение

• Температура,

Q₂ =3,0 м³/ч; C₂ = 15 С;

Q₃ =3.0 м³/ч; C₃ = 80 С;

% смешивать нельзя.

• Взв. в-ва, мг/л

Q₂ =3,0 м³/ч; C₂ = 500 мг/л;

Q₃ =3,0 м³/ч; C₃ = 3000 мг/л

% смешивать нельзя.

• ХПК, мг/л

Q₂ =3,0 м³/ч; C₂ = 1000 мг/л;

Q₃ =3,0 м³/ч; C₃ = 600 мг/л;

% смешивать можно.

• Окраска по разбавлению, мг/л

Q₂ =3,0 м³/ч; 1:7000;

Q₃ =3,0 м³/ч; 1:5000;

% смешивать можно.

О бщая схема для смешения объектов 2+3 (полное усреднение)

Смешение объектов 1+3

1) Сравнение качественного состава

• Парафин, мг/л

Парафин норматив

1

3

C₁ = 30 мг/л;

C₃ = 0 мг/л;

• Zn, мг/л

C₁ = 0 мг/л;

C₃ = 15 мг/л;

2) Сравнение качественного состава

Не усредненные

• Взв. в-ва, мг/л

Q₁ =20,0 м³/ч; C₁ = 50 мг/л;

Q₃ =5,4 м³/ч; C₃ = 3000 мг/л;

% смешивать нельзя.

• ХПК, мг/л

Q₁ =20,0 м³/ч; C₁ = 2000 мг/л;

Q₃ =5,4 м³/ч; C₃ = 600 мг/л;

% смешивать можно.

• Сухой остаток, мг/л

Q₁ =20,0 м³/ч; C₁ = 600 мг/л;

Q₃ =5,4 м³/ч; C₃ = 350 мг/л;

% смешивать можно.

• Красители, мг/л

Q₁ =20,0 м³/ч; C₁ = 150 мг/л;

Q₃ =5,4 м³/ч; C₃ = 60 мг/л;

% смешивать можно.

• Окраска по разбавлению, мг/л

Q₁ =20,0 м³/ч; 1:3000;

Q₃ =5,4 м³/ч; 1:5000;

% смешивать можно.

О

Парафин до норматива

1

бщая схема для смешения объектов 1+3 (не усредненные)

3

Zn до норматива; взв. в-ва – 50 мг/л

Полное усреднение

• Взв. в-ва, мг/л

Q₁ =10,0 м³/ч; C₁ = 50 мг/л;

Q₃ =3,0 м³/ч; C₃ = 3000 мг/л;

% смешивать нельзя.

• ХПК, мг/л

Q₁ =10,0 м³/ч; C₁ = 2000 мг/л;

Q₃ =3,0 м³/ч; C₃ = 600 мг/л;

% смешивать можно.

• С ухой остаток, мг/л

Q₁ =10,0 м³/ч; C₁ = 600 мг/л;

Q₃ =3,0 м³/ч; C₃ = 350 мг/л % смешивать можно.

• Красители, мг/л

Q₁ =10,0 м³/ч; C₁ = 150 мг/л;

Q₃ =3,0 м³/ч; C₃ = 60 мг/л;

% смешивать можно.

• Окраска по разбавлению, мг/л

Q₁ =10,0 м³/ч; 1:3000;

Q₃ =3,0 м³/ч; 1:5000; % смешивать можно.

О

Парафин до норматива

1

бщая схема для смешения объектов 1+3 (полное усреднение )

3

Zn до норматива; взв. в-ва – 50 мг/л
