В19 Логическая структура накопителей на жестких дисках. Gpt
С физической точки "зрения жесткий диск состоит из набора магнитных дисков («блинов») вращающейся на общей оси. Каждый диск содержит набор концентрических магнитных дорожек, находящихся на разном расстоянии от этой оси. Обычно диски-блины являются двусторонними и содержат магнитные дорожки на обеих сторонах диска.
Каждая дорожка разбивается на сектора, являющиеся минимальными физическими элементами для хранения данных.
Весь пакет магнитных головок способен синхронно читать данные со всех дорожек, находящихся на одинаковом расстоянии от оси вращения. Такая операция чтения не требует перемещения пакета головок и поэтому выполняется достаточно быстро. Из этих соображений принято называть такой набор дорожек, расположенных «друг над другом», цилиндром. Таким образом, физический адрес сектора на жестком диске состоит из трех чисел: номера цилиндра, номера магнитной головки, определяющего конкретную дорожку, и номера сектора на дорожке.
Каждый сектор несет не только данные, но и служебную информацию. В начале каждого сектора записывается его заголовок (prefix), по которому определяется начало и номер сектора, а в конце – заключение (suffix), в котором находится контрольная сумма (checksum, CRC), необходимая для проверки целостности данных. Заголовок сектора включает в себя идентификатор (ID) сектора, первую CRC (контрольная сумма) и интервал включения записи. Идентификатор содержит информацию о номере цилиндра, головки и сектора. Далее следует интервал включения записи, после которого следует 512 байт данных. За данными располагается вторая CRC и интервал между записями (секторами), необходимый для того, чтобы застраховать следующий сектор от записина предыдущий. Это может произойти из-за неравномерной скорости вращения диска. Завершает сектор прединдексный интервал, который имеет размер от 693 байт, служит для компенсации неравномерности скорости вращения диска. Таким образом, размер сектора увеличивается до 571 байта, из которых 512 байт составляют данные.
Подготовка к использованию жесткого диска происходит в три этапа: 1) низкоуровневое форматирование. 2) создание разделов и 3) высокоуровневое форматирование.
Разделы диска. В настоящее время логика работы операционных систем с носителями информации такова, что на них должны быть организованы так называемые разделы. Раздел (partition) - это часть жёсткого диска, выделенная для удобства работы. На одном жестком диске может быть организовано до четырех разделов.
GPT-таблица разделов (GUID Partition Table) была разработана в связи с необходимостью преодоления ограничений, накладываемых традиционной таблицей разделов жёсткого диска, не позволяющей создавать разделы размером свыше 2 Тбайт или располагать их на дисках за пределами первых 2 Тбайт их ёмкости. GPT является частью стандарта UEFI, первая версия которого появилась в 2000-м году.
Важнейшним техническим отличием GPT от традиционной таблицы разделов является полный отказ от использования дисковых адресов формата CHS и окончательный переход на адресацию LBA. Кроме того, GPT упрощает разбиение дисков на большое число разделов.
В20 РЕЖИМЫ РАБОТЫ ПРОЦЕССОРА |
Процессоры могут работать в различных режимах. Под термином «режим» подразумевается способы, которым процессор создает (и обеспечивает) для себя рабочую среду. Режим работы процессора задает способ адресации к оперативной памяти и способ управления отдельными задачами. Процессоры персональных компьютеров могут работать в трех режимах: реальном, защищенном и виртуальном режимах. Реальный режим Первоначально персональные компьютеры фирмы IBM могли адресовать только 1 Мбайт оперативной памяти. Это решение, принятое в начале развития персональных компьютеров, продолжало соблюдаться и в последующее время — в каждом компьютере следующего поколения процессор должен был уметь работать в режиме совместимости с процессором Intel 8086. Этот режим назвали реальным. Когда процессор работает в реальном режиме, он может обращаться к памяти только в пределах 1 Мбайт (как и процессор Intel 8086), и не может использовать 32-разрядные и 64-разрядные операции. Процессор попадает в реальный режим сразу же после запуска. В реальном режиме работают операционные системы DOS и стандартные DOS-приложения. Защищенный режим Начиная с процессоров Intel 80286 и компьютеров типа IBM PC/AT, появляется защищенный режим. Это более мощный режим работы процессора по сравнению с реальным режимом. Он используется в современных многозадачных операционных системах. Защищенный режим имеет много преимуществ: ■ В защищенном режиме доступна вся системная память (не существует предела 1 Мбайт). ■ В защищенном режиме операционная система может организовать одновременное выполнение нескольких задач (многозадачность). ■ В защищенном режиме поддерживается виртуальная память — операционная система при необходимости может использовать жесткий диск в качестве расширения оперативной памяти. ■ В защищенном режиме осуществляется быстрый (32/64-разрядный) доступ к памяти и поддерживается работа 32-х разрядных операций ввода-вывода. Каждая выполняемая на компьютере программа имеет свою собственную область памяти, которая защищена от доступа со стороны других программ. Когда какая-либо программа пытается обратиться по неразрешенному для нее адресу памяти, генерируется ошибка защиты памяти. Все современные операционные системы используют защищенный режим, включая Windows 98/Ме, Windows NT/2000/XP, OS/2 и Linux Виртуальный режим Защищенный режим используют графические многозадачные операционные системы, такие как Windows. Иногда возникает необходимость выполнения DOS-программ в среде операционной системы Windows. Но DOS-программы работают в реальном режиме, а не в защищенном. Для решения этой проблемы был разработан виртуальный режим или режим виртуального процессора 8086. Этот режим эмулирует (имитирует) реальныйрежим, необходимый для работы DOS-программ, внутри защищенного режима. Операционные системы защищенного режима (такие как Windows) могут создавать несколько машин виртуального режима — при этом каждая из них будет работать так, как будто она одна использует все ресурсы персонального компьютера. Каждая виртуальная машина получает в свое распоряжение 1 Мбайтное адресное пространство, образ реальных программ BIOS и т.п. Виртуальный режим используется при работе в DOS-окне или при запуске DOS-игр в операционной системе Windows 98/Ме. При запуске на компьютере DOS-приложения операционная система Windows создает виртуальную DOS-машину, в которой выполняется это приложение. |
Для первого эл-а данных:
t = T*cl + T*rcd + 1*T
Для считывания 1- ого пакета данных:
t = T*cl + T*rcd + 1*T + (Bl – 1) * T/2
-------------------------------------------------------------------------------------------------

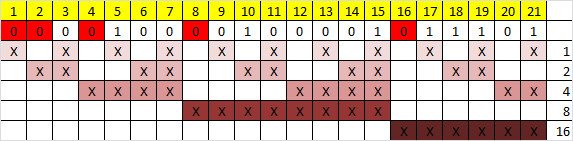

Код Хемминга:
П1=3+5+7+9+11+13 и т.д.
П2=3+6+7+10+11+ и т. д.
П4=5+6+7+12+13+ и т. д.
П8=9+10+11+12+ и т. д.
-------------------------------------------------------------------------------------------------------------
