15. Построение кинетической кривой и определение числа тарелок Для построения кинетической кривой используем формулу
у.
У' -У к =(^* -Ун)6 ° • 46
Значения разности (у* - у) для ряда значений х в пределах от х^ до Хр даны в табл.7, Kyf - в табл.8.
Мольный расход пара G=141 (кг-моль)/ч, рабочая площадь тарелки fm^O^ м2.
На диаграмме (см. рис.18) откладываем отрезки у*-у к от равновесной линии вниз, полученные точки соединяем плавной линией Г-3'-2\ Построенная кривая является кинетической кривой.
Число реальных тарелок, которое обеспечивает заданную четкость разделения, находим путем построения ступенчатой линии между рабочей и кинетической линиями. Построение ступенчатой линии проводим от концентрации Xf и Хр и от Xf и Xw. Число ступеней в пределах концентраций Xf -Хр равно числу реальных тарелок укрепляющей секции колонны, число ступеней в пределах концентраций Xf - Xw равно числу реальных тарелок исчерпывающей секции колонны.
В результате построения получаем:
- число реальных тарелок в укрепляющей секции колонны -11,
- число реальных тарелок в исчерпывающей секции колонны -11,
- общее число тарелок в колонне - п==22.
16. Определение гидравлического сопротивления колонны ДРк- ДРп,-п=442-22=9724 Па.
17. Выполнение эскизов тарелки и колонны
47
0 Ql 02 03 0^ 0.5 0.6 0? 08 09 10 ^QM9 ' /^ д

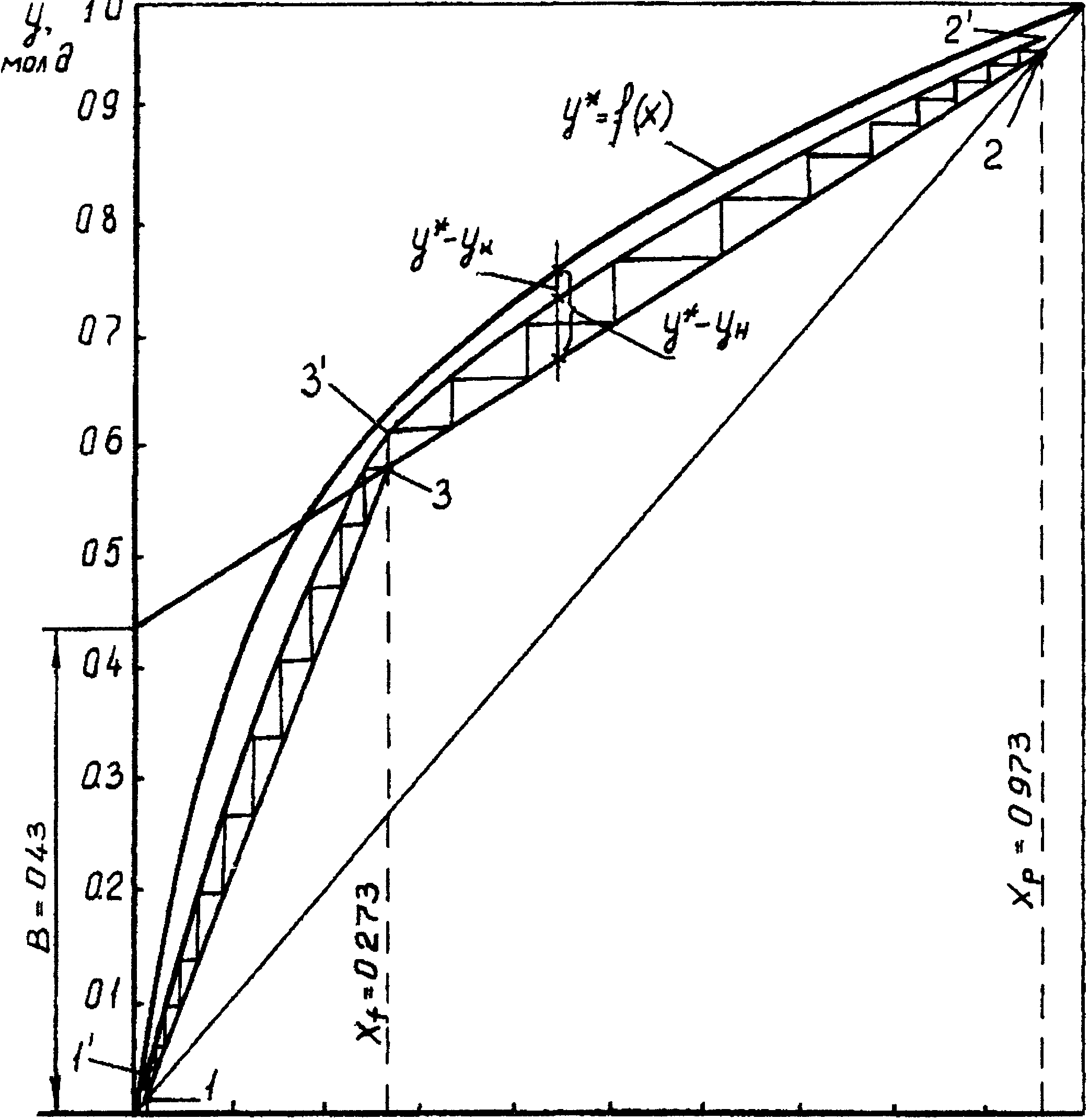

Рис.18. Построение кинетической кривой и определение числа реальных тарелок
