Министерство образования и науки

Российской Федерации

ФГБОУ ВПО АлтГТУ им. Ползунова И.И.

Строительно-технологический

Факультет, заочное обучение

Контрольная работа №2

По курсу «Гидравлика»

Гидравлический расчет системы водоснабжения

ОТЧЕТ

КР 270102.02.523 ОТ

Выполнил студент А.Горбачев

Проверил доцент кафедры ПГС С.Еремин

Работа принята с оценкой______________

Барнаул 2013г.

Содержание отчета:

Гидравлический расчет системы водоснабжения 1

1.Цель и задача контрольной работы 3

2. Ответы на контрольные вопросы 4

3. Основные теоретические положения 9

4.Расчетная схема 10

5. Результаты расчета 10

6. Вывод 23

7. Список литературы 24

1.Цель и задача контрольной работы 3

2. Ответы на контрольные вопросы 4

3. Основные теоретические положения 9

4.Расчетная схема 10

5. Результаты расчета 10

6. Вывод 22

7. Список литературы 23

1.Цель и задача контрольной работы

Цель работы – ознакомиться с методикой расчета гидравлических систем.

Задачи:

– дать ответ на контрольные вопросы в соответствии с вариантом задания;

– определить расчетные расходы воды потребителей, расчетные расходы, скорости потока, диаметры и потери по длине на участках, потребный напор на входе в систему, построить пьезометрическую линию.

2. Ответы на контрольные вопросы

1. Вопрос №3: Уравнение Бернулли для струйки реальной жидкости, его геометрический смысл.

Уравнение Бернулли для потока реальной жидкости несколько отличается от уравнения

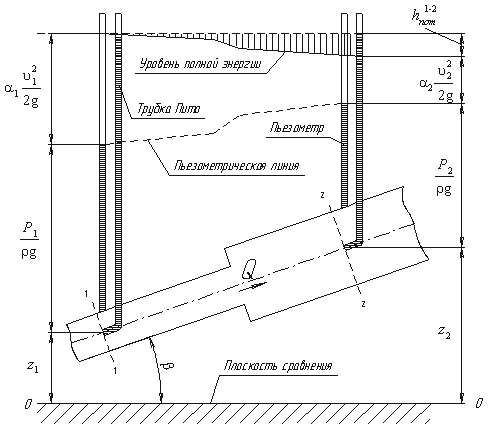

Дело в том, что при движении реальной вязкой жидкости возникают силы трения, на преодоление которых жидкость затрачивает энергию. В результате полная удельная энергия жидкости в сечении 1-1 будет больше полной удельной энергии в сечении 2-2 на величину потерянной энергии (рис.1.).

Потерянная энергия или потерянный напор обозначаются   и имеют также линейную размерность.

Уравнение Бернулли для реальной жидкости будет иметь вид:

Из рис.1. видно, что по мере движения жидкости от сечения 1-1 до сечения 2-2 потерянный напор все время увеличивается (потерянный напор выделен вертикальной штриховкой). Таким образом, уровень первоначальной энергии, которой обладает жидкость в первом сечении, для второго сечения будет складываться из четырех составляющих: геометрической высоты, пьезометрической высоты, скоростной высоты и потерянного напора между сечениями 1-1 и 2-2.

Кроме этого в уравнении появились еще два коэффициента α₁ и α₂, которые называются коэффициентами Кориолиса и зависят от режима течения жидкости (α = 2 для ламинарного режима, α = 1 для турбулентного режима ).

Потерянная высота   складывается из потерь по длине, вызванных силой трения между слоями жидкости, и потерь, вызванных местными сопротивлениями (изменениями конфигурации потока)

= h_лин + h_мест

С помощью уравнения Бернулли решается большинство задач практической гидравлики. Для этого выбирают два сечения по длине потока, таким образом, чтобы для одного из них были известны величины Р, ρ, g, а для другого сечения одна или величины подлежали определению. При двух неизвестных для второго сечения используют уравнение постоянства расхода жидкости υ₁ω ₁ = υ₂ω₂.

Условия применимости уравнения Бернулли следующие:

1. Движение установившиеся; из массовых сил действует только сила тяжести.

2.Сечения берутся только там, где поток параллельноструйчатый или плавно изменяющийся. При этом совсем не обязательно, чтобы поток на всем участке между рассматриваемыми сечениями был близким к параллельноструйчатому.

3.Для сжимаемой жидкости движение должно происходить при постоянном давлении и температуре без разрывов струй и образований пустот.

Сечения потока плоские и перпендикулярны векторам скорости.

Рис.1.
