Работа №4. Ритмическая природа тетанического сокращения скелетных мышц человека

Для демонстрации тетануса можно использовать прибор Амплипульс-5. Данный прибор используется как электромиостимулятор.

Задание:

• Изучите ход работы, описанный ниже.

Знакомство с прибором (рис. 4). В начале работы с прибором необходимо включить его в сеть, при этом загораются лампочки. Матерчатые прокладки электродов предварительно замачиваются (лучше в солевом растворе). Матерчатых прокладок две: одна большая - одевается на прямоугольный пассивный электрод с синим проводом, другая маленькая – помещается в активный электрод с красным проводом. В исходном состоянии кнопка «Электроды», которая находится справа на приборе, должна быть отжата.

1:1.5 2:3 4:6

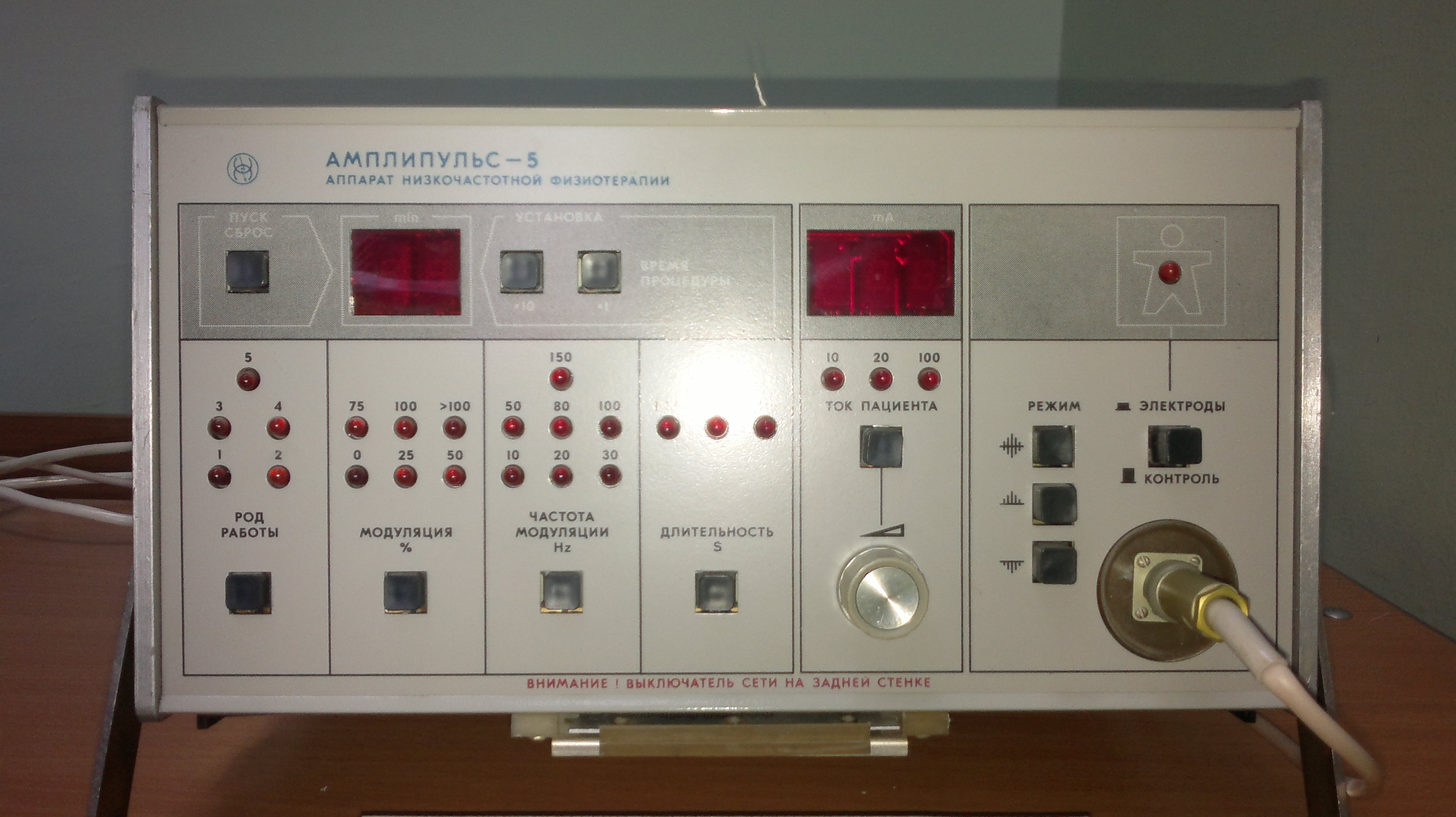

Рис. 4. Амплипульс-5

Далее на приборе выбираем раздел «Род работы» и, удерживая черную кнопку, устанавливаем позицию 3, при этом должен загореться соответствующий индикатор.

Затем на приборе выбираем раздел «Модуляция» (степень изменения амплитуды от самой минимальной до максимальной). Удерживая черную кнопку, устанавливаем 100%.

Далее на приборе выбираем раздел «Частота модуляции» (Гц). Удерживая черную кнопку, выставляем частоту 10 Гц.

Затем на приборе выбираем раздел «Длительность». Удерживая черную кнопку, выставляем 1:1.5 (1 сек. подаются импульсы, 1.5 сек. пауза в стимуляции).

Далее на приборе выбираем раздел «Ток пациента». На индикаторе силы тока выставляем «00,0» (мА), для этого поворачиваем ручку-регулятор в крайнее левое положение.

В разделе «Режим» нажатием на верхнюю черную кнопку выбираем токи с возрастающей или убывающей амплитудой (значок ).

Отчитаться преподавателю о работе с прибором.

Строго под контролем преподавателя проделать работу. Испытуемый кладет освобожденную от одежды руку (предплечье) на поверхность стола ладонью вверх на индифферентный прямоугольный электрод, покрытый увлажненной прокладкой. Активный электрод устанавливается на предплечье в области мышц-сгибателей (рис. 5).

Рис. 5. Точки приложения активного электрода для нахождения мышц-сгибателей

!!! Перед началом стимуляции еще раз проверить все выставленные параметры

Экспериментатор нажимает кнопку «Электрод», при этом загорается лампочка и постепенно поворачивает ручку-регулятор силы тока вправо, при этом на индикаторе отражается текущая сила тока в мА. При силе тока 1-3 мА испытуемый начинает чувствовать воздействие тока в виде легких «толчков». Экспериментатор, медленно перемещая активный электрод вдоль мышц-сгибателей руки (!!! электрод от руки отрывать нельзя), находит точку, при стимуляции которой, наступает сгибание 3-5 пальцев. Отметить характер движения пальца.

Удерживая точку стимуляции, проделать следующие действия:

• вращая ручку-регулятор силы тока выключить стимуляцию;

• в разделе «Частота модуляции» выбрать ритм раздражения 30 Гц;

• постепенно увеличить силу тока в разделе «Ток пациента»;

• отметить, как изменился характер движения пальца при увеличении ритма раздражения.

Для прекращения работы, не размыкая цепь, крутим ручку «Ток пациента» до полного прекращения подачи электрического тока. Затем отжимаем кнопку «Электрод», при этом потухает лампочка. Убираем с испытуемого электроды. Выключаем прибор из сети.

• Сделайте вывод по работе: укажите величину частоты раздражения, необходимую для формирования зубчатого и гладкого тетануса.

• Ответьте на вопрос: почему при увеличении частоты стимуляции мышцы ее сокращение сильнее и не наблюдается дрожания пальцев?
