8.2. Розрахунок позацентрово стиснутих фундаментів
Фундаменти вважаються позацентрово завантаженими в тому випадку, якщо на них діють згинаючі моменти М і стискаючі зусилля N. З'являється розрахунковий ексцентриситет e0 = M/N, що і впливає на весь розрахунковий апарат позацентрово стиснутих фундаментів. Площу підошви таких фундаментів виконують прямокутною, розвиненою убік дії згинаючого моменту.
У разі одноосьового позацентрового завантаження крайові напруження під підошвою фундаменту визначають у припущенні лінійного розподілу тиску по ґрунту в напрямку дії моменту. Величина напруження залежить від значення ексцентриситету е, визначеного на рівні підошви фундаменту (рис.8.5).
е < а /6
е > а /6 |

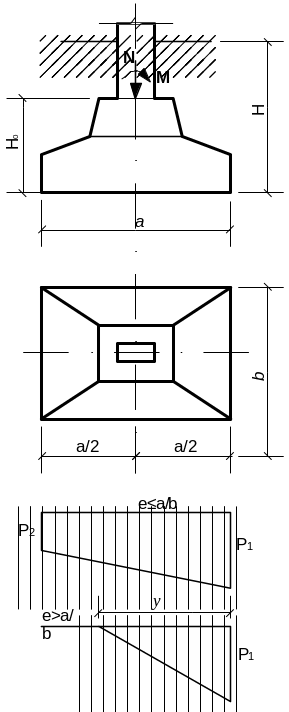

Рис.8.5 – До розрахунку позацентрово завантаженого фундаменту
|
При е a/6 напруження визначають за формулою
,
(8.8)
при е >a/6:
.
(8.9)
У цих формулах
;
Minf=M
+ QH; Ninf=N+т
H
a
b; M, N, Q
– нормативні зусилля, діючі на рівні
верхнього обрізу фундаменту.
Відповідно до норм крайовий
тиск на ґрунт не повинен перевищувати
1,2R, а
середній тиск
.
Попередній підбір площі основи фундаменту можна здійснювати за формулою
.
(8.10)
Величини сторін a і b призначають дільними 300 мм. Співвідношення сторін повинно знаходитися в межах b/a = 0,6÷0,8. При визначенні розрахункових тисків на ґрунт, по яких підбирається арматура нижньої плити, використовують розрахункові зусилля M, N, Q (тобто з коефіцієнтами надійності по навантаженню f >1), але без урахування маси фундаменту і грунта на ньому:
|
(8.11) |
Враховуючи те, що необхідно обчислювати значення згинаючих моментів у декількох перерізах, тобто в місцях наявності кожної ступені фундаменту, то проміжні тиски на фундамент у цих перерізах можна визначити за формулою
|
(8.12) |
де ai – повний розмір довжини ступені, де визначається тиск.
Величина моменту в перерізі i–i може обчислюватися за наступною залежністю:
|
(8.13) |
За отриманими значеннями Mi–i підбирають арматуру плити в кожному i-му перерізі:
|
(8.14) |
де h0i – робоча висота ступені, де визначається арматура.
При розрахунку на продавлювання у позацентрово стиснутих фундаментах перевіряють кожну грань окремо. Спочатку перевіряють грані по короткому напрямку, тобто по ширині b, a потім по довгому (сторона a).
Принципово фундаменти з прямокутною підошвою розраховують на продавлювання за умовою (8.2), приймаючи
|
(8.15) |
де А2 – площа заштрихованої частини підошви (рис.8.6).
Величину b2 визначають в такий спосіб:
|
|
де h0 – робоча висота нижньої ступені.
|

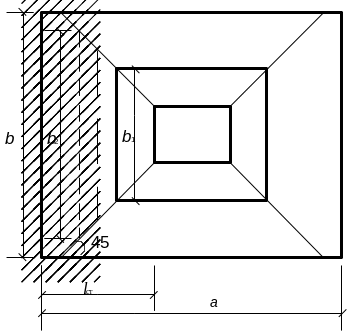

Рис.8.6 – До розрахунку на продавлювання прямокутного фундаменту |
Площа, на яку передається навантаження від тиску ґрунту, обчислюють за формулою
.
(8.16)
Якщо умова (8.2) не задовольняється, тоді можна або збільшити висоту нижньої ступені, або підвищити клас бетону, або скоригувати розміри фундаменту в плані.
При
наявності у позацентрово завантаженому
фундаменті стакана з підвищеною частиною
підбирають поздовжню арматуру стакану
як позацентрово стиснутий переріз
двотаврового виду, а також розраховують
величину розрахункового ексцентриситету.
Якщо
(hcol
– висота перерізу
колони), то
|
(8.16) |
де hст – глибина стакана;
Rs – розрахунковий опір поперечної арматури;
Σzsw – сумарне значення відстаней кожної поперечної сітки стакана до верха фундаменту (перша сітка від верха фундаменту знаходиться на відстані 50 мм, інші йдуть з кроком 150-200 мм);
M, N, Q – зусилля на рівні верхнього обрізу фундаменту.
Якщо
,
то поперечні сітки в стакані встановлюють
конструктивно, приймаючи 8A-I
кроком сіток 200 мм.
