Водозабірне обладнання. Гідрант-пістолет гп-2

Гідрант-пістолет ГП-2 призначений для під єднання пожежних рукавів до водяної магістралі на будь-якій ділянці стального трубопроводу, що знаходиться під тиском, і відбору води у великій кількості для протипожежної мети.

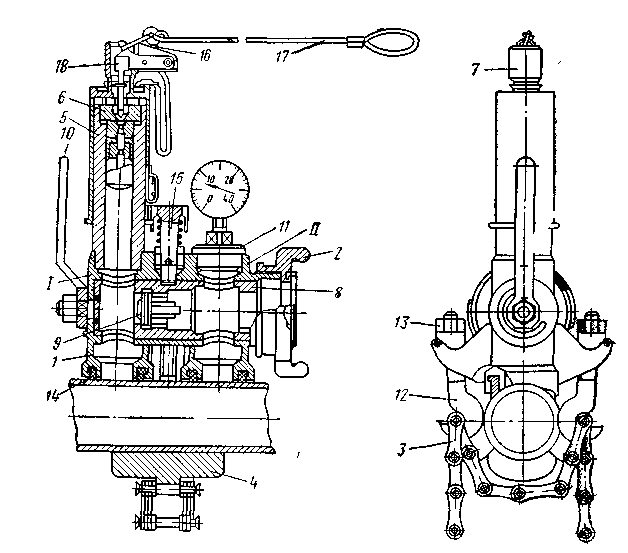

Малюнок 5 Гідрант-пістолет ГП-2:

1 – гніздо для встановлення ствола біля рукоятки крану; 11 – гніздо для встановлення ствола біля з’єднувальної головки

Гідрант-пістолет ГП-2 (мал.5) складається з корпусу 1 зі з’єднувальною головкою 2, що служить для під єднання пожежного рукава, ланцюга 3 з підкладкою 4, ствола 5 з казенником 6 і ударника 7.

В корпусі є пробковий кран 8 з заглушкою 9 і ручкою 10. величина тиску в рукаві визначається по манометру, встановленому на заглушці 11. Гідрант-пістолет закріплюється до труби за допомогою ланцюга 3 і гаків 12, що входять в провушини корпусу. Натяг ланцюгу здійснюється гайками 13; при цьому еластична прокладка 14 щільно прилягає до труби.

Для запобігання пострілу при закритому крані на корпусі встановлений запобіжник 15.

Обладнання для герметизації пожежних дільниць. Гуморовочний апарат аг-3

Гуморовочний апарат АГ-3 призначений для нанесення латексного покриття поверхні шахтних ізоляційних перемичок. Він також застосовується для герметизації шахтних вентиляційних споруд і стінок гірничих виробок з метою зменшення витоків повітря.

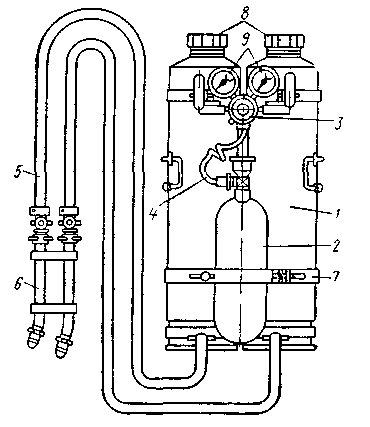

Апарат АГ-3 (мал.6) представляє собою переносний пристрій, що працює під тиском. Він складається з двох однакових за конструкцією посудин 1 (одна з посудин заповнюється латексом, інша – хлористим кальцієм), балону 2, редуктора 3, з’єднувальної трубки 4, шлагів 5, здоєного розпилювача 6 і каркасу 7. для зручності транспортування по гірничих виробках шахти з обох сторін апарату розташовані відкидні ручки. Посудини апарату мають циліндричну форму і у верхній частині закінчуються горловиною, на яку накручується кришка 8 з гумовою прокладкою.

Малюнок 6 Гуморовочний Контроль за тиском повітря в камерах висо-

апарат АГ-3 кого і низького тиску редуктора здійснюється манометром 9. Для захисту редуктора і посудин апарату від руйнування надлишковим тиском є запобіжний клапан, що спрацьовує при тиску 7 кгс/см².

• Апарати зв’язку для підтримання двохстороннього зв’язку працюючих відділень двгрс з базою чи командним пунктом Апарат підземний високочастотного зв’язку „Донецьк-1м” і „Шахтофон-1”

Апарат зв’язку „Донецьк 1м” призначений для ведення двостороннього гучно мовного зв’язку і кодової сигналізації відділення ДВГРС з підземною базою, а також для зв’язку їх з командним пунктом з використанням в якості для ізольованих металевих ліній (кабелів). Дальність зв’язку по ізольованих металевих направляючих – 8км, час роботи без заміни джерела живлення –20г.

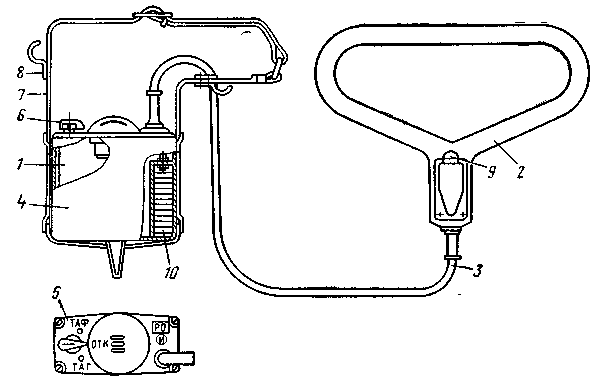

Апарат зв’язку „Донецьк-1м” (мал.7) складається з блоку прийомо-пере- давача 1, розташованого в бризкозахищеному корпусі, і рамкової антени 2,

Малюнок 7 Апарат зв’язку Малюнок 8 Апарат зв’язку

„Донецьк–1м” „Шахтофон -1”

з’єднаних між собою шнуром 3 в поліхлорвініловій оболонці. Корпус 4 і кришка 5 апарату виконані з прес-матеріалу. На кришці апарату кріпляться: ввід кабелю від антени, перемикач режиму роботи 6, капсула ДЕМ-4м і плати прийомо-передавача.

Апарат носять на плечовому ремні 7 з гачком 8 для кріплення антени. На антені змонтована кнопка перемикача 9. джерело живлення 10 розташовано в корпусі апарату.

При слідуванні в загазовану атмосферу з одночасним прокладанням лінії зв’язку від котушки зв’язку відмотують 12-15 м дроту, який закріплюють на стінці виробки з таким розрахунком, щоб залишився вільний кінець не менше 10 м; кінець дроту заземлюють і на відстані не менше 2 м від заземлення змотують бухту (4-6 витків) діаметром 25-40 см.

Бухту зв’язують і на неї кладуть антену базового апарату зв’язку, ввімкненого в положення „ТЛФ”. Респіраторник одіває ремінь котушки на плече і його довжину регулює так, щоб лікоть дотикався верхньої частини котушки. Потім ремінь другого апарату зв’язку пропускає під шланги респіратора і одіває на шию. Далі респіраторник ремінь котушки одіває на праве плече і, притримуючи рукою ручку корпусу, прокладає провідну лінію (в складі відділення).

Провід підвішують до стінки на висоті 1.5-2м через кожні 15-20м. На місці робіт антену закріплюють великою стороною паралельно до прокладеного дроту на відстані не менше 5м від котушки зв’язку.

Апаратура підземного приводного зв’язку „Шахтофон-1м” призначена для прямого двохстороннього гучномовного зв’язку і односторонньої (відділення-база) кодової сигналізації по двох провідній лінії між підземною базою і відділенням. Дальність зв’язку до 5км.

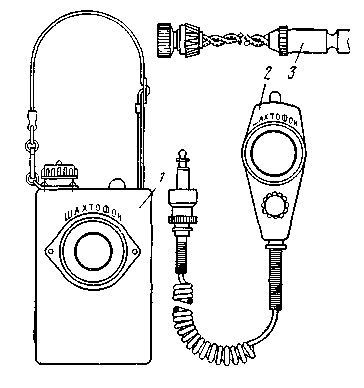

В комплект апаратури входить сам апарат бази 1 (мал.8), апарат відділення 2, з’єднувач 3 і дві котушки зв’язку з дротом.

• прилади контролю за складом шахтної атмосфери

Під час виконання робіт з ліквідації підземних аварій організовується систематичний контроль за станом рудникового повітря в аварійній дільниці і у виробках, що примикають до неї. Мета організації такого контролю полягає в тому, щоб своєчасно визначити появу небезпечних для дихання людини концентрацій шкідливих газів чи попередити скупчення в зоні дії пожежі вибухонебезпечних сумішей горючих газів з повітрям.

Контроль за станом рудникової атмосфери здійснюється за допомогою переносних газовизначників чи відбором проб повітря для подальшого його аналізу в газоаналітичній лабораторії ВГРЗ.

Для контролю за станом рудникової атмосфери безпосередньо на місці ведення робіт застосовуються переносні газо визначники ШІ (шахтні інтерферометри) і ГХ (газові хімічні аналізатори).

За допомогою цих приладів протягом декількох хвилин можна визначити з достатньою для практичної цілі точністю наявність і процентний вміст отруйних і підривних газів в рудниковій атмосфері.

Газовизначники ШІ-3, ШІ-5, ШІ-8, ШІ-10 і ШІ-11 розрізняються величиною погрішності приладу для визначення метану і вуглекислого газу. Межа вимірюваних газів в процентах за об’ємом від 0 до 6. Газовизначник ШІ-7 призначений для визначення цих же газів при концентрації їх в рудниковій атмосфері від 0 до 100%. Газовизначник ШІ-6 чи ІГА призначений для визначення в рудниковій атмосфері процентного вмісту метану, вуглекислого газу і кисню. Межа вимірюваних концентрацій в процентах за об’ємом метану і вуглекислого газу складає від 0 до 6, а кисню - від 20.9 до 5.

Газовизначники хімічні призначені для визначення малих концентрацій отруйних і небезпечних газів і випарів.

Принцип дії їх оснований на застосуванні кольорових реакцій, що протікають в індикаторних трубках між визначуваним газом і спеціальним реактивом, нанесеним на силікагель. За довжиною замальованого шару встановлюють концентрацію визначуваного газу.

До газовизначників хімічних належать ГХ-4 і ГХ-5, ГХ-6. Вони складаються з міхових аспіраторів і набору індикаторних трубок, кожна з яких призначена для визначення концентрації лише одного з газів. Індикаторні трубки вкладаються в картонні коробки по 24 штуки. На коробках віддруковані формули визначуваних газів, шкала для вимірів концентрацій і короткі правила виконання вимірів.
