Вогнегасники оп-500м і ос-200

Пересувний (ОП-500м) і стаціонарний (ОС-200) повітрепінні вогнегасники призначені для гасіння підземних пожеж в початковій стадії їх розвитку.

Принцип дії вогнегасників оснований на використанні енергії вуглекислого газу, що утворюється в реакторі при хімічній реакції між сірчистою кислотлю і бікарбонатом натрію, в результаті чого пінотворний розчин витісняється з вогнегасника і по пожежному рукаву поступає до повітре-пінного ствола.

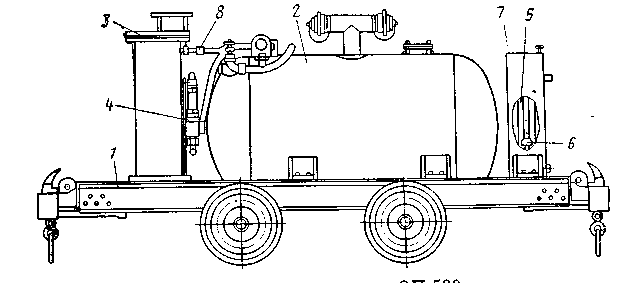

Вогнегасник ОП-500м (мал.2) складається з візка 1, цистерни 2, двох реакторів 3, запобіжного клапану 4, рукава 5, повітрепінного ствола 6 і ящика 7. реактори з’єднані з цистерною рукавами 8, які служать для підводу в цистерну вуглекислого газу.

Малюнок 2 Вогнегасник ОП-500м

Вогнегасник ОП-500м встановлюється в підземних гірничих виробках, що мають рейкову колію.

Для приведення вогнегасника в дію знімають заглушку з трубки, витягують з ящика пожежний рукав з повітре-пінним стволом, приєднують його до вогнегасника і розкатують в сторону пожежі; потім знімають запобіжні ковпаки з штовхачів обох реакторів. Ударом по штовхачам приводять в дію обидва реактори і направляють струмінь піни на осередок пожежі.

Піногенераторна установка пгу-м

Піногенераторна установка ПГУ-м призначена для отримання повітре-механічної піни високої кратності. Установку ПГУ-м застосовують для гасіння підземних пожеж в труднодоступних місцях і в гірничих виробках невеликого об’єму. Установка може працювати за рахунок енергії стиснутого повітря, а також за допомогою вентилятора місцевого провітрювання.

Пожежні насоси пн-80, пн-100, мотопомпа мп-800а

Ручні пожежні насоси призначені для забору води з відкритих водоймищ і із цистерн підземних протипожежних поїздів і подачі її до осередку пожежі.

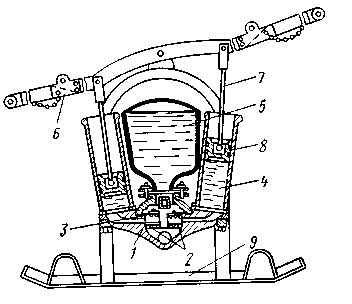

Малюнок 3 Ручний Малюнок 4 Мотопомпа МП-800А

пожежний насос ПН-100

Насос ПН-100 (мал.3) складається з піддону 1, клапанної коробки з клапанами 2 і 3, двох циліндрів 4, повітряного ковпаку 5, качаючого механізму 6 з шатунами 7 і поршнями 8, полозів 9.

Клапанна коробка є основою насосу, має фланці для кріплення циліндрів і приливи для під’єднання всмоктувального і нагнітального рукавів.

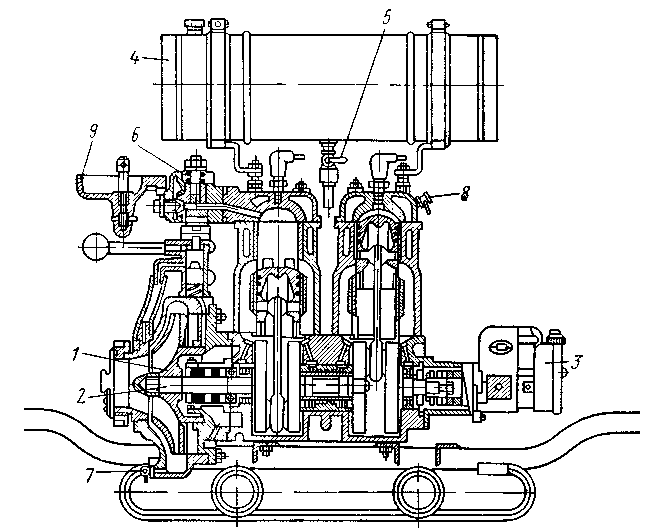

Мотопомпа МП-800А (мал.4) представляє собою полегшений переносний агрегат, що складається з двохтактного двохциліндрового карбюраторного двигуна внутрішнього згоряння і центробіжного одноступеневого насосу консольного типу.

Робоче колесо 1 насосу встановлено безпосередньо на колінчатому валу 2 двигуна. Двигун і насос змонтовані на спеціальній зварній рамі. Для запалювання робочої суміші на двигуні встановлено магнето 3 марки М-135. Система живлення двигуна складається з живильного баку 4, трьох режимного обмеження оборотів, карбюратора з повітроочисником і живильного шлангу з краном 5.

Вакуум-система насосу складається з газоструменевого вакуум-апарату 6, закріпленого на головці циліндру. Запуск двигуна здійснюється за допомогою пускового пристрою. На викидному патрубку насосу встановлена засувка з зубчастим сектором і зубчастою муфтою. На викидному патрубку насосу встановлена засувка, призначена для перекриття порожнини насосу під час запуску, заміни викидних рукавів.
