11.2. Багатоточкові машини

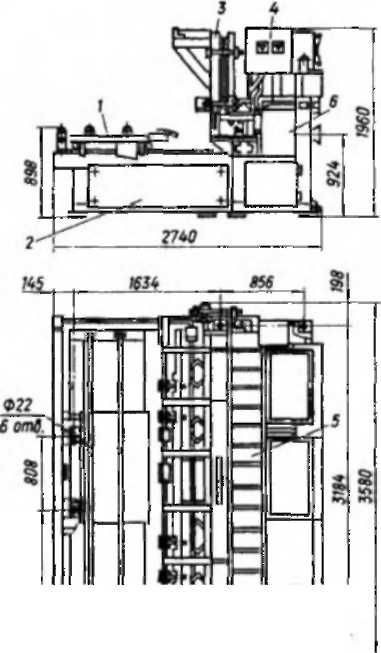

Еагатоелектродні точкові машини використовуються для виготовлення зварних конструкцій із дроту та прутків (гладких чи періодичного профілю) із з'єднаннями навхрест (рис. 11.8, табл. 11.6, 11.7). Використовуються такі машини як окремо, так і у складі автоматичних установок і ліній.

_{Таблиця 11, б}

Призначення багатоелектроднкх машин контактного зварювання

Призначення

Зварювання сіток для залізобетонних конструкцій з автоматичною подачею поперечних і поздовжніх стрижнів з бухт з правленням та різанням поперечних стрижнів. Діаметр зварювальних дротів; поздовжніх 3-3 мм, поперечних 3-6 мм. Ширина сітки, що зварюється, 1000-2650 мм. Відстань між осями поперечних дротів 100-400 мм, 50-300 мм, поздовжніх дротів 100 мм та більше, кратна 50 мм

Зварювання площинних арматурних сіток з дротів арматурної сталі класів В-І, А-І, А-ІІ, А-ІІІ з діаметрами поперечних дротів 4-12 мм, поздовжніх 5-25 мм. Ширина сітки, що зварюється, 300-800 мм. Відстань між поперечними дротами 50-400 мм, поздовжніми 100-750, кількість поздовжніх стрижнів - 8

Зварювання площинних важких арматурних каркасів класів А-І—А-ІІІ, Ат-ІС, Ат-І\/з діаметрами поздовжніх стрижнів 12-32 мм, поперечних 8-12 мм. Кількість поздовжніх стрижнів - 16. Ширина сіток, що зварюються, 1050-3050 мм. Крок стрижнів поздовжніх 100-200 мм, поперечних 100, 200, 300, 600 мм. Кількість поздовжніх стрижнів - 16.

Зварювання сіток економічного армування (з підкороченими стрижнями) та звичайних площинних арматурних сіток шириною до 3800 мм для залізобетонних конструкцій із гладких стрижнів або дротів з арматурної сталі А-І-А-ІІі, Вр-І. Діаметр поздовжніх дро­тів 3-12 мм, поперечних 3-10 мм. Кількість поздовжніх стрижнів - 36

Зварювання, арматурних каркасів з прямолінійних дротів низьковуглецевої сталі круглого перетину (класів А-І—А-ІІІ, Ат-АС, Ат-ІУС). Діаметр поздовжніх стрижнів 5-25 мм, поперечних 4-12 мм. Ширина каркасів 166-775 мм

Зварювання сіток шириною до 3000 мм з арматури діаметром поздовжніх стрижнів 6-40 мм, поперечних 8-25 мм. Крок поздовжніх стрижнів 100-200 мм, поперечних 500-600 мм. Сполучення діаметрів арматури (поперечна + поздовжня), максимальне 6 + 40 мм, мінімальне 8 + 6 мм

Призначення

Зварювання площинних сіток з сталевих арматурних стрижнів класів А-І і А-ІІ діаметром від 6-12 до 14-40 мм відповідно. Ширина каркасів 140—1200 мм, діаметр поздовжніх стрижнів 12-40 мм, поперечних 6-14 мм. Кількість поздовжніх стрижнів до 8. Крок стрижнів поздовжній 100-1100 мм, поперечний 100-600 мм

Зварювання вузьких арматурних каркасів залізобетонних виробів для житлового, громадського та промислового будівництв. Клас арматури А-ІІ), В-і, Вр-І (поздовжній) і В-І (поперечний). Діаметр арматури поздовжньої4-8 мм, поперечної4-6 мм. Ширина каркасів 80-450 мм, довжина каркасів 1000-7200 мм. Кількість поздовжніх стрижнів у каркасі 2, 3 і 4, крок поперечних Стрижнів 100-500 мм

МТМ-166 УХЛ4

МТМ-207 УХЛ4

МТМ-32 УХЛ4
