Приложение 3 Норма посадки оката рукава
Таблица 6.
Норма посадки оката на 1 см проймы
Виды ткани |
Норма посадки на участке, см: |
|
1 |
1 |
|
Шерстяные костюмные с вложением синтетических волокон свыше 30%, шелковые плательные из синтетических волокон, креповые летние из натурального шелка |
0,05—0,09 |
0,02—0,03 |
Шерстяные костюмные с вложением синтетических волокон от I5до 30%, шелковые, креповые средней массы, х/б плательные, летние (майя, маркизет и т. д.) |
0,09—0,12 |
0,03—0,04 |
Чистошерстяные плательные, шелковые плательно-костюмные, х/б плательные демисезонные (кашемир, шотландка и др.), льняные полотна, рогожки и др. |
0,12—0,15 |
0,04—0,05 |
Посадка оката рукава для платья колеблется в пределах 4—12% от длины проймы при условии втачивания рукава без сборки и складок. При этом большие величины норм посадки обеспечивают некоторые наполнения верхней части оката рукава.

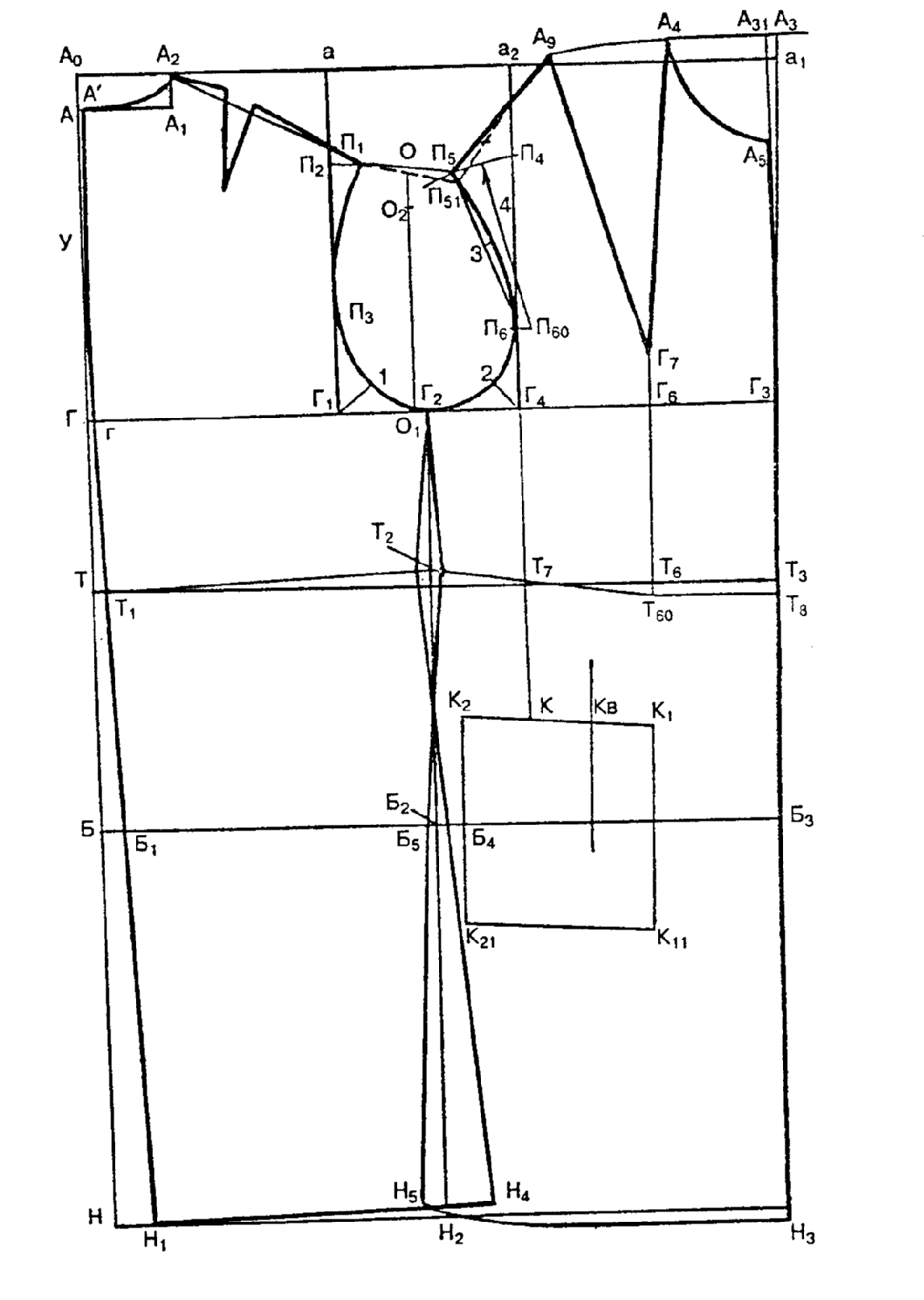

Приложение 4 Определение уровня расположения входа в карман
Уровень расположения прорези бокового кармана в типовом изделии определяют по формуле:
Т7К = 0,25Дтс ± (1 ÷ 3) см.
Линию прорези горизонтального кармана проводят параллельно линии талии или низа полочки.
Величина входа в карман К1К2 для изделий 96-100-го размеров примерно равна 15 см. Для каждых двух смежных размеров величину входа увеличивают или уменьшают на 0,5 см.
Л
инию
прорези кармана относительно точки К
располагают таким образом, чтобы на 2/3
своей длины она смещалась к борту, а на
1/3 - к линии бокового среза. В зависимости
от модели линия входа в карман может
быть смещена на 1-2 см в ту или другую
сторону.
Линию прорези вертикального кармана проводят через точку Кв, которая располагается на расстоянии 5-6 см от точки К в сторону борта. Через точку К линию прорези кармана проводят таким образом, чтобы 1/3- 1/4 ее длины приходилась на верхнюю часть кармана.
Накладные карманы строят на основе отмеченных линий прорези кармана, которые являются исходными и для построения клапанов, листочек и др. Внешние контуры этих деталей определяются моделью.
Г
Рис. 2. Структурная
схема основы плечевого изделия с втачным
рукавом
Приложение 5 Проверка построения чертежа конструкции изделия

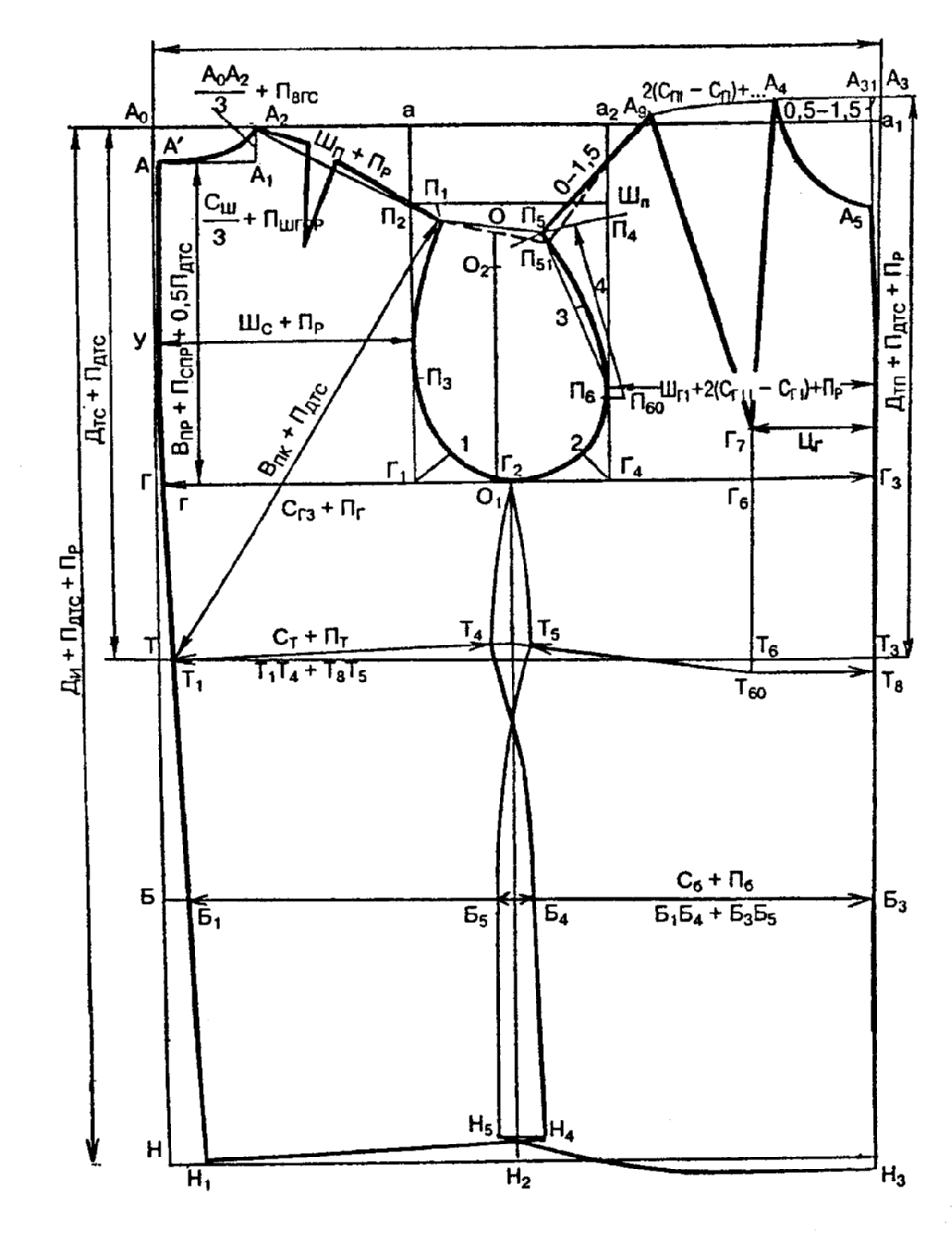

Рис. 3. Проверка построения чертежа конструкции изделия
Рис. 4. Проверка сопряжения линий чертежа
Приложение 6 Чертежи
