ТЕМА №5

1.Схема устройства , принцип действия и область применения центробежных насосов.(ц.Н.)

Насос–это гидравлическая машина, преобразовывающая механическую энергию в энергию движущейся жидкости.

Центробежные насосы относятся к числу лопастных насосов.

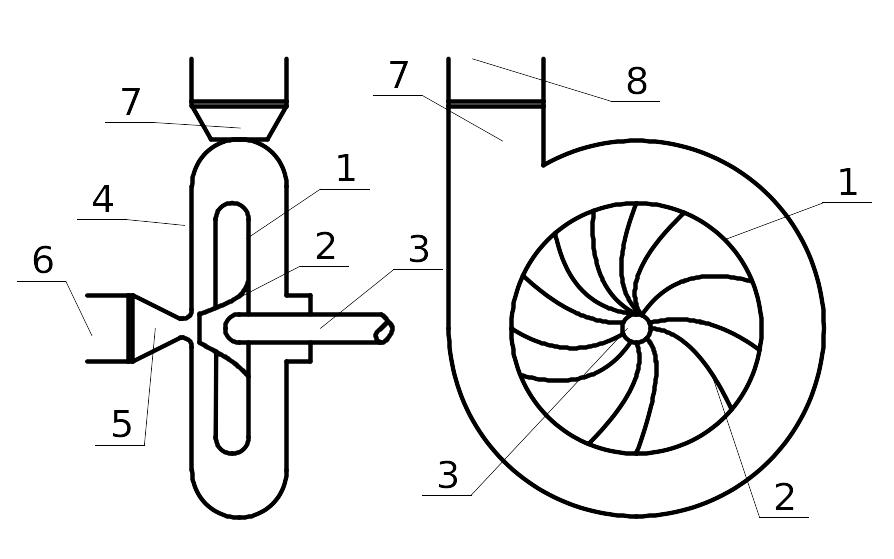

Рис.1 Центробежный насос.(Ц.Н.)

1.- рабочее колесо

2.–лопасти рабочего колеса

3.- вал

4.-корпус

5.-всасывающий патрубок

6.-всасывающий трубопровод.

7.-напорный патрубок

8.-напорный трубопровод

Основным рабочим органом Ц.Н является свободно вращающееся внутри корпуса колесо, насажанное на вал. Рабочее колесо состоит из 2-ух дисков (переднего и заднего), отстоящих на некотором расстоянии друг от друга. Между дисками, соединяя их в единую конструкцию, находятся лопасти, плавно изогнутые в сторону противоположную направлению вращения колеса. Внутренние поверхности дисков и поверхности лопастей образуют так называемые межлопастные каналы колеса, которые при работе насоса заполнены перекачиваемой жидкостью.

При вращении колеса на каждую часть жидкости (массой т), находящейся в межлопастном канале на расстоянии r от оси вала, будет действовать центробежная сила, определяемая выражением:

Fц=тw2r

w- угловая скорость вала, рад/с.

Под действием этой силы жидкость выбрасывается из рабочего колеса, в результате чего в центре колеса создается разряжение, а в периферийной его части – повышенное давление.

Жидкость поступает через отверстие в переднем диске рабочего колеса по всасывающему патрубку и всасывающему трубопроводу. Движение жидкости по всасывающему трубопроводу происходит вследствие разности давлений над свободной поверхностью жидкости в приемном бассейне (атмосферное) и в центральной части колеса (разрежение).

Для отвода жидкости в корпусе насоса имеется расширяющаяся спиральная камера (в форме улитки), куда и поступает жидкость, выбрасываемая из рабочего колеса. Спиральная камера (отвод) переходит в короткий диффузор, образующий напорный патрубок, соединяемый обычно с напорным трубопроводом.

Анализ уравнения показывает, что центробежная сила, а следовательно, и напор, развиваемый насосом, тем больше ,чем больше частота вращения и диаметр рабочего колеса.

Конструкции Ц.Н можно классифицировать по нескольким признакам:

-по числу колес различают одноступенчатые и многоступенчатые насосы.

-по способу подвода жидкости различают с односторонним подводом и с двусторонним подводом, или так называемые Ц.Н двустороннего

входа.

-по способу отвода жидкости из рабочего колеса различают насосы со спиральными и турбинными отводами.

-по компановке насосного агрегата (расположению вала) различают насосы горизонтальные и вертикальные.

-по способу соединения с двигателем Ц.Н разделяются на приводные (со шкивом или редуктором), соединяемые непосредственно с двигателем с помощью муфты, и моноблочные, рабочее колесо которых устанавливается на удлиненном конце вала электродвагателя.

-по роду перекачиваемой жидкости насосы бывают водопроводные, канализационные, теплофикационные (для горячей воды), кислотные грунтовые и др.

Применяют Ц.Н в системах горячего и холодного водоснабжения, канализации, а также во многих отраслях промышленности.
