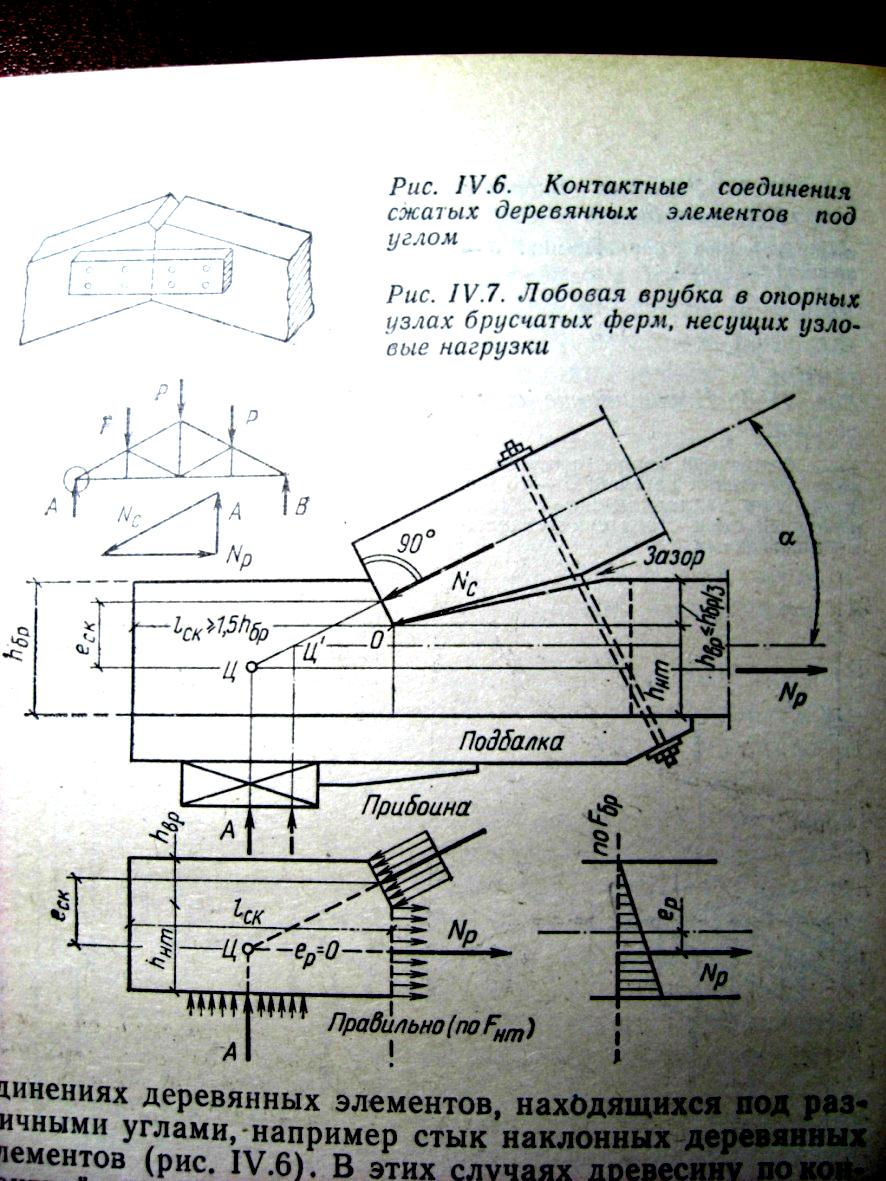

22. Расчет лобовых врубок.
Л
обовая
врубка. Врубка – соединение, в котором
усилие элемента, работающего на сжатие,
передается другому элементу непосредственно
без вкладышей или рабочих связей.
Основной областью применения являются
узловые соединения в брусчатых и
бревенчатых фермах, в том числе в опорных
узлах примыкания сжатого верхнего пояса
растянутому нижнему. Соединяемые
элементы должны быть скреплены
вспомогательными связями – болтами,
хомутами, скобами, которые рассчитывают
на монтажные нагрузки.

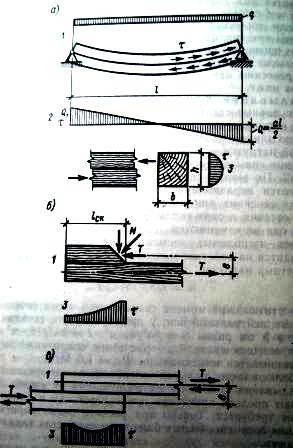

Лобовая врубка может утратить несущую способность при достижении одного из 3 предельных состояний:1) по смятию площадки упора,2) по скалыванию площадки упора,3) по разрыву ослабленного врубкой нижнего пояса.
Площадь
смятия определяется глубиной врубки,
которая может быть не более1/3 высоты
растянутого элемента. Решающее значение,
как правило, имеет несущая способность
врубки из условия скалывания. Согласно
СНиП II-25-80,лобовую врубку на скалывание
для угла 45º рассчитывают определением
среднего по длине площадки скалывания
напряжения сдвига по формуле:
,
где
-
расчетное сопротивление древесины
скалыванию,
-
расчетная длина площади скалывания, е
–плечо сил сдвига,
-=0,25
коэффициент. Для угла в 30º:
.
23. Расчет соединений на стальных цилиндрических нагелях.
Нагелем называется гибкий стержень, который соединяет элементы деревянных конструкций, препятствует их взаимному сдвигу, а сам при этом работает на изгиб. Нагели изготавливают из стали, древесины твердых пород и пластмасс, в виде стержней круглого сечения. Их устанавливают в предварительно просверленные отверстия. Диаметр отверстий для нагеля делают равным диаметру самого нагеля, чем обеспечивается плотность соединения и уменьшается опасность раскалывания. Гвозди забивают в древесину без предварительного сверления гнезд.
Считается, что нагели работают на срез, хотя на самом деле среза по телу нагеля не происходит. Древесина мягче нагеля и происходит ее смятие, а сами нагели — изгибаются, тем не менее, по аналогии с заклепочными соединениями металла, нагели рассчитываются на срез, а место среза (которого фактически нет) называют «условным срезом».

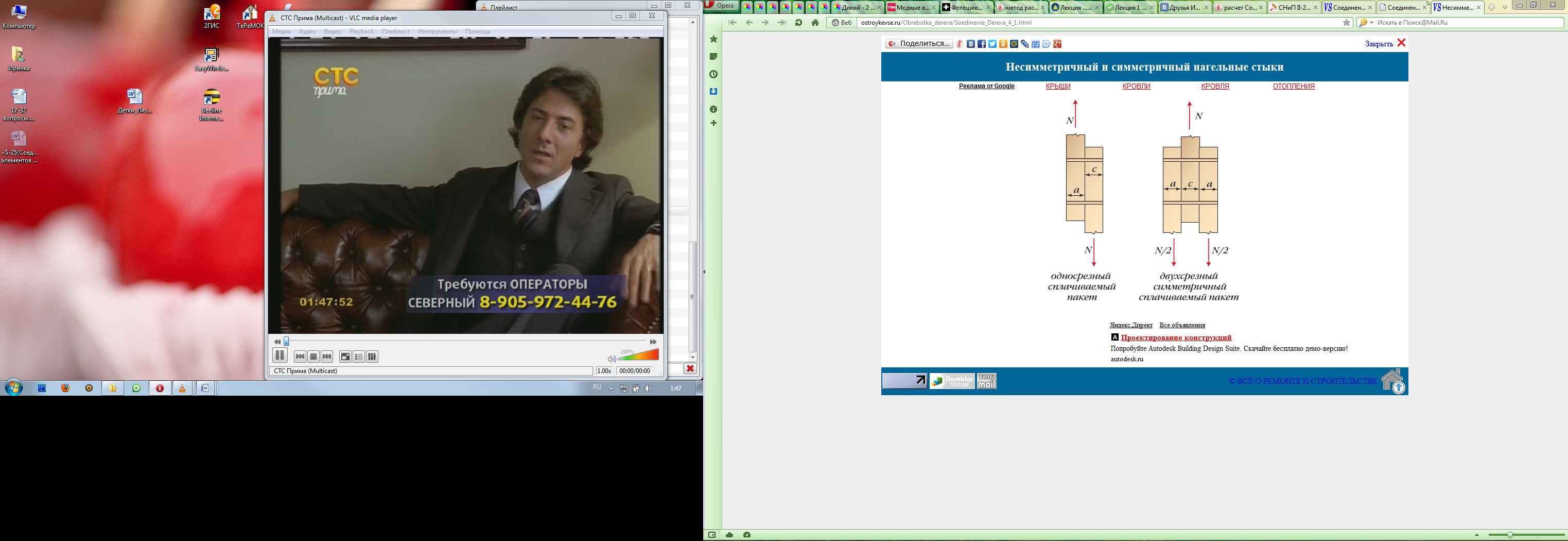

Растянутые стыки на цилиндрических нагелях могут быть симметричными и несимметричными (рис. 11). Для обжатия нагельного соединения, в сопряжение сплачиваемых элементов устанавливают стяжные болты, в количестве примерно равном 25% от общего количества нагелей Стяжные болты включаются в расчетное (требуемое) количество нагелей. Нагели устанавливаются не менее чем в 2 ряда, количество нагелей в ряду ограничено шириной сплачиваемых элементов.
Р
асчетную
несущую способность одного цилиндрического
нагеля на один шов сплачивания в
соединениях элементов из сосны и ели
при направлении усилий, передаваемых
нагелями вдоль волокон и гвоздями под
любым углом, следует определять по
таблице СНиП II-25-80:
,
.
В таблице: с — толщина средних элементов, а также равных по толщине или более толстых элементов односрезных соединений, а — толщина крайних элементов, а также более тонких элементов односрезных соединений; d — диаметр нагеля; все размеры в см.
Расчетное количество нагелей определится по формуле:
nн = N/(Т×nср),
где nн — количество нагелей, которое ставится с одной стороны стыка; N — расчетное усилие, действующее на нагельный стык; nср — количество плоскостей сплачивания; Т — несущая способность одного условного среза нагеля, определяемая в кгс или в кН.

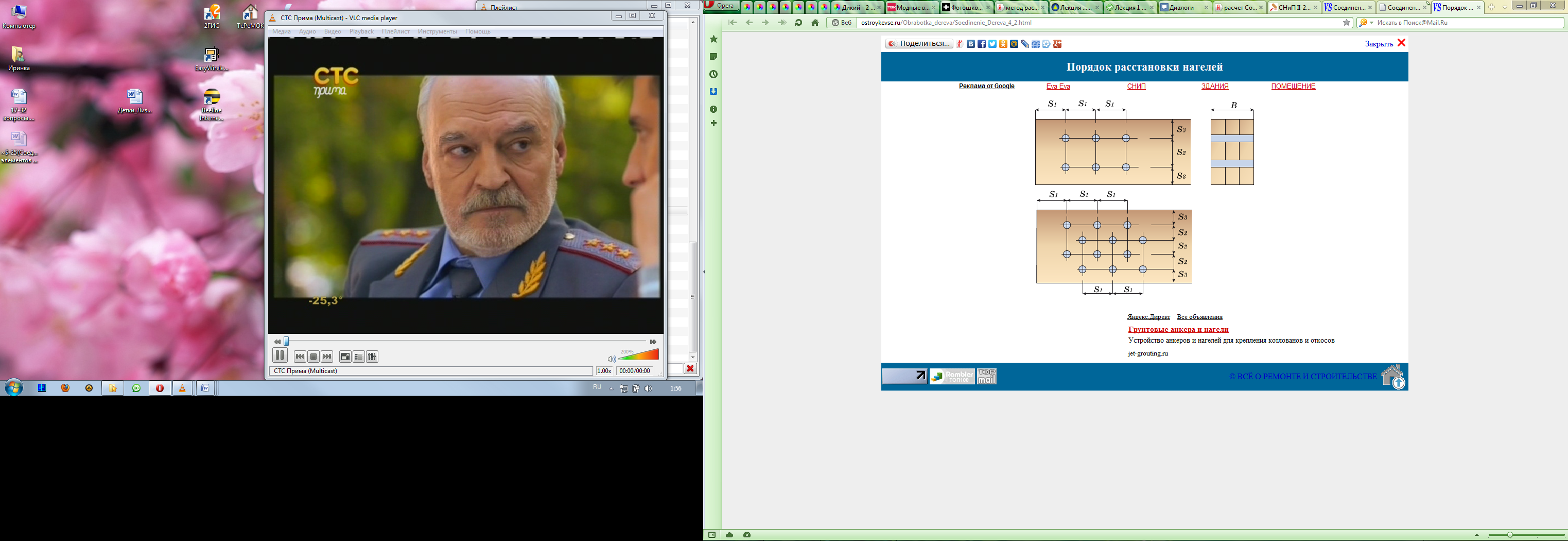

Для того чтобы в нагельном соединении не произошло раскалывания древесины, нагели устанавливают на определенном расстоянии друг от друга (рис. 12). для стальных нагелей S 1 = 7d ; S 2 = 3,5d ; S 3 = 3d .
Нагели в растянутых стыках следует располагать в два или четыре продольных ряда; в конструкциях из круглых лесоматериалов допускается шахматное расположение нагелей в два ряда с расстоянием между осями нагелей вдоль волокон 2S 1 , а поперек волокон S 2 = 2,5d .

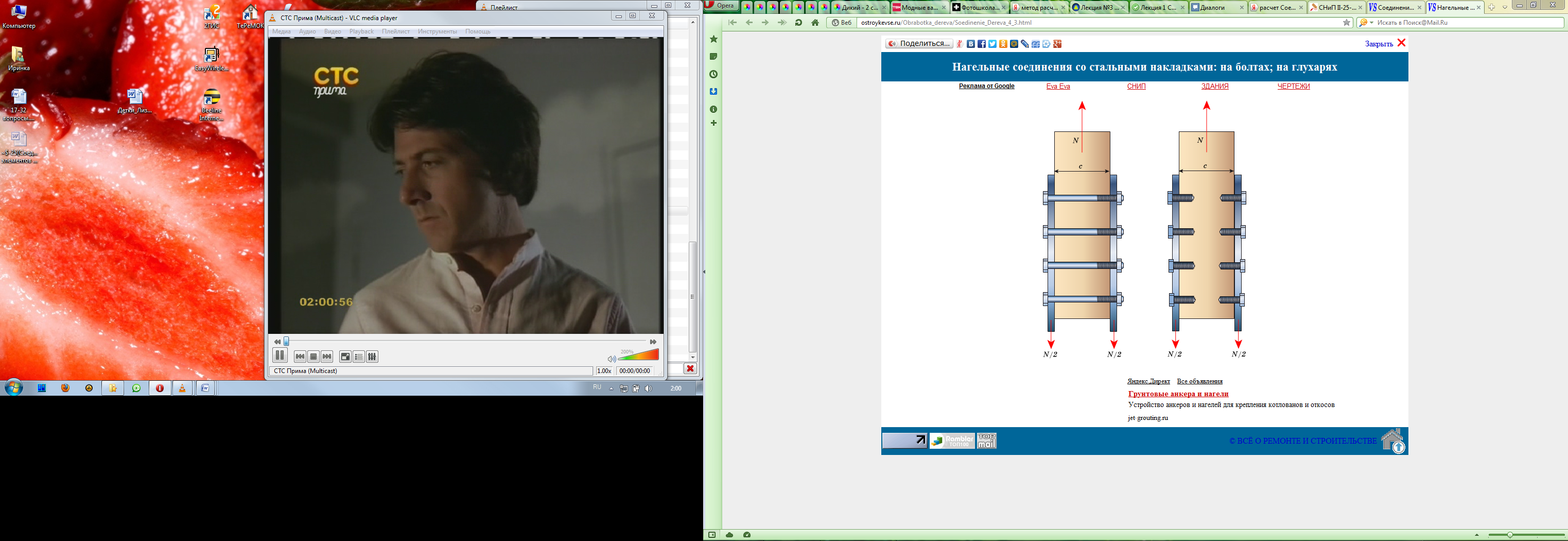

П
ри
обеспечении достаточной плотности
посадки нагелей могут применяться
соединения со стальными накладками.
Чаще всего в них используются гвозди,
шурупы, глухари или глухие стальные
цилиндрические нагели (рис. 13). Глухие
стальные цилиндрические нагели должны
иметь заглубление в древесину сплачиваемого
элемента на величину не менее 5d.
Количество нагелей рассчитывается по выше приведенной формуле, а стальные накладки проверяют на прочность при растяжении по ослабленному отверстиями под нагели сечению.
