3. Подбор погружного центробежного насоса
Определяется давление на приеме насоса, при котором газосодержащие на входе в насос не превышает предельно-допустимое для данного региона и данного типа насоса (например — Г = 0,15):
(при показателе степени в зависимости разгазирования пластовой жидкости т = 1,0), где: Рнас — давление насыщения МПа.
Рпр = (1-0,1)·18,1=16,29 МПа=16,29·106 Па
Определяется объемный коэффициент жидкости при давлении на входе в насос:
где: В - объемный коэффициент нефти при давлении насыщения; b - объемная обводненность продукции; Рпр — давление на входе в насос, МПа; Рнас - давление насыщения, МПа.
Вычисляется дебит жидкости на входе в насос:
Qпр = 140·1,11=155,4 м3/сут=0,002 м3/с
Определяется объемное количество свободного газа на входе в насос:
где: G — газовый фактор м3/м3.
G = 19·[1-(16,29/18,1)]=1,9 м3/м3
Определяется газосодержащие на входе в насос:
βвх = 1/[((1+16,29/18,1)·1,11)/1,9+1]=0,5
Вычисляется расход газа на входе в насос:
Qг.пр.с =155,4·0,5/(1-0,5)=155,4 м3/с
Вычисляется приведенная скорость газа в сечении обсадной колонны на входе в насос:
где: fскв — площадь сечения скважины на приеме насоса, м2.
fскв = π·d2/4,
где: d — диаметр обсадной колонны, м.
fскв = 3,14·0,1302/4=0,013 м2=0,01м2
С = 155,4/0,01=15540 м/сут=0,18 м/с
Определяется истинное газосодержащие на входе в насос:
где: Сп — скорость всплытия газовых пузырьков, зависящая от обводненности продукции скважины (Сп=0,02 см/с при b<0,5 или Сп = 0,16 см/с при b>0,5).
φ = 0,5/[1+(0,002/0,18)·0,5]=0,5
Определяется работа газа на участке «забой — прием насоса»:
Рrt = 18,1[[1/(1-0,4·0,5)]-1]=4,5 МПа
Определяется работа газа на участке «нагнетание насоса — устье скважины»:
Величины с индексом «буф» относятся к сечению устья скважины и являются «буферными» давлением, газосодержанием и т.д.
Gбуф = 19·[1-(1,0/18,1)]=18 м3/м3
βбуф = 1/[((1+1,0/18,1)·1,03)/18+1]=0,94
Qбуф = 140·1,03=144,2 м3/сут
Qг.буф.с =144,2·0,94/(1-0,94)=2259,1 м3/с
С = 2259,1/0,01=225913 м/сут=2,6 м/с
φбуф = 0,94/[1+(0,002/0,18)·0,94]=0,9
Рг2 = 18,1[[1/(1-0,4·0,9)]-1]=10,2 МПа
Определяется потребное давление насоса:
где: Ндин — глубина расположения динамического уровня, м; Р6уф — буферное давление, МПа; Рг1 — давление работы газа на участке «забой — прием насоса», МПа; Рг2 — давление работы газа на участке «нагнетание насоса — устье скважины», МПа.
Р=850·9,81·800+1,0·106-4,5·106-10,2·106=7,03 МПа=7,03·106 Па
По величине подачи насоса на входе, потребному давлению (напору насоса) и внутреннему диаметру обсадной колонны выбирается типоразмер погружного центробежного насоса. Приложение 4[9].
Р = ρсмgН → Н = Р/ρсм g = 7,03·106/850·9,81=843 м

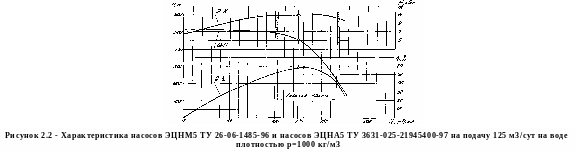

Выбираем насос ЭЦН А5-125-850 - двух секционный длина каждой секции 3 метра количество ступеней в секции 188 штук.
Потребная мощность- 20,30кВт;
КПД-58,5%;
Общая длина насоса- 6760м;
Масса насоса 224кг;
