8.7. Условие самоторможения
Условие самоторможения
или
(угол подъема меньше угла трения) выполняется для всех крепежных резьб.
Для крепежных
резьб угол подъема
,
а угол трения
при
при
Следовательно, все крепежные резьбы – самотормозящие.
КПД винтовой пары
КПД возрастает с увеличением и уменьшением . Для увеличения используют многозаходные винты. На практике у ходовых винтов не превышает 20…25.
8.8. Способы стопорения резьбовых соединений
Все стандартные крепежные резьбы удовлетворяют условию самоторможения, так как их угол подъема меньше угла трения. Однако практика эксплуатации показала, что при динамических нагрузках и вибрациях происходит самоотвинчивания гаек и винтов. Способы стопорения:
Стопорение дополнительным трением при помощи контргаек и пружинных шайб. Наибольшее распространение получили пружинные шайбы.
Стопорение фиксирующими деталями – шлинтами, проволокой, различными стопорными шайбами.
Стопорение приваркой или пластическим деформированием – расклепыванием, кернением. Применяют, когда соединение не требует разборки.
Стопорение при помощи паст и лаков.
а) б) в) д)
г) д)

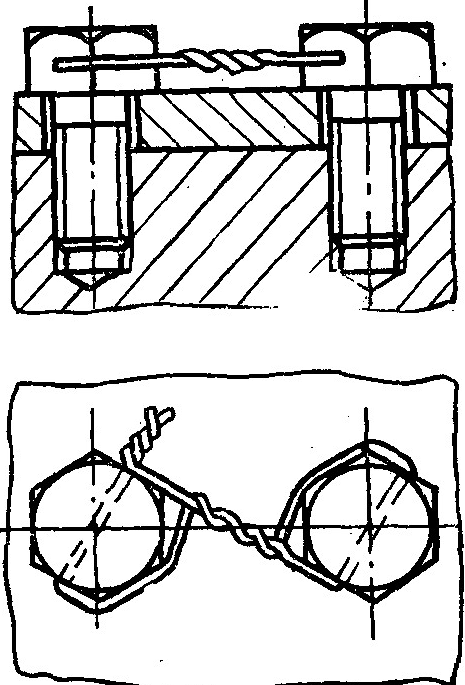

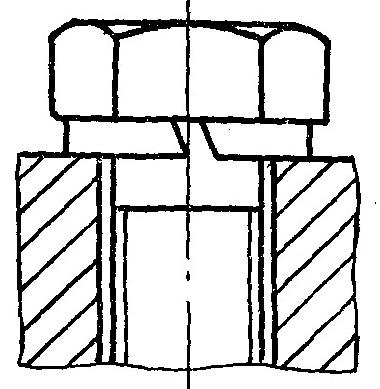

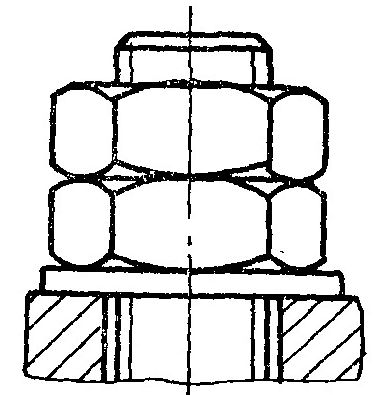

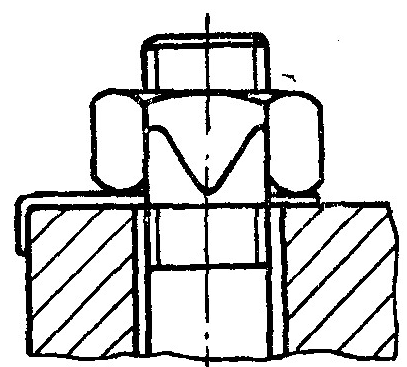

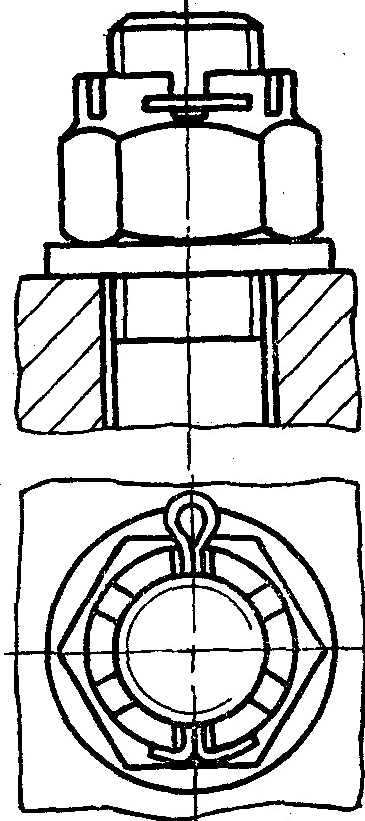

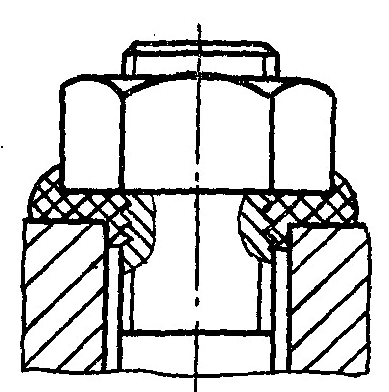

Рис.8.15. Способы стопорения резьбовых соединений:
а) контргайками; б) пружинными шайбами; в) при помощи паст и лаков; г) проволокой; д) шплинтами
