Обозначение трапецеидальной резьбы

Tr488 – резьба трапецеидальная с номинальным диаметром 48 мм, однозаходная с шагом 8 мм, правая.

Tr488LH – резьба трапецеидальная с номинальным диаметром 48 мм, однозаходная с шагом 8 мм, левая.

Tr6028(P14) – резьба трапецеидальная с номинальным диаметром 60 мм, двухзаходная с ходом P_h=28 мм, с шагом 14 мм, правая.

Tr6027(P9) LH – резьба трапецеидальная с номинальным диаметром 60 мм, двухзаходная с ходом P_h=27 мм, с шагом 9 мм, левая.

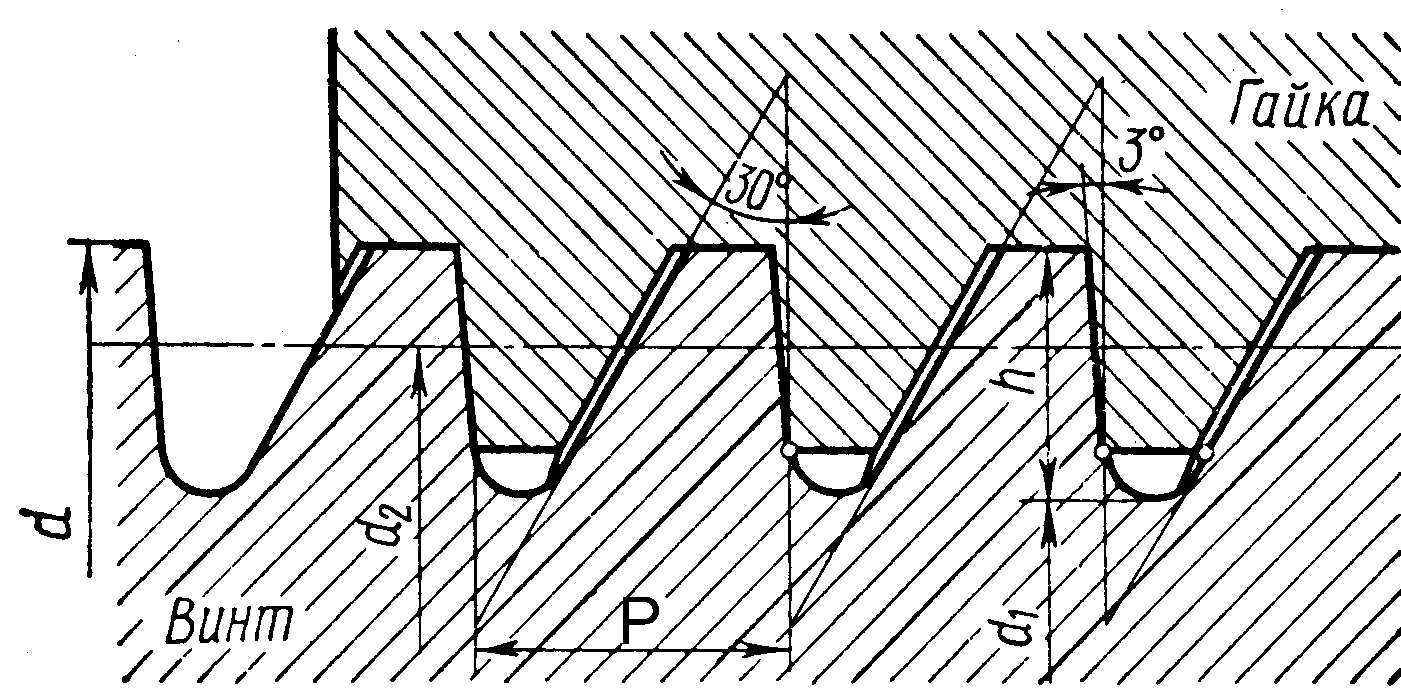

Упорная резьба используется для ходовых винтов с большой односторонней осевой нагрузкой, например, в прессах, нажимных устройствах. Имеет профиль в виде неравнобочной трапеции (=30^).

Рис.8.11. Упорная резьба

S8010 – резьба упорная с номинальным диаметром 80 мм, однозаходная с шагом 10 мм, правая.

S8020(P10) – резьба трапецеидальная с номинальным диаметром 80 мм, двухзаходная с ходом P_h=20 мм, с шагом 10 мм, правая.

S8030(P10) LH – резьба трапецеидальная с номинальным диаметром 80 мм, двухзаходная с ходом P_h=30 мм, с шагом 10 мм, левая.

Прямоугольная резьба имеет профиль – квадрат. Из всех резьб имеет самый высокий к.п.д., обладает самой низкой прочностью. Широко применялась ранее в винтовых механизмах, в настоящее время не стандартизирована и почти вытиснилась трапецеидальной. Стандарта нет.

Рис.8.12. Прямоугольная резьба

8.4. Типы резьбовых крепежных соединений

Для соединения деталей применяют болты (винты с гайками), винты, шпильки с гайками. Основным преимуществом болтового соединения (рис. 11 а)) является то, что при нем не следует нарезать резьбу в соединяемых деталях. К недостаткам можно отнести следующие: обе детали должны иметь место для расположения гайки или головки винта, при завинчивании или отвинчивании гайки необходимо удерживать головку винта от проворачивания ключом, по сравнению с винтовым болтовое несколько увеличивает массу изделия.

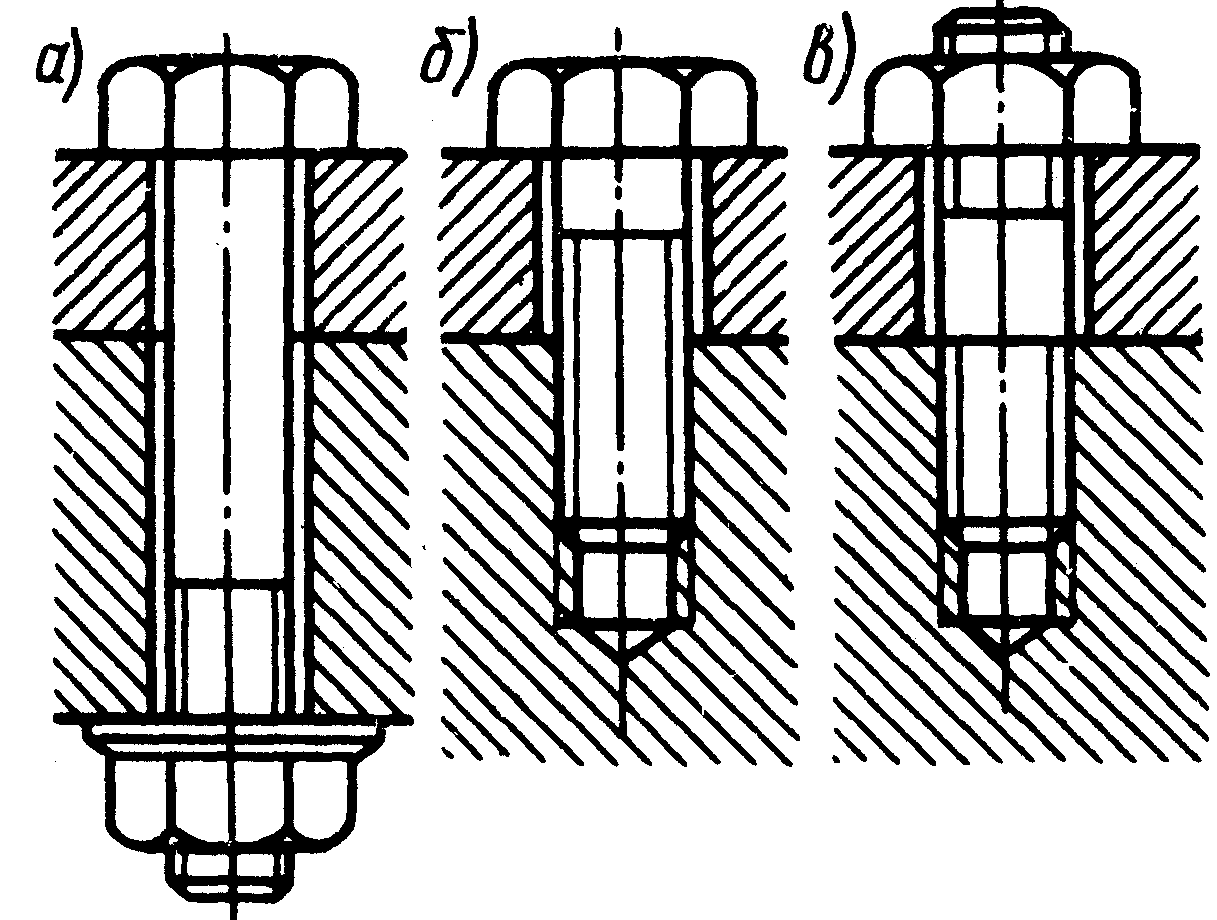

Рис.8.13. Основные типы крепежных соединений

Винты и шпильки применяют в тех случаях, когда установка болта невозможна и нерациональна. Например, нет места для размещения гайки (головки), нет доступа к гайке (головке), при большой толщине детали. Если деталь часто снимают, а затем ставят на место, то ее следует закреплять шпильками.

8.5. Трение в резьбе

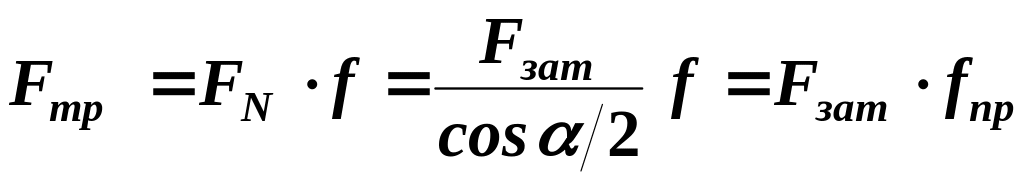

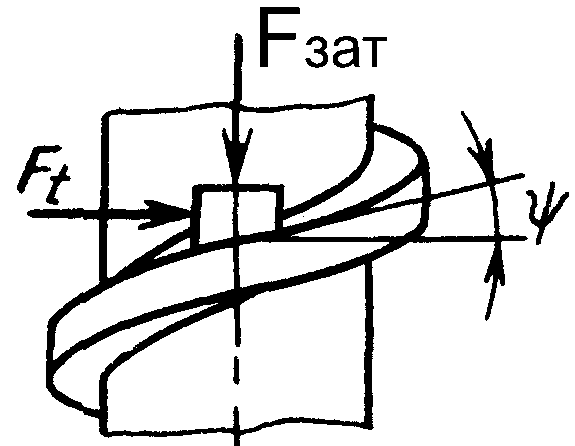

Сила трения в резьбе

,

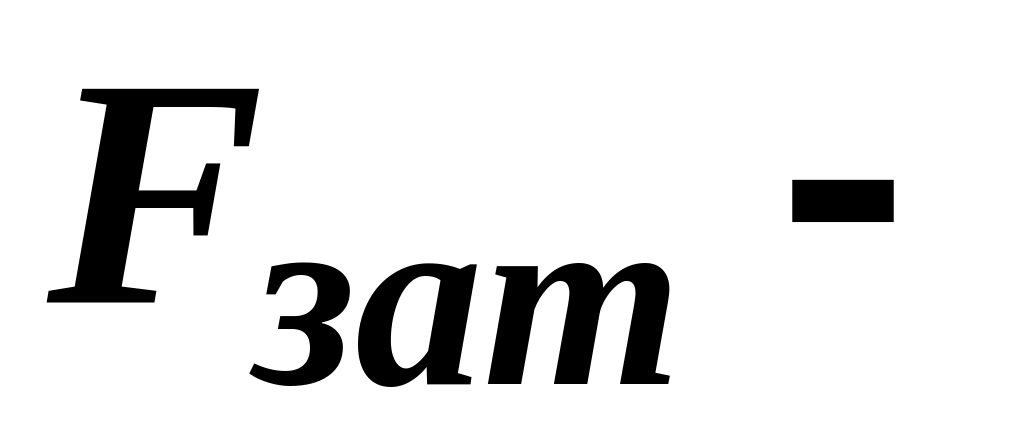

где сила затяжки, Н;

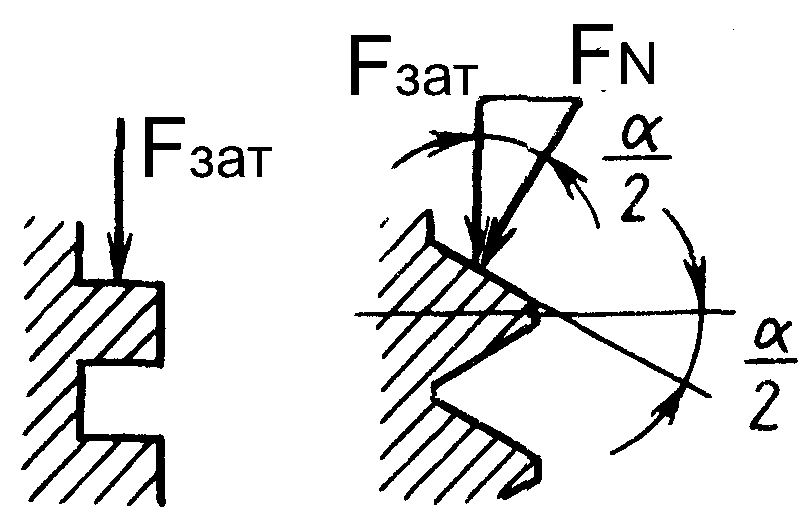

Рис.8.14. Определение приведенного коэффициента трения в резьбе

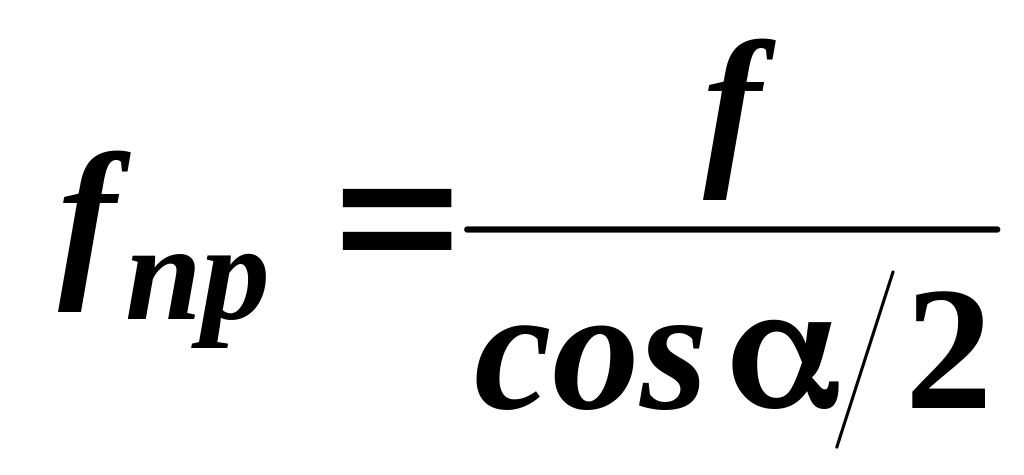

приведенный коэффициент трения .

Для крепежной метрической резьбы

при

для ходовой трапецеидальной резьбы

при ,

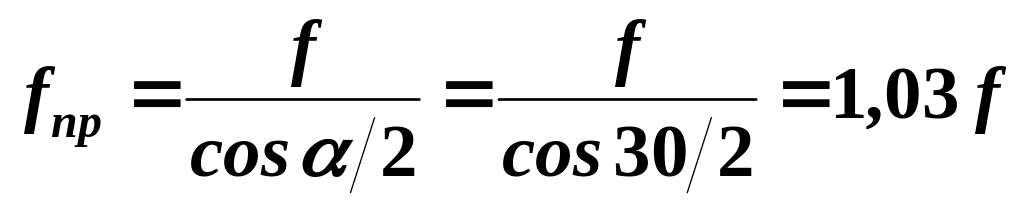

для ходовой упорной резьбы

при ,

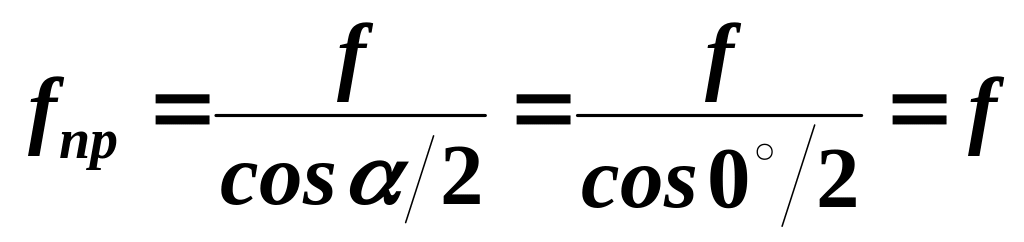

для прямоугольной резьбы

при .

Таким образом в крепежной метрической резьбе коэффициент трения на 12…15% больше чем у ходовых.

8.6. Момент завинчивания резьбы

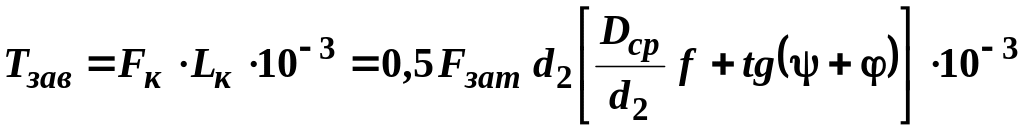

Для завинчивания гайки к ключу необходимо приложить момент завинчивания T_зав, который должен преодолеть момент трения в резьбе T_р и момент на торце гайки T_Т

,

где – сила на ключе, Н;

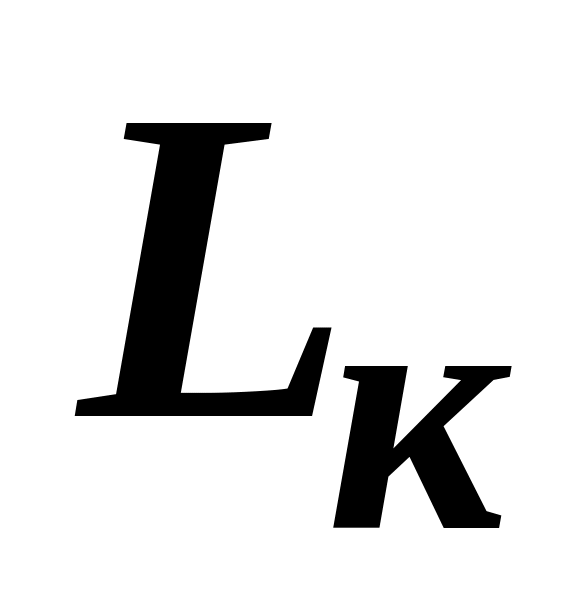

– длина ключа, мм.

Момент на торце

.

– средний диаметр на торце гайки, мм.

– сила затяжки, Н.

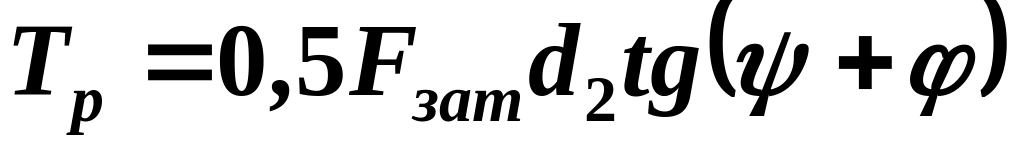

Момент в резьбе

Момент отвинчивания
