27.Гофографы дифрагированных волн

Рис.

Где F-фокус дифракции; h – эхо-глубина, υ₂>>υ₁

, где t_OF – время, соответствующ падающ волне, t_FХ – время дифрагированной волны. Годографы исп-ют при интерпретац результатов в методе отражен волн и ОГТ.

30.Годограф общей глубинной точки (огт)

Рис.

h₁=h₀+Δh= h₀+(x/2)·φ

Следов-но, уравнение ОГТ:

Рис.

При наличии границы раздела отражение происходит не от общей глубинной точки, а от площадки длиной ΔL. Это происходит из-за разброса величин. ΔL=(x²sin²φ)/8h₀. При φ≤10⁰, x/h₀≤0,5, следоват-но ΔL=225 м.

31 Годограф огт кратной волны. Соотношение годографов однократной и многократной волны.

t₁ – Г однократно отраженной волны; t₂ – Г двухкратно отраженной волны. Ур-е годографа двухкратной волны соответствует ур-ю годографа однократно отраженной волны от некоторой фиктивной отражающей границы, залегающей на большей глубине и под большим углом наклона.

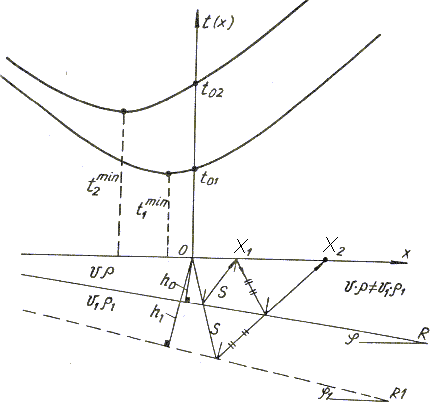

Годограф ОГТ кратной волны

где _ОГТ.к=/cos(m); t_0к=2h₀[sin(m)/sin]/; m – кратность волны.

Годограф ОГТ кратной волны представляет собой гиперболу, минимум к-рой, как и у годографа ОГТ однократно отраженной волны, расположен в общей средней точке.

32. Кинематическая поправка - физич смысл и способы расчета.

См. рис. 9.1 Эти поправки вводят для спрямления гиперболич годографов отраженных волн.После введения поправок данные годографы преобразуются в прямую линию и тем самым приводятся к графику времен t₀.

Кинематические поправки приводят все лучи к вертикальному или нормальному падению на границе раздела, исключая углы, близкие к нулю.

(*)

Т.к. величина изменяется в десятых и сотых долях секунды, то можно пренебречь, убрать из формулы (*). Т.о. расчетная формула для определения кинематической поправки . При расчете кинематической поправки необходимо учитывать величину .

33.Что происходит с годографами огт отраженной и кратной волны после введения кинематической поправки?

Кинематические поправки вводят для спрямления гиперболических годографов ОГТ. После введения кинематич поправок годографы ОГТ преобразуются в прямую линию и тем самым приводятся к графику времен t₀.

В рез-те ввода кинематич поправок в годограф ОГТ отраженной волны получается исправленный годограф ОГТ t_исп(х)=t(x)-t_к(х). При правильно подобранных значениях скоростей _ОГТ, линия исправленного годографа горизонтальна (t₀=const). Если линия исправленного годографа уходит вниз, то годограф переисправлен (_ОГТ занижена); если линия исправленного годографа уходит вверх, то годограф недоисправлен (_ОГТ завышена).

При введении кинематич поправки в годограф кратной волны, он трансформируется в остаточный годограф

t_ост(х)=t_кр(x)-t_к(х).

34.Что дает суммирование огт.

Временной сейсмический разрез ОГТ предствляет совокупность суммарных записей ОГТ,относящихся к общим глубинным точкам отражения.За счет суммирования сейсмических записей, относящихс к ОГТ, существенно усиливаются полезные сигналы(однократ отражен волны) и значит ослабляются регулярные и нерегулярные волны-помехи (многократ отраж волны, случайн колебания почв).

При суммировании всех трасс резко увеличивается амплитуда полезной волны, амплитуда кратной волны увеличивается незначительно.Кратная волна выходит на уровень шумовых помех. 35.Временной разрез, его особенности.

Cовокупнсть записей сейсмических колебаний, зарегистрированных на профиле наблюдений, во времена прихода которых введены статистич и кинематические поправки, образует временной сейсмический разрез. Временной сейсмический разрез можно рассматривать как поле отраженных волн, которое было бы зарегистрировано на горизонтальной линии наблюдений, если бы волны падали и отражались от границ только по нормальным сейсмич лучам.Углы наклона линий времен отражения на временном разрезе согласуются с углами наклона отражающих границ на глубинном разрезе только при постоянном значении скорости в среде (V=const). Обычно скорость с глубиной возрастает и углы наклона линий времен отражения с увеличением времен отражения уменьшаются, т.е. глубокие наклонные границы на временном разрезе выполаживаются. Другая особенность временных разрезов состоит в их искажении за счет сейсмического сноса. Только в случае горизонтальных отражающих границ абциссы точек отражения на временном и глубинном разрезах совпадают.Изменение скорости и сейсмич снос, сказывающиеся на временном сейсмич разрезе,затрудняют его геологич интерпретацию, и поэтому времен сейсмич разрезы следует рассм лишь как промежут фору представления результатов сейсморазведки.Еще одной особен временных разрезов ОГТ явл суммирование записей,зарегистриров на сравнительно протяженных участках профеля
