11)Кратные волны и их особенности

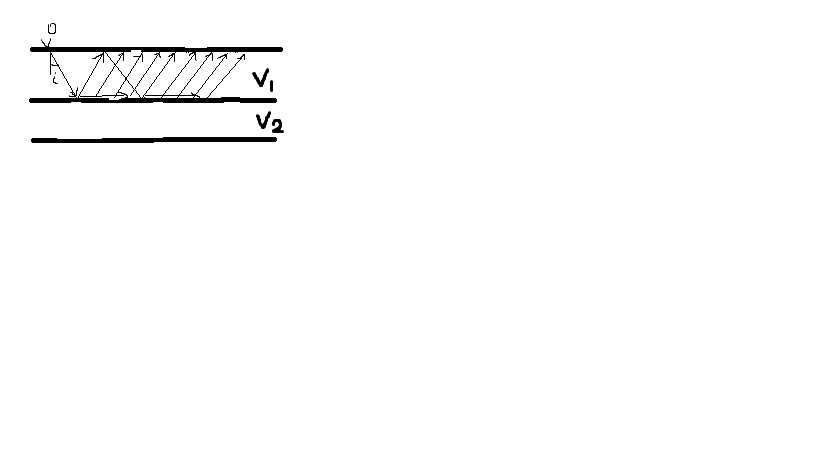

полнократные волны

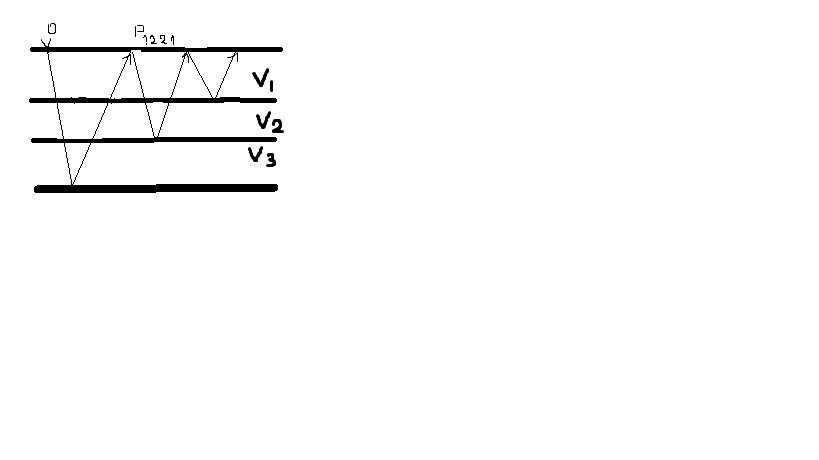

двухкратные волна отражена от второй границе раздела.

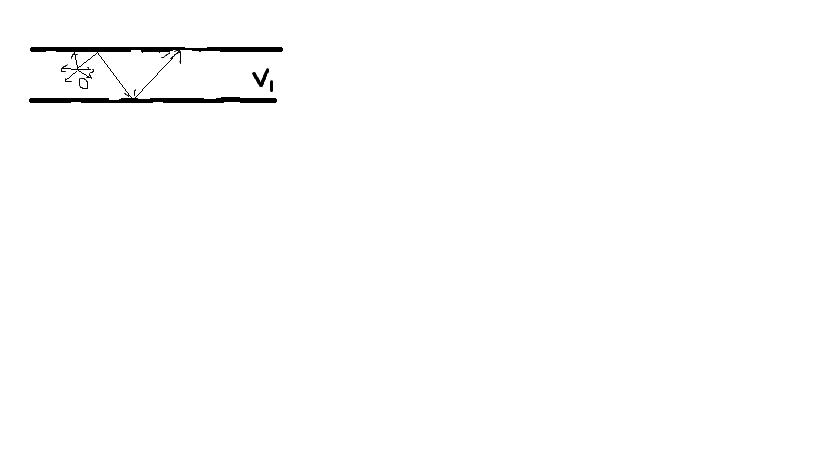

частично кратные волны

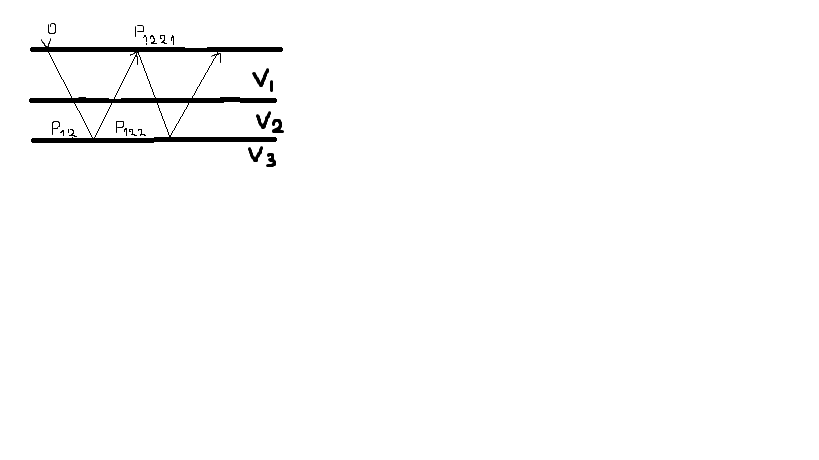

приломленно отраженные волны

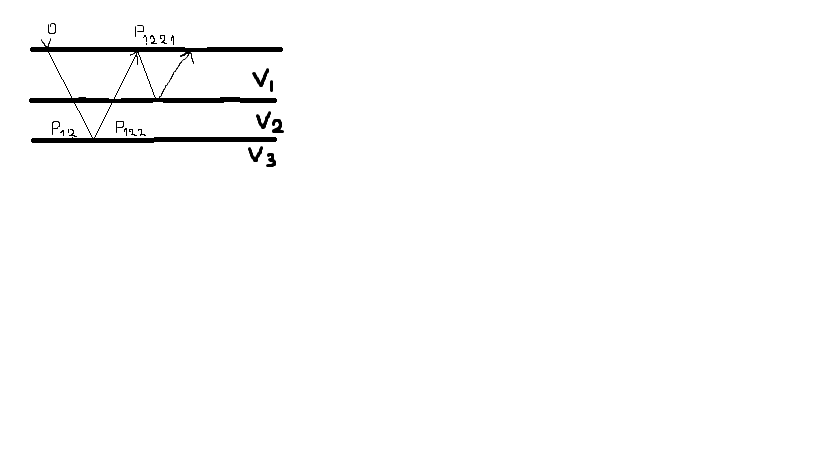

Отраженно-приломленные волны

волна спутник

12)Волны в многослойных средах

Рассмотрим распространение упругих волн в слоистых изотропных

геологических средах, в частности, в случае границы между

двумя однородными пластами — пласт на полупространстве.

При падении продольной (Р) или поперечной (S) волны на

границу упругих сред под некоторым углом происходит

несколько физических явлений: отражение монотипной волны, возможно,

с изменением ее типа, а также преломление — прохождение

в нижележащую среду - как монотипной волны, так и с изменеии-

ем типа колебаний. Все лучи — падающий, отраженный и преломленный

(проходящий), включая и лучи обменных волн, — лежат в

одной плоскости, в этой лее плоскости расположена и нормаль к

поверхности раздела в точке падения луча.

P.S

Рис. 1.3. Образование отраженных и проходящих волн в двухслойной

среде со скоростями распространения упругих

поли V\ и Уг соответственно

13) Волны от криволинейных границ раздела

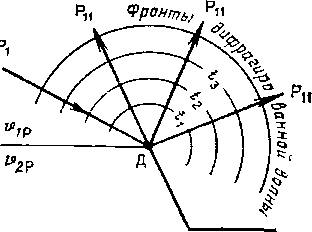

14.Дифрагированные волны,их св-ва.К дифракции относятся волновые явления, возникающие при падении сейсмической волны на любую неоднородность среды. Дифракция, когда волна падает на изолированную неоднородность, образующаяся вторичная волна как бы рассеивается этой неоднородностью по всевозможным направлениям (рис). При малых размерах неоднородности (меньших видимой длины падающей волны) поле смещения дифрагированной волны на большом удалении от препятствий можно рассматривать как поле точечного источника, совмещённого с этим препятствием. Если размеры неоднородности будут такого же порядка, что и видимая длина падающей волны, то распределение смещений сложно зависит от геометрии препятствия.

Динамические особенности дифрагированных волн: в точках, где дифрагированный и отраженный лучи совпадают (угол дифракции равен углу отражения), амплитуда дифрагированной волны в 2 раза меньше амплитуды отраженной волны. За этой точкой происходит резкое уменьшение амплитуды дифрагированной волны. Максимальная энергия волны будет соответствовать направлению луча падающего и отраженной волны. Дифрагированные волны регистрируются в зонах тектонических нарушений, местах выклинивания горизонтов, на контактах нефтегазовых залежей.

Если мощности пластов многослойного разреза малы по сравнению с видимой длинной проходящей волны, то его можно рассматривать как среду, в которой скорость непрерывно изменяется с глубиной. Такие среды называются градиентными. В них вследствие многочисленных актов преломления на границах тонких пластов сейсмические лучи искривляются. Искривление сейсмических лучей, обусловленно слоистостью среды, называется рефракцией, а соответствующие волны – рефрагированными.

Дифрагированная волна распространяется по криволинейному лучу.

Св-ва дифрагиров-ых волн:

1)амплитуда волны зависит от направления луча;

2)максимальная амплитуда по направлению, совпадающему с направлен отраженной и прямой волны;

3)дифраг волна относ-ся к волне-помехе как продольн, так и поперечн., т.к. интерферируя, т.е накладываясь на полезные волны, существенно осложняют волновую картину поля.
