18.Раскрыть закономерности конструктивнотехнологической преемственности изделий.
конструктивная и технологическая преемственность, т.е. наделение нового изделия такими свойствами, которые определяют возможность применения в нем составных частей (деталей, узлов, агрегатов и т.д.) и технологических процессов, показавших высокие качества в ранее разработанных изделиях.
Следующий шаг - обязательное применение в новом изделии определенных конструктивно-технологических решений, т.е. их стандартизация (от англ. standard - норма, образец, мерило), и, наконец, унификация (от лат. unus - один и facio - делаю) - рациональное сокращение в изделии числа объектов одинакового функционального назначения.
Стандартизация и унификация в производстве позволяет комплексно управлять качеством продукции на всех стадиях ее разработки, изготовления и эксплуатации, ускорять разработку новой техники.
Требования конструктивной и технологической преемственности, стандартизация и унификация, имеющиеся на предприятиях справочники по разработанным ранее конструкциям, рекомендуемым для новых изделий в качестве типовых конструкторских решений (ТКР), в определенной мере являются психологическим фактором, сдерживающим поиск новых конструктивно-компоновочных решений.
Конструктивная преемственность изделия Совокупность свойств изделия, характеризуемых единством повторяемости в нем составных частей, относящихся к изделиям данной классификационной группы, и применяемости новых составных частей, обусловленной его функциональным назначением
Технологическая преемственность изделия Совокупность свойств изделия, характеризующих единство применяемости и повторяемости технологических методов выполнения составных частей и их конструктивных элементов, относящихся к изделиям данной классификационной группы
19. Охарактеризовать основные категории точности. Дать понятие достижимой и экономически обоснованной точности.
Категории точности 1. Объекты особо высокого качества и уровня надежности (ракетная техника, космические аппараты, атомная техника)
n
= 4;
;
погрешность 7
÷ 12,5 %.
2. Объекты высокого качества и уровня надежности, работа которых связана с безопасностью людей (самолеты, АТС (автомобили), железнодорожный и водный транспорт, медицинское оборудование)
n
= 3;
;
предельная погрешность 12,5
÷ 20,0 %.
3. Объекты, требующие экономически оптимального качества и оптимальной надежности
n
= 2;
;
предельная погрешность 20,0
÷ 31,0 %.
4. Объекты, отказы которых вызывают второстепенные последствия, и не подлежащие обязательному контролю
n
= 1;
;
предельная погрешность более
.
С учетом изложенного приведенная погрешность в оценке i-го структурного параметра по j-му диагностическому параметру составит:
,
(7.3)
где Ui — предельное отклонение i-го структурного параметра;
—
предельное
значение j-го диагностического
(измеряемого) параметра.
Экономическая точность обработки - понятие условное, определяющее возможность выбора способа обработки деталей с необходимой точностью при минимальных затратах времени и труда.. Достижимая точность - максимальная точность, которая может быть достигнута при обработке детали рабочим высокой квалификации в условиях производства, предназначенных для обработки деталей с заданной точностью. Сравнением экономической и достижимой точности определяют совершенство технологического процесса обработки детали.

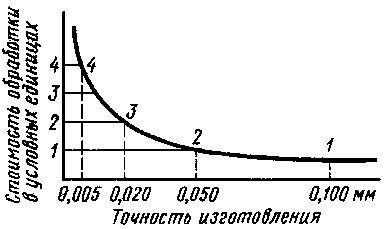

На рисунке приведена зависимость стоимости обработки детали от точности ее изготовления
