33. Перенапряж. В тр. Меры защиты от перенапр.

Перенапр. – это кратковремен. процессы, имеющ. характер отдельн. коротких импульсов, вызван. разл. причинами:

а) коммутационн.(быстрое измен. напряж.)

б) КЗ или причины авар. характера

в) явления атмосф. хар-ра

Перенапр. вызыв. процессами вкл. и выкл., воздейств. в основном на гл. изоляцию обмотки и могут превышать номин. фазн. напряж. в 2-5 раз. Перенапр. атм. хар-ра в 7-12 раз. Аварийного порядка 7-8 раз. Перенапр., кот. больше раб. напр. линии в 2,5 раза считается безопасн., в 3,5 раза – опасн.

Перенапр., вызванн. атм. причинами наиболее опасны для продольной изоляции (между катушкой, витками, обмоткой и витками). Хар-р процесса, происход. в тр. при перенапр. зависит от формы электромагн. волны. Различают:

1. апериодич. волны, кот. делятся на простые и сложные

2. п ериод. волны, возник. при коммутационн. процессах

При перенапр. наибольшей опасности подвергаются изоляция начальн. витков и катушек, т.к. в начальн моменты на них приходится максим. часть напряж.

Меры защиты тр. от перенапр. делятся на внешн. и внутренн.:

Внешняя защита служит для предотвращ. воздействия волн перенапр., снижая амплитуду волны и делая её более пологой.

– Правильный выбор трассы линии ЛЭП.

- Устройство заземл. торсов

- Установка разрядников разл. типа

- Создание специальн. искров. промежутков-координаторов

Т.о. координат. изоляции всей делают таким, чтобы изоляция оказалась макс.

внутренняя усилен. изоляция входных концевых катушек, а также емкостная защита, кот. служит для выравниван. начальн. и конечн. распред. напряж., а также для уменьшения опасных резонансных электромагн. колебаний.

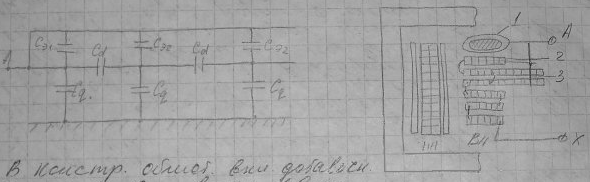

В конструкцию обмотки включены ёмкости С_э1 и С_э2 выполненные в виде электростат. экранов, кот. шунтир. ёмкости С_Д. С_q – поперечн. ёмкостки между витками и катушками и заземлен. частями магнитопровода бака. Степень неравном.:

C_{q регул.}=0 => α=0

Распред. напряж. вдоль обмотки приобрело бы равномерн. хар-р

Ёмкости на землю C_q устранить физич. невозможно, но можно скомпенсировать. Ток необходимы для необходимый для заряда этих ёмкостей присоед. защит. емкос.

Емкостная защиты состоит из емкостного кольца 1, установлен. у входной катушки 2. Оно выравнивает электрич. поле у начала обмотки С_э1. ёмкостное кольцо изготавливают из тонкой медной ленты шириной 20-30 мм, завёрнутой в кабельн. бумагу. Она наматывается на шайбу из электрокартона в 2 слоя. 3 – экранирующ. витки, представляющие собой разомкнутые мет. кольца, кот. прикреплен. на несколько 1ых катушек и охватывают их. Они увеличивают Эл. потенциалы у катушки C_э2 экранир.витки выполняются из того же провода, что и витки катушки. Они имеют усилен. изоляц. Всё начало экранир. витков и емкостное кольцо присоединены к началу обмотки А. Тр. с емкостной защитой называются грозоупорными.

34. Специальные тр-ры.

1 . 3-х обм-е тр-р.

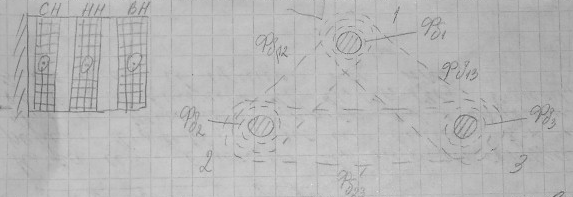

К огда сеть с напр-м U₁ питает одновр-но 2 др. сети с разл-ми U₂ и U₃, то можно вместо 2-х тр-в U₁/U₂ и U₁/U₃ устанав. 1 тр-р с 2-мя отдельными вторич обмотками, т.е. с 2-мя вторичн. U U₁/U₂/U₃ такой тр-р наз-т 3-х обмот. и прим-т на п/ст. Кроме основ. потока, кот сцеплён со всеми 3-мя обм-ми сущ-т потоки рассеяния кот. замык. вокруг каждой обмотки Ф_б1,2,3 и потоки рассеяния кот охватывают 2 обмотки. 3-х обм-й тр-р применять более экономично, из-за неодновр-ти пиковых значений нагрузок, полная мощность 3-х обм-готр-ра м.б. меньше мощн-ти 2-х обм-го. Под мощ-ю 3-х обм-готр. поним-т мощ-ть его первичн. обм. Стоим. и потери меньше чем 2-хобмот .

Имеет 2 коэф. тр-ции:

Утроитель частоты. - - - - - - - - - - - - - - - - - - - - - >

т ребуется в преобразоват. для устранения скачка выпрямленного U при работе с малой нагрузкой. Сх. основана на использовании 3-ей гармоники ЭДС возник. при насыщен. сердечников тр-ра подключают к сети 3-х фазн тока с f₁. При соед-ии вторич. обм. в треуг. 3-ей гармоники ЭДС отдельных фаз совп-т по времени. При этом в обм. циркулируют токи тройной частоты.

Пик тр-ры.

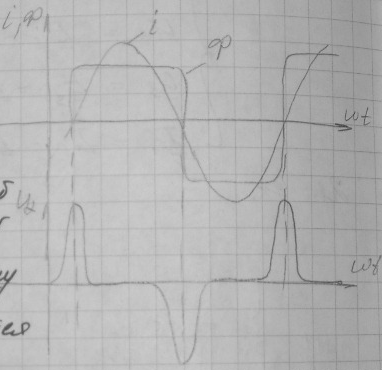

В электрон. технике для регулирования управляемых вентелей(тиристоров).Они м.б. получены с помощью обычного 2-х обм-го тр-ра сильно насыщен сердечн. I обм. подкл. к сети через большое актив. сопр-е. При большом добав. сопр-ии по 1-й обм-ке протекает sin-ый ток I₁ a поток имеет упрощенную форму т.к. сердечник насыщен. в 2-й обм-ке индуктируется пикообразн. U₂. Пик возн-т тогда когда поток и ток проходит через ноль т.е. U=0 и ток совпадает по фазе.

Сварочные тр-ры.

Для эл. дуговой сварки примен-т тр-ры с 2ым U обеспечивающю. зажигание и устойчивое горение дуги она имеет место при 2ом U₂=40…70 В для ограничения сварочного тока кз и кач-й сварки. Тр. должен иметь круто падающую внешн. хар-ку U₂=f (I₂)Инуктивность в цепи нагрузки при сварке должна регулир-ся .Для этой цели примен-т тр-ры с вкл. в цепь нагрузки реактивной кат-ки с регулир. возд. зазором δ.Регулируя индукт-ть изменяют форму внешн. хар-ки при чём регулир.делается вручную.U_д- напр-е горения дуги; I₂₁,I₂₂ – токи дуги. В свар. тр-х кз явл-ся нормальным эксплуатац. режимом cosφ=0.4….0,5. Место схемы с реактивной кат-й так же примен-т тр-р с увел-м магн-м рассеянием. Увел-е инд-го сопр-я рассеяния в свар-х тр-х достиг-ся тем что 1-я и 2-я обм. распол-ся наразных стержнях при увел-ии тока нагрузки во второй обм. поток вытесн. из стержня U₂ не дает, т.е. магнитная связь между обм-ми умень-т и ток нагрузки опаздывает значит влияние на режим работы, появл-ся реакция 2-й обм.
