Лекционный курс «Общая химическая технология полимеров» читается студентам 4 курса специальности 250500 - химическая технология высокомолекулярных соединений с применением технических средств обучения (аппараты ЛЭТИ, Полилюкс), что обеспечивает качественные иллюстрации на широком экране графического материала.
При работе со схемами авторы руководствовались эталонами [9], а также изображениями, принятыми в ведущих химико-технологических школах России [3,4,6].
Альбом технологических схем может быть использован студентами старших курсов специальности при работе над курсовыми и дипломными проектами, при выполнении индивидуальных заданий по специальным дисциплинам учебного плана, а также при подготовке к курсовым и государственному экзаменам по специальности.
Подготовлено на кафедре технологии полимерных материалов Тверского государственного технического университета, рассмотрено и рекомендовано к изданию на заседании кафедры технологии полимерных материалов (протокол №5 от 18 февраля 2003г.)
АЛЬБОМ ТЕХНОЛОГИЧЕСКИХ СХЕМ
По курсу «Общая химическая технология полимеров»
Составители: Никифоров В.А, Панкратов Е.А., Лагусева Е.И.
Редактор Т.С.Синицына
Технический редактор Г.В.Комарова
Подписано в печать |
|
|
Формат 60х84/16 |
|
Бумага писчая |
Физ.печ.л. |
Усл.печ.л. |
Уч.-изд.л. |
Тираж 100 экз |
Заказ № |
С - |
Издательство Тверского государственного технического университета
170026, Тверь, наб. Афанасия Никитина, 22
Тверской государственный технический университет, 2003
Полимеры, получаемые ступенчатой полимеризацией
(ПОЛИКОНДЕНСАЦИОННЫЕ ПОЛИМЕРЫ)

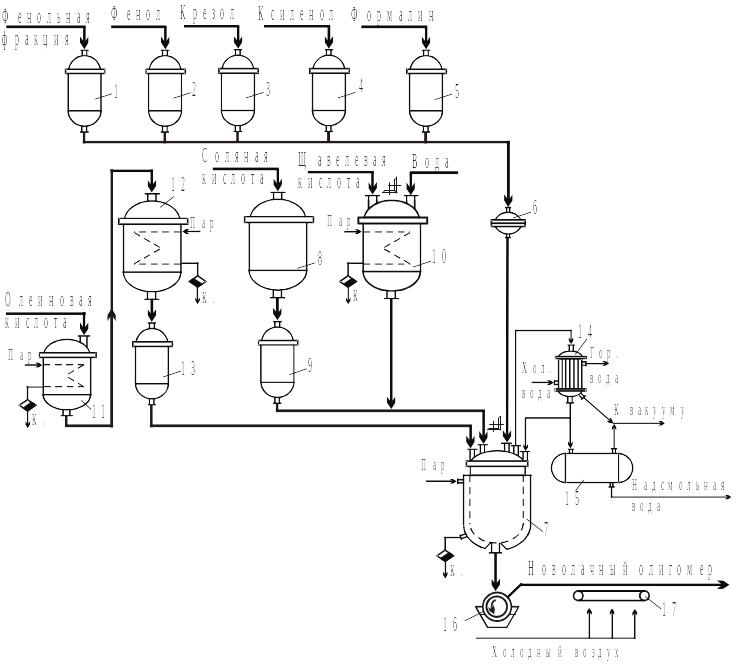

Рис. 1. Производство новолачных смол периодическим способом
1-5,9,13 - мерники для сырья и реагентов; 6 - фильтр; 7 - реактор; 8,12 - напорная емкость; 10 - аппарат для приготовления раствора щавелевой кислоты; 11 - плавитель; 14 - холодильник-конденсатор; 15 - сборник надсмольной воды; 16 - охлаждающий барабан; 17 - транспортер

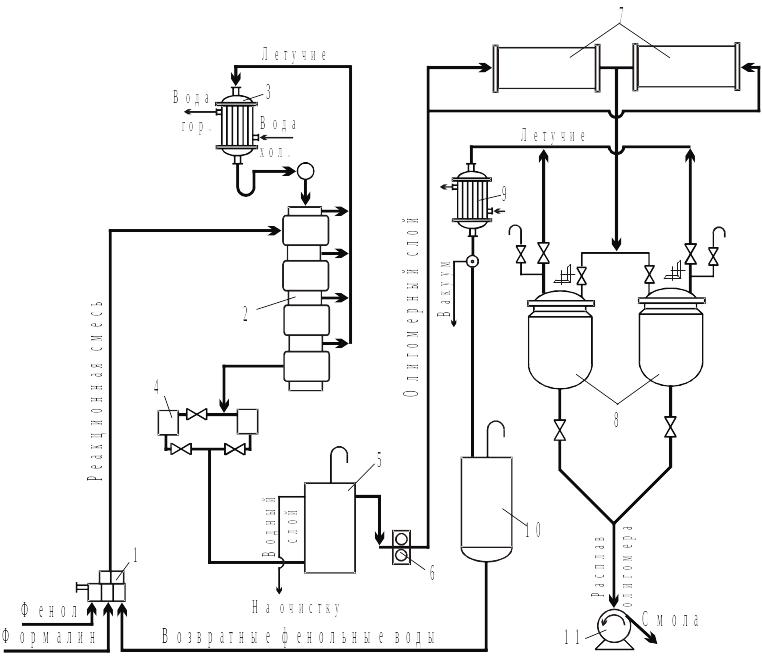

Рис. 2. Производство новолачных смол непрерывным способом
1 - дозировочный насос; 2 - реактор; 3,9 - холодильник; 4 - фильтр; 5 - флорентийский сосуд; 6 - шестеренчатый насос; 7 - сушильный аппарат; 8 - стандартизатор; 10 - сборник фенольной воды; 11 - охлаждающий барабан

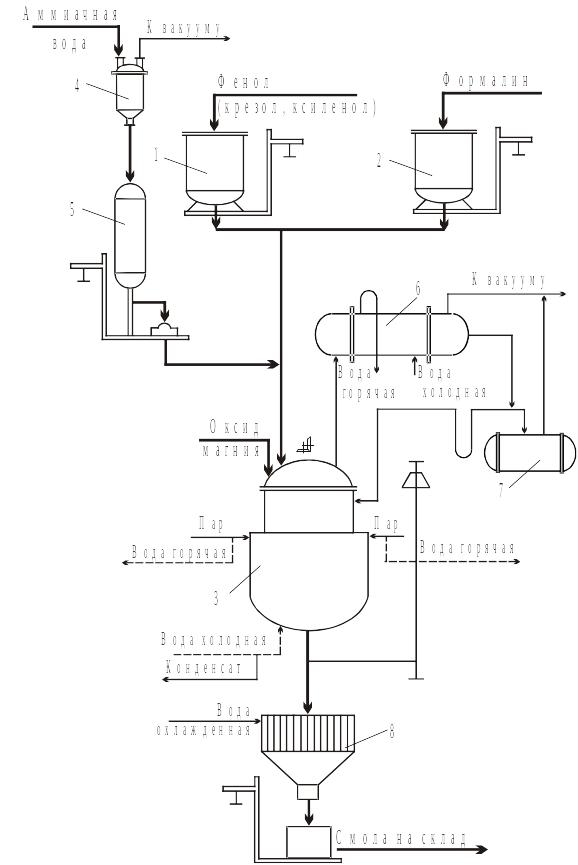

Рис. 3. Производство сухих резольных смол
1,2,5 - весовые мерники; 3 - реактор; 4 - вакуум-сборник; 6 - холодильник-конденсатор; 7 - сборник надсмольных вод; 8 - вагон-холодильник
Рис. 4. Производство карбамидных конденсационных растворов и смол периодическим методом
1 - реактор; 2 - хранилище формалина; 3 - подогреватель; 4 - напорная емкость; 5,7 - мерники; 6 - сетчатый фильтр

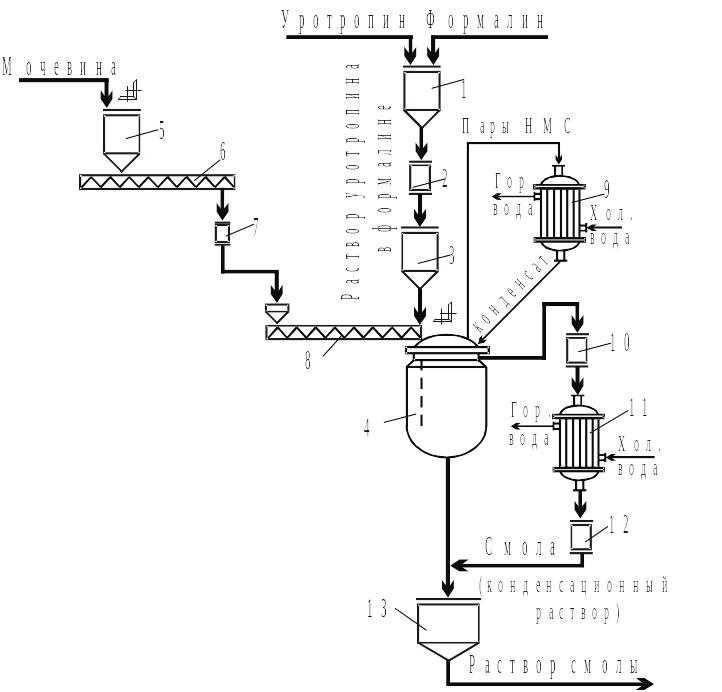

Рис. 5. Производство мочевиноформальдегидных смол непрерывным методом (моноаппаратная схема)
1 - аппарат для приготовления раствора уротропина в формалине; 2,10,12 - фильтры; 3 - напорный бак; 4 - реактор; 5 - ёмкость с ворошителем; 6,8 - шнековые питатели; 7 - дозировочные весы; 9,11 - холодильники; 13 - приемник-стандартизатор
Рис. 6. Производство унифицированных карбамидных смол непрерывным методом (двухаппаратная схема)
1 - смеситель - нейтрализатор формалина; 2 - сборник для растворения мочевины; 3 - первый корпус реактора; 4,6 - обратные холодильники; 5 - второй корпус реактора; 7 - выпарной аппарат; 8 - холодильник-конденсатор; 9 - сборник-нейтрализатор смолы; 10 - реактор дополиконденсации
Рис. 7. Непрерывное производство поликапроамида гидролитической полимеризацией
1,12 - бункер; 2 - плавитель; 3 - фильтр; 4 - реактор; 5 - аппарат для растворения соли АГ; 6 - холодильник; 7 - сборник; 8 - охлаждающий барабан; 9 - направляющие валки; 10 - тянущие валки; 11 - резательный станок; 13 - экстрактор; 14 - гребковая вакуумная сушилка
