Элементы электрической цепи

Активными элементами являются источники электрической энергии. Они подразделяются на источники напряжения – условное обозначение на рисунке.

Пассивные элементы – элементы, которые не являются источниками электрической энергии. Они делятся на диссипативные и реактивные.

Д иссипативные элементы – элементы, осуществляющие диссипацию (dissipatiоn – рассеивание) электрической энергии. Элементы с такими свойствами осуществляют преобразование электрической энергии в тепловую. Такими элементами являются резисторы. Они характеризуются электрическим сопротивлением, которое измеряется в омах (Ом). Их условное обозначение показано на рис. 1.2.

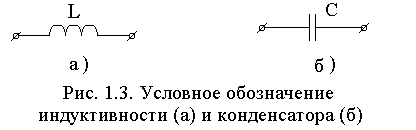

Р еактивные элементы – элементы, способные накапливать электрическую энергию и отдавать ее либо источнику, от которого эта энергия была получена, либо передавать другому элементу. В любом случае этот элемент не превращает электрическую энергию в тепловую. Такими элементами являются катушка индуктивности и конденсатор. На рис. 1.3 показано условное обозначение этих реактивных элементов.

Электрической цепью называется такое соединение электрических элементов, при котором под воздействием источника электрической энергии в элементах протекает электрический ток.

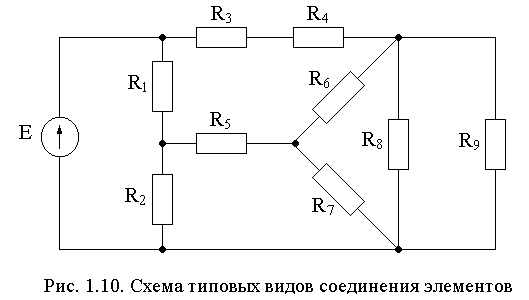

Узел – точка соединения трех и более элементов.

Ветвь – участок цепи, содержащий хотя бы один элемент и находящийся между двумя ближайшими узлами.

Контур – замкнутая часть электрической цепи.

Перемычка – это электрический проводник с нулевым сопротивлением, подсоединенный своими концами к различным двум точкам схемы.

К лассификация электрической цепи осуществляется по следующим признакам:

– наличие или отсутствие в цепи источника электрической энергии;

– наличие или отсутствие в цепи диссипативных элементов;

– в зависимости от характера вольтамперных характеристик электрических элементов;

– в зависимости от количества выводов электрической цепи.

Пассивной цепью называется цепь, не содержащая источника электрической энергии. В такой цепи присутствуют только диссипативные и реактивные элементы.

Активной цепью называется цепь, содержащая хотя бы один источник электрической энергии. К активным цепям относятся цепи, содержащие и усилительные элементы – транзисторы и электронные лампы, т. к. в их схемы замещения входят источники электрической энергии.

Все пассивные и активные цепи, в свою очередь, подразделяются на реактивные и диссипативные.

Реактивной цепью называется цепь, содержащая только реактивные элементы. В таких цепях нет диссипативных элементов, а реактивные элементы считают идеальными.

Д иссипативной цепью называется цепь, содержащая хотя бы один диссипативный элемент. Это может быть резистор или реальный реактивный элемент. Очевидно, что в действительности все цепи диссипативные. Однако часто диссипативные составляющие в реактивных элементах очень малы и ими можно пренебрегать. Тем не менее, необходимо каждый раз это оценивать и оговаривать.

Наконец, все названные типы цепей в зависимости от вида вольтамперных характеристик элементов подразделяются на линейные и нелинейные.

Линейной электрической цепью называется цепь, содержащая только элементы с линейной вольтамперной характеристикой.

Нелинейной электрической цепью называется цепь, содержащая хотя бы один элемент с нелинейной вольтамперной характеристикой.
