Основные параметры цилиндрических редукторов

Редукторы цилиндрические горизонтальные двухступенчатые крановые, тип РК (РК-500, РК-600)

С хемы сборки редукторов

Основные технические характеристики

Типоразмер редуктора	Передаточное число u	Мт, Н*м	Масса редуктора, кг	Aw_T	Aw_Б
РК-500	8, 10, 12.5, 16, 20, 22.4, 31.5, 40, 50	18800	1230	500	350
РК-600	8, 10, 12.5, 16, 20, 22.4, 31.5, 40, 50	28700	2130	600	400

Габаритные и присоединительные размеры

Типоразмер редуктора	L	L₁	L₂	L₃	L₄	L₅	B	B₁	B₂	H	H₁	H₂	H₃	d
РК-500	1640	1120	300	610	550	510	580	520	408	875	400	105	35	32
РК-600	1900	1360	350	870	595.5	550	660	590	472	965	400	200	40	32

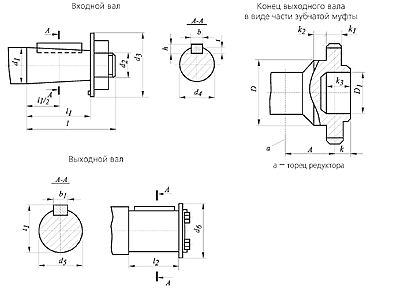

Размеры концов валов

Размеры концов входных и выходных валов

Типоразмер редуктора	Входной вал										Выходной вал
Типоразмер редуктора	d₁	d₂	d₃	d₄	l	l₁	b	h	t	d₅		d₆	l₂	t₁	b₁
РК-500	90	М64х4	130	83.5	170	130	22	14	9	130		150	200	141	32
РК-600	90	М64х4	130	83.5	170	130	22	14	9	150		170	200	162	36

Размеры конца выходного вала в виде части зубчатой муфты

Типоразмер редуктора	m	z	A	k	k₁	k₂	k₃	D	D₁
РК-500	8	54	73	40	50	22	78	260	190
РК-600	10 8	48 54	70 70	50 40	60 50	16 22	85 78	280 260	200 190

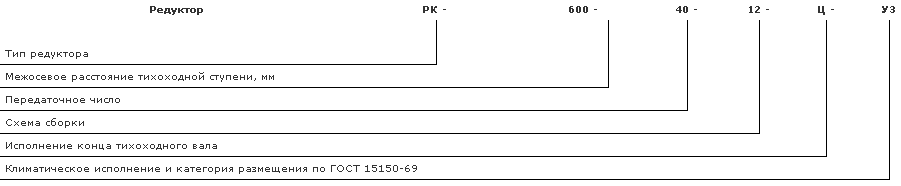

У словное обозначение редуктора при заказе

Примечание.

Исполнение конца тихоходного вала может быть цилиндрическим - Ц или в виде части зубчатой муфты - М.

Исполнение тихоходного вала в виде части зубчатой муфты выполняется по вариантам сборки-11,12, 21, 22, 31, 32.

Редукторы горизонтальные двухступенчатые с зац. Новикова ЦДН-630, ЦДН-710

Основные технические характеристики редукторов ЦДН

Наименование технических характеристик	Типоразмер редуктора
Наименование технических характеристик	ЦДН-630	ЦДН-710
Передаточные числа	8; 9; 10; 11,2; 12,5; 14; 16; 18; 20; 22,4; 25; 28; 31,5; 35,5; 40; 45; 50
Допускаемая радиальная консольная нагрузка на тихоходном валу, Н	67000	80000
Номинальный крутящий момент на тихоходном валу, Н.м	71000	100000
КПД	0,96
Масса, кг	3330	4540

Габаритные и присоединительные размеры редукторов ЦДН

Редуктор	Aw т	Aw б	A	A 1	B	H	H 1	L	L 1	L 2	L 3	L 4		L 5
												і=8...25	і=28...50
ЦДН-630	630	400	1770	540	650	1225	630	1935	1920	575	657	610	570	760
ЦДН-710	710	450	2010	600	740	1390	710	2175	2160	660	742	660	620	870

Присоединительные размеры цилиндрических валов редукторов ЦДН

быстроходный вал
Редуктор		d	l	b	t
ЦДН-630	і=8...25	110	210	28	116
ЦДН-630	і=28...50	80	170	22	85
ЦДН-710	і=8...25	125	210	32	132
ЦДН-710	і=28...50	100	170	28	106

тихоходный вал
Редуктор	d	l	b	t
ЦДН-630	220	350	50	231
ЦДН-710	250	410	56	262

Варианты сборки редукторов по ГОСТ 20373

Редукторы горизонтальные двухступенчатые с зацеплением Новикова 1Ц2Н-450, 1Ц2Н-500

Пример записи условного обозначения:

Варианты сборки:

Технические характеристики:

Тип				1Ц2Н-450		1Ц2Н- 500
Передаточное число				8; 10; 12,5; 16; 20; 25; 31,5; 40; 50
Номинальный крутящий момент на выходном валу, кНм		mm	35,5		40
		max	35,5		50
Номинальная передаваемая мощность, кВт		mm	112		126
		max	697		589
Допускаемая радиальная консольная нагрузка, приложенная в середине посадочной части вала, кН	Выходного	mm	71,0		100,0
		max	71,0		100,0
	Входного	mm	6,3		6,3
		max	10		12,5
Масса, кг, не более				1 530		2 100

Габаритные и присоединительные размеры:

Тип	aw1	aw2	aw3	L	l0	l1	l2	l3	l4	B	B1	B2	H	H1	d
1Ц2Н-450	-	280	450	1470	260	530	500	650	1060	630	590	515	955	475	35
1Ц2Н-500	-	315	500	1680	360	615	530	690	1220	700	650	580	1055	530	42

Размеры конца выходного вала в виде зубчатой муфты.

Тип	m	z	d	d1	B	b	k	L
1Ц2Н-450	10	40	160F8	200	70	50	40	400
1Ц2Н-500	10	40	160F8	200	70	50	40	430

Размеры концов входного и выходного вала:

цилиндрического

Тип	d	t	b	l
входного вала
1Ц2Н-450	80m6	85	22	170
1Ц2Н-500	90m6	95	25	170
выходного вала
1Ц2Н-450	160m6	169	40	300
1Ц2Н-500	180m6	190	45	300

коническогок

Тип	d	d1	l	l1	b	L	t
входного вала
1Ц2Н-450	80	73,5	170	130	20	500	78
1Ц2Н-500	90	83,5	170	130	22	530	88,5
Выходного вала
1Ц2Н-450	160	148	300	240	36	650	156
1Ц2Н-500	180	168	300	240	40	690	177

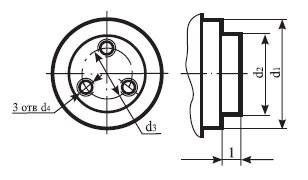

Конец выходного вала для подключения приборов и автоматики.

Тип	d1	d2	d3	d4	l
1Ц2Н-450	180h10	75h9	55	M8	5
1Ц2Н-500	190h10	75h8	55	M8	5

Редукторы цилиндрические горизонтальные одноступенчатые, тип 1ЦУ (ЦУ)

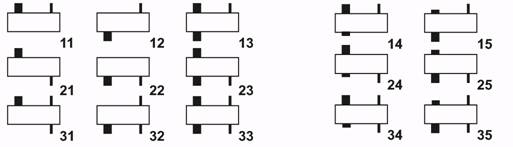

Схемы сборки редукторов:

Типоразмер редуктора	Передаточное число u	Мт, Н*м	Масса редуктора, кг	Aw
1ЦУ-100	1.6, 2.0, 2.5, 3.15, 4.0, 5.0, 6.3	315	20	100
1ЦУ-160		1250	77.5	160
1ЦУ-200		2500	135	200
1ЦУ-250		5000	250	250

Габаритные и присоединительные размеры

Типоразмер редуктора	L	L1	L2	L3	L4	L5	B	B1	B2	H	H1	H2	d
1ЦУ-100	315	85	224	132	136	155	140	132	95	224	112	22	15
1ЦУ-160	475	136	355	195	218	218	185	175	125	335	170	28	24
1ЦУ-200	580	165	437	236	230	265	212	200	136	425	212	36	24
1ЦУ-250	710	212	545	290	280	315	265	250	185	530	265	40	28

Размеры концов входных и выходных валов

Типоразмер редуктора	Вал	d1	d2	d3	d4	l	l1	b	h	t
1ЦУ-100	входной	25	22,9	М16х1.5	45	60	42	5	6	3
1ЦУ-160		45	40,9	М30х2	75	110	82	12	9	5
1ЦУ-200		55	50,9	МЗ6хЗ	88	140	82	14	11	5,5
1ЦУ-250		70	64,75	М48хЗ	100	140	105	18	14	7
1ЦУ-100	выходной	35	32,1	М20х1.5	50	80	58	6	5	3,5
1ЦУ-160		55	50,9	МЗ6хЗ	88	110	82	14	8	5,5
1ЦУ-200		70	64,75	М48хЗ	100	140	105	18	9	7
1ЦУ-250		90	83,5	М64х4	130	170	130	22	11	9

Условное обозначение редуктора при заказе

Редуктор

1ЦУ -

160 -

2.5 -

23 -

К -

У3

Тип редуктора

Межосевое расстояние, мм

Передаточное число

Схема сборки

Исполнение конца тихоходного вала

Климатическое исполнение и категория размещения по ГОСТ 15150-69
