18) Фонари производственных зданий

Фонари – специальные конструкции в покрытии ПЗ, способные пропускать внутрь лучистую энергию видимой части солнечного спектра и предназначенные для освещения и аэрации.

Световые фонари – для освещения, аэрационные – для воздухообмена. Световые фонари могут выполнять аэрационные функции (светоаэрационные фонари).

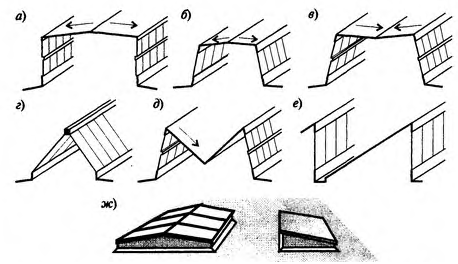

а – прямоугольные б, в – трапециевидные г – треугольные д – М-образные е – шедовые ж – зенитные (панельные и точечные)

Трапециевидные, треугольные и зенитные – высокая светоактивность, но загрязняемы, сложно устроить открывающиеся створки.

М-образные – хорошие аэрационные качества.

Шедовые – при ориентации на север предотвращают проникновение прямых солнечных лучей.

Прямоугольные – конструктивно самые простые. Мало загрязняются, пропускают мало солнечных лучей, легко устроить открывающиеся створки.

Зенитные – легкие, хорошо освещают, сохраняют тепло. Могут выполнять аэрационные функции.

При прочих равных здания с фонарями дороже в среднем на 10%, поэтому фонари устраивают в строго оговоренных случаях, когда это действительно необходимо.

Световые и светоаэрационные фонари выполняют в основном прямоугольные и зенитные.

Прямоугольные светоаэрационные фонари – при избытках тепловыделений в зданиях более 23 Вт/м²*ч. Зенитные светоаэрационные фонари – при небольших избытках тепловыделений в зданиях менее 23 Вт/м²*ч.

Также используют светопрозрачные панели покрытия. Такие панели имеют размеры плит покрытия.

Аэрационные фонари используют в случах, когда есть источники с большим выделением тепла и пыли, равномерно распределенные по площади помещения (если неравномерно, то исп. аэрационные шахты).

19) Стены промышленных зданий. Перегородки.

20) Полы производственных зданий.

При выборе вида и конструкции пола исходят из характера производственных воздействий на него и обеспечения долговечности и эксплуатационной надежности пола.

Воздействия на полы подразделяют на: механические, ходьба работающих и движение безрельсовых транспортных средств, перекатывание и передвижка различных предметов, нагрузки от оборудования, продукции; жидкостные, тепловые.

Полы должны удовлетворять следующим требованиям: обладать высокой механической прочностью, ровной и гладкой поверхностью; не скользить; мало истираться и не пылить при езде тележек и ходьбе; иметь хорошую эластичность; быть бесшумным при езде транспортных средств и ходьбе людей; обладать малым коэффициентом теплоусвоения; иметь высокую стойкость против возгорания , водонепроницаемость и стойкость против химической агрессии, не проводить электроток; обеспечить возможность проведения быстрого и легкого ремонта, быть индустриальными в строительстве, легко очищаться.

Конструкции элементов полов

Покрытие – верхний слой пола, непосредственно подвергающийся эксплуатационным воздействиям. Покрытие пола назначают от вида воздействий.

1) бесшовные полы со сплошными покрытиями ( выполняют из бетона и бетонас различными добавками, асфальтобетона, цементно - песчаного раствора, полимеров)

2) полы с покрытием из штучных материалов ( используют железобетонные и металлические плиты, керамические, пластмассовые плитки, деревянные торцовые шашки, кирпич и др.)

3) полы из рулонных покрытий( линолеум, плиты пвх)

4)листовые материалы (цементно – стружечные плиты и др.) применяют во вспомогательных помещениях.

Подстилающий слой - элемент пола, распределяющий нагрузки на грунт. Его выполняют из бетона, асфальтобетона, гравия, щебня, песка и др. бетонный подстилающий слой рекомендуется при воздействии на конструкцию пола агрессивных сред. Предусматривают деформационные швы через 8…12 м.

Прослойка – промежуточный слой, связывающий покрытие с нижележащим слоем или служащий для покрытия упругой постелью. В качестве прослоек используют: цпр (10 – 15 мм), цпр с добавками латекса (10т-15 мм), жидкое стекло с уплотняющей добавкой ( 10-12 мм), связующие на битумных мастик (2-3 мм), синтетических смол (3-4 мм), мелкозернисстого бетона ( 30-35 мм). Прослойки могут выполнять теплоизолирующии ф –ии, тогда используют теплоизол. Материалы (60 – 150 мм).

Стяжка – слой пола, служащий для выравнивания поверхности нижележащего слоя, укрытия различных трубопроводов, распределения нагрузок по нежестким слоям пола на перекрытие, обеспечения нормируемого теплоусвоения пола, придания покрытию пола заданного уклона

Гидроизоляция – элемент пола, препятствующий проникновению через пол сточных и других жидкостей, а также прониканию в пол грунтовых вод.

Основания под полы – в многоэтажных зд. Служат плиты междуэтажных перекрытий, а в одноэтажных – грунты основания.

Полы со сплошными покрытиями - по сравнению с конструкциями полов из штучных материалов они лучше поддаются механизации устройства и во многих случаях дешевле.

1) Глинобитные

2)Гравийные и щебеночные полы

3) Бетонные полы

Устраивают в цехах с повышенной влажностью, при попадании на пол минеральных масел и органических растворителей. Обладают высокой прочностью против механических воздействий вследствие движения транспорта, падения предметов. Толщина покрытия от 20 до 50 мм. Устраивают из 2 -3 слоев бетона.

-: нестойкость против воздействия кислот и щелочей, пыльность и непривлекательный вид.

А) металлоцементные ( покрывочный слой устраивают из смеси цемента и металлических добавок)

Б) жаростойкие бетонные покрытия (выполняют на основе глиноземистых цементов, жидкого стекла и различных видов портландцементов.)

В) силикатные ( полы с порытиями из бетонов на основе жидкого стекла. Обладают хорошей стойкостью против воздействия кислот и жаростойкостью. Толщиной 30 -50 мм. Для стойкости наносят слой лака.)

Г)асфальтобетонные покрытия ( выполняют из смеси битума с минеральным порошком, песком, щебнем или гравием. Толщиной 25 -50 мм. Применяют в мокрых зонах здания.)

Полимерцебетонные( в производственных помещениях, где требуются высокие требования к чистоте. Выполняют из смеси цемента, песка, щебня пигментов и полимерных добавок. Включение полимеров повышает прочность при растяжение и ударах, увеличивает износостойкость и понижает пылеотделение при эксплуатации. )

Наливные полы с полимерными покрытиями ( беспыльны, могут иметь разнообразный по цвету и рисунку вид, удобны в устройстве и эксплуатации. Наиболее чистые. Состоит из бетонного подстилающего слоя, стяжки и покрытия из наливного или мастичного состава.)

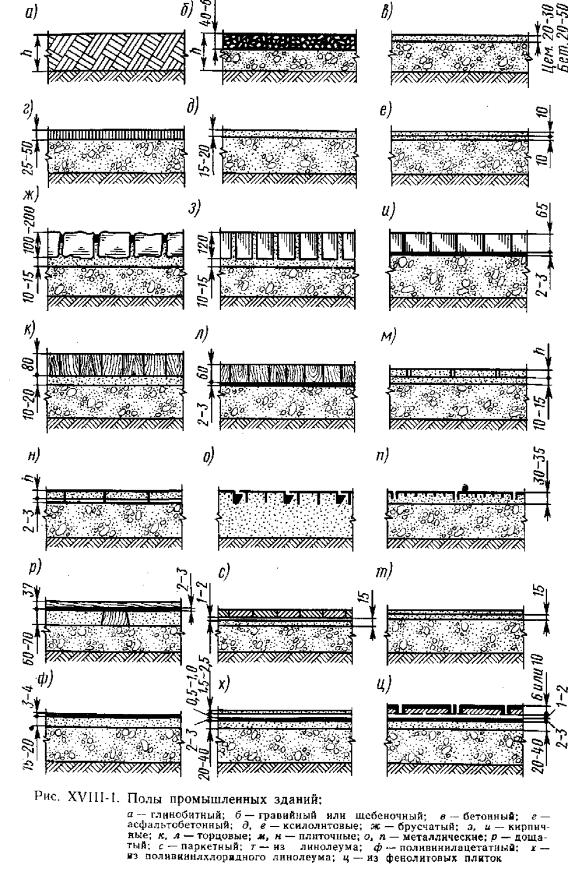

Полы с покрытиям из штучных, рулонных и листовых материалов

1) полы из крупноразмерных комплесных бетонных плит

2) полы из мелкоразмерных блоков, плит и других элементов. ( выполняют из бетонных блоков и плиток, керамики, шлакоситалла, металла, дерева, полимерных материалов, камней, кирпича и др.)

Плиточные полы: керамика, шлакосилат и литого шлака и на основе синтетических материалов. ( плитки укладывают по прослойке из цпр, раствора на жидком стекле или на мастиках и смолах.)

Каменные полы ( из природного камня, кирпича и плит каменного литья)

Брусчатые каменные полы ( из гранита, базальта, диабаза на цпр)

Кирпичные полы( укладывают кирпичи на ребро или плашмя)

Полы из торцовых шашек( в помещениях где подвергаются полы ударам)

Металлические полы ( из чугунных дырчатых и стальных штампованных перфорированных плит устраивают по прослойке из бетона или песка)

3) Полы из рулонных и листовых материалов ( отличаются меньшим количеством швов в покрытии, большим разнообразием и меньшей трудоемкостью при устройстве.

Полы из рулонных выполняют из ленолиума.

К полам из листовых материалов относят полы из твердых древесно – волокнистых, древесно – стружечных, цементно – стружечных и винил пластовых листов. Толщина от 3 до 19 мм. Устраивают в основном во вспомогательных производствах.
