16) Покрытия с прогонами. Настилы.

Прогоны выполняют из железобетона и металла. Железобетонные прогоны из –за большой массы применяют редко. Прогоны длиной 6 м. имеют сплошное сечение, а при длине 12 м. – решетчатое. К стропильным конструкциям прогоны крепят с помощью уголков и болтов.

При прогонной схеме покрытия применяют легкие конструкции ограждения:

1) асбестоцементные и металлические листы

2) асбестоцементные панели каркасного и коробчатого типа

А) Каркасного типа размером 1,5 на 3,0 м.

Б) коробчатого типа ( выполненных из асбестоцементных листов толщиной10 ммм) длина 1500- 3000 мм, ширину 700 мм, высоту 120 мм.

3) панели экструзионные (надежно в покрытиях бескрановых зданий, или в зданиях где нет динамических нагрузок.) Опирают на прогоны с шагом 3 м.

4)настилы с использованием профилированных стальных и алюминиевых листов

А) металлические покрытия послойной сборки. Длиной от 3 до 12 м. укладывают на прогоны с шагом 3 м.

Б) двухслойные панели ( изготавливают в заводских условиях с заливочной пенопластовой теплоизоляцией) длина от 3 -12. Шириной от 0, 74 до 0,845 м.

В) трехслойные панели( выполняют из 2 профилированных стальных листов и слоя утеплителя.

5) плиты из армоцемента и легких бетонов

Для устройства неутепленных покрытий используют

1) асбестоцементные волнистые листы

Их размеры составляют: ширина 1125, 1000 и 1220; длина 1750… 2500; 2300… 2800 и 3300 мм; толщина 7, 5; 8 и 10 мм. Листы укладывают по стальным прогонам, шаг которых составляет 1, 5 м. Величина продольной нахлестки должна составлять не менее 150 мм, а поперечной - одну волну. Крепят их к прогонам крюками или кляммерами из полосовой стали.

2)стальные профилированные листы

используют редко из – за их высокой стоимости и необходимости экономии металла. Крепят к прогонам аналогично асбестоцементным.

3)армоцементные плиты ребристого типа

Изготавливают длиной 1, 5 и 3 м., шириной 0,5 м. и толщиной 20 мм. Шаг продольных и поперечных ребер в плите составляет 250 мм, что обеспечивает им большую жесткость и хорошую несущую способность. Крепят к прогонам сваркой в 3 точках.

4) железобетонные плиты

Длиной 3 м и шириной 1, 5 мю применяют при отсутсвии или невозможности использования крупноразмерных. Крепят к прогонам сваркой в 3 точках.

17) Кровли и водоотвод с покрытий.

Кровли промышленных зданий работают в тяжелых эксплуатационных условиях. Помимо воздействий внешней и внутренней среды на прочность и водонепроницаемость кровли оказывает влияние неравномерная осадка здания, температурные деформации, усадка железобетонных настилов, вибрация и др.

Материал и конструкцию кровли назначают в основном в зависимости от уклона покрытия и вида воздействий.

По виду материалов кровли бывают:

1) Рулонные кровли

Выполняют из рубероида, толя, гидроизола и полимерных пленок. Кровли из рубероида, толя и гидроизола устраивают 4- хслойными при уклонах до 2, 5% и 3-хслойными - при уклонах от 2, 5 до 10%. Двухслойные кровли рекомендуются при уклонах от 15 до 25% на теплостойких мастиках.

Для наклейки рубероида, толя и гидроизола используют горячие и холодные мастики с различной теплостойкостью. Для повышения срока службы их делают малоуклонными (1, 5 – 2,5%) и покрывают защитным слоем толщиной 10.. 20мм из гравия, втопленного в горячую мастику. Рулонные кровли эффективны в районах с низкими зимними температурами и резко континентальным климатом.

2)Мастичные кровли

Обладают высокими водоизоляционными свойствами, устойчивы против атмосферных и механических воздействий. Их выполняют из горячих битумных или резино- битумных мастик либо на водных битумных эмульсиях. Эксплуатационные качества мастичных кровель повышается при армировании их стеклохолстами, стеклосетками, рубленым стекловолокном и при устройстве защитного слоя из мелкого гравия.

3)асбестоцементные

4) металлические

Способы водоотвода и область их применения

1) наружный водоотвод( в неотапливаемых зданиях)

А) неорганизованный водоотвод( сброс воды происходи по свесам карниза)

Б) организованный ( вода с кровли отводится по желобам и водосточным трубам, расстояние между водосточн. Трубами принимают не более 24 м. )

-: применяют редко т. к. при неорганизованном водоотводе от воды увлажняются стены, что снижает теплотехнические качества и долговечность. При организованном водоотводе может быть замерзание воды в трубах и желобах, что выведет систему из строя.

Для наружного водоотвода придусматривают на продольных стенах карнизы ( вынос не менее 0, 5 м при высоте стен 6м. ) При неорганизованном водоотводе сток воды происходит по все длине карниза.

В зданиях с кирпичными и мелкоблочными стенами карнизы выполняют из кирпича с выносом до 300 мм.

В стенах из крупных бетонных блоков и панелей карнизы выполняют из сборных железобетонных карнизных панелей, длиной до 6 м.

По периметру карниза в зданиях высотой более 10 м на кровлях с уклонами от 5 до 35% следует предусматривать решетчатое ограждение не мене 600 мм.

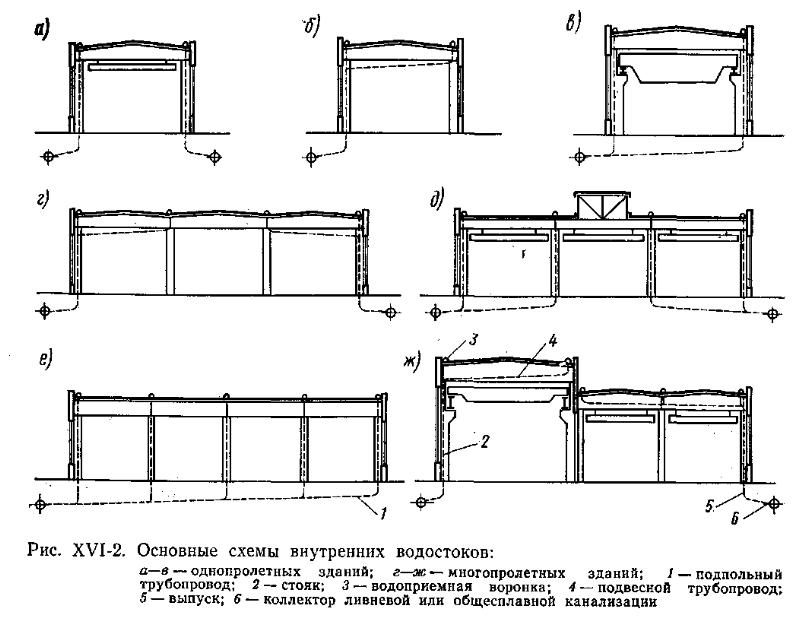

2)внутренний водоотвод ( в отапливаемых зданиях)

Система внутреннего водоотвода состоит из водоприемных воронок, водосточных труб, стояков, подпольных или подвесных трубопроводов и выпусков. Водоприемные воронки направляют стекающую с кровли дождевую или талую воду в стояки, откуда она по трубопроводам и выпускам поступает в сеть ливневой или общесплавной канализации.
