23) Железобетонные балки перекрытия. Подстропильные балки.

П ри одинаковом шаге колонн в крайнем и среднем ряду – применяют только стропильные элементы. При разном шаге (часто например крайние 6м средние 12м) применяют и стропильные, и подстропильные элементы.

Сборные жб балки применяют для устройства односкатных, многоскатных и плоских покрытий в зданиях с пролетами от 6 до 24 м.

6 и 9м – для покрытий с плоской кровлей. 6м – тавр, 9м – двутавр

12м – двутавр с параллельными поясами. Используется для устройства плоской или скатной кровли при шаге колонн 6м.

18м – предварительно напряженные двускатные балки двутавр или решетчатого типа.

24м - предварительно напряженные двускатные балки двутавр или решетчатого типа. Двутавровая балка наиболее эффективна, т.к. используется при шаге колонн 6 и 12м. Решетчатая облегчает прокладку коммуникаций наверху здания, но более материалоемка, а также может быть использована только при шаге колонн 6м.

По сравнению с балками, большую эффективность имеют фермы – менее материалоемки, меньшая масса, возможность использования межферменного пространства.

24) Железобетонные фермы перекрытия. Подстропильные фермы.

При одинаковом шаге колонн в крайнем и среднем ряду – применяют только стропильные элементы. При разном шаге (часто например крайние 6м средние 12м) применяют и стропильные, и подстропильные элементы.

По сравнению с балками, большую эффективность имеют фермы – менее материалоемки, меньшая масса, возможность использования межферменного пространства. Фермы из сборного жб применяют для устройства покрытий 18 и 24м. Практикой подтверждается, что жб фермы 24м и более менее эффективны, чем стальные фермы таких же размеров.

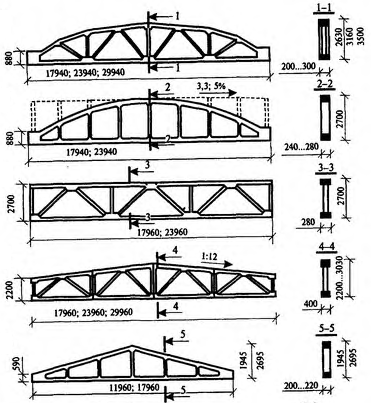

Фермы подразделяют на сегментные, безраскосные, с параллельными поясами, полигональные и треугольные Сегментные раскосные фермы предназначены для покрытия зданий с неагрессивной средой, при шаге колонн 6 или 12м. Устанавливают как на подстропильные фермы, так и на сами колонны.

Безраскосные фермы используют для скатных и малоуклонных покрытий при шаге колонн 6 и 12м. (лучше используется межферменное пространство; более просты в изготовлении; можно использовать в зданиях с агрессивной средой)

Полигональные фермы и фермы с параллельными поясами используют реже, потому что они имеют большую высоту на опоре, за счет чего увеличивается неполезный объем здания, высота стен, а также возникает необходимость в дополнительных связях в покрытии.

В неотапливаемых зданиях применяют треугольные фермы под кровлю из асбестоцементных или профилированных металлических листов.

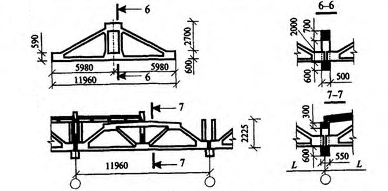

Для вариантов скатных и малоуклонных покрытий разработаны подстропильные фермы.

25) Генеральные планы пз

Рациональное размещение зданий, сооружений и инженерных коммуникаций в соответствии с градостроительными принципами и технологическими требованиями.

Хозяйственное, транспортное и инженерно-техническое обеспечение производства.

Социальное и бытовое обслуживание рабочих.

Благоустройство и охрана территории и окружающей среды.

Согласно ситуационному плану разрабатывают необходимые рациональные инженерные, транспортные, производственные и хозяйственные связи проектируемого предприятия с уже существующими, а также с общей сетью дорог. Устанавливают границы санитарно-защитных зон.

Функциональное зонирование - предзаводская, производственная, подсобная, складская и другие зоны.

Блокирование зданий.

Модульная координация – кварталы (участок между красными линиями проездов) и панели (кварталы между ближайшими параллельными проездами) застройки.

Организация движения транспорта на территории.

Благоустройство территории – проектирование озеленения, пешеходных дорожек, макт отдыха, малых арх форм и др.

Чем больше людей, предполагается, будут находиться на некоторой территории, тем насыщенней и продуманней должно быть ее благоустройство. В местах с малым количеством людей благоустройство сводится к лишь к планировке дорог, пешеходных сетей и озеленения.

Большое внимание уделяют озеленению территории, т.к. это улучшает микроклиматические и санитарно-технические условия среды, создает визуальный комфорт, а также позволяет скрыть наземные коммуникации.

Технико-экономические показатели ГП (ТЭП)

1 Площадь территории 2 Площадь застройки 3 Плотность застройки (отношение площади З к площади Т) 4 Отношение площади зеленых насаждений к площади Т (характеризует степень благоустройства; является санитарно-техническим показателем)
