Тугоплавкие металлы

Вольфрам — чрезвычайно тяжелый твердый металл серого цвета. Из всех металлов он обладает наиболее высокой температурой плавления. Вольфрам получают из руд различного состава. При механической обработке ковкой и волочением вольфрам приобретает волокнистую структуру; этим объясняется гибкость тонких вольфрамовых нитей. С уменьшением толщины вольфрамовой проволокисильно возрастает и её предел прочности при растяжении (от 500÷600 МПа для стержней диаметром 5 мм до 3000÷4000 МПа для тонких нитей); относительное удлинение перед разрывом таких нитей около 4%. Вольфрам применяют также для изготовления контактов. Их достоинства: устойчивость в работе, малый механический износ, дугостойкость, отсутствие привариваемости вследствии тугоплавкости. Недостатки – трудность обработки, образование оксидных плёнок и необходимость применения больших давлений для обеспечения малых электрических сопротивлений контакта.

Молибден. Молибден применяют в электровакуумной технике при менее высоких температурах, чем вольфрам. Механическая прочность молибдена в большой степени зависит от механической обработки. Значение _р от 350 до 2500 МПа, а l/l составляет от 2 до 55%. Плотность молибдена почти в 2 раза меньше чем у вольфрама. Молибден используется для изготовления контактов.

Благородные металлы

Золото - жёлтый металл высокой пластичности, весьма устойчивый к коррозии. Значение _р = 150 МПа, а l/l =40%. Используется для покрытия контактов в электронных изделиях, при изготовлении микросхем и фотоэлементов.

Серебро – белый блестящий металл, стойкий к окислению при нормальных условиях. Имеет наименьшее удельное сопротивление при нормальной температуре среди всех металлов. Значение _р = 200 МПа, а l/l =50%. Используется для контактов, рассчитанных на небольшие токи. Серебро применяют также для непосредственного нанесения на диэлектрики в качестве обкладок в производстве керамических и слюдяных конденсаторов. Недостатком серебра является его склонность к миграции внутрь диэлектрика, на который нанесено серебро, в условиях высокой влажности, а также при высоких температурах окружающей среды. Химическая стойкость серебра по сравнению с другими благородными металлами понижена.

Платина — металл, практически не соединяющийся с кислородом и весьма стойкий к химическим реагентам. Платина прекрасно поддается механической обработке, вытягивается в очень тонкие нити и ленты. Платину применяют, в частности, для изготовления термопар для измерения высоких температур — до 1600°С (в паре со сплавом платина — родий). Вследствие малой твердости платина редко применяется для контактов в чистом виде, но служит основой для контактных сплавов. Сплавы платины с иридием стойки к окислению и к износу, имеют высокую твердость и допускают большую частоту выключений, но дороги и применяются только для ответственных целей.

Палладий по многим свойствам близок к платине и в ряде случаев служит её заменителем. Палладий используют в электровакуумной технике для поглощения водорода. Палладий и его сплавы с серебром и медью применяются в качестве контактных материалов. Механические свойства палладия весьма хорошие: в отожженном состоянии равен 200 МПа при l/l до 40%.

Свинец — металл сероватого цвета, дающий на свежем срезе сильный металлический блеск, но затем быстро тускнеющий вслед­ствие поверхностного окисления. Сви­нец— мягкий, пластичный, малопрочный металл. Он имеет высокое удельное сопротивление  . Преимуществом свинца является его высокая кор­розионная стойкость; он устойчив к действию воды, серной и соля­ной кислот (при низких температурах) и ряда других реагентов; однако азотная и уксусная кислоты, гниющие органические ве­щества, известь и некоторые другие соединения разрушают свинец. Свинец в больших количествах применяют в качестве оболочек, защищающих изоляцию кабелей от проникновения в нее влаги. Кроме дого, свинец используют для изготовления плавких предо­хранителей, пластин свинцовых аккумуляторов и т. д. Свинец широко употребляют как материал, сильно поглощающий рентгеновские лучи

Олово — серебристо-белый металл, обладающий ясно выра­женным кристалическим строением. При изгибе прутка олова слы­шен треск, вызываемый трением кристаллов друг о друга. Олово — мягкий, тягучий металл, позволяющий получать путем прокатки тонкую фольгу. Кроме обыкновенного белого олова, кристаллизующегося в тетрагональной системе, существует другое видоизменение его — серое порошкообразное олово (плотность 5,6 Мг/м³). При сильном морозе на белом олове появляются серые пятна (выделение серого олова). При нагреве серое олово снова переходит в белое. Если нагреть олово до температуры выше 160° С, оно переходит в третью (ромбическую) модификацию и становится хрупким. При нормаль­ной температуре олово на воздухе не окисляется, вода на него не влияет, а разведенные кислоты - действуют очень медленно. Олово используют в качестве защитных покрытий металлов (лу­жение); оно входит в состав бронз и припоев. Тонкая оловянная фольга (6—8 мкм), применяемая в производстве некоторых типов конденсаторов, обычно содержит присадки: до 15% свинца и до 1 % сурьмы — для облегчения прокатки и улучшения механической прочности. Оловянно-свинцовую фольгу толщиной 20—40 мкм применяют в качестве обкладок в слюдяных конденсаторах.

Цинк — светлый металл, получаемый металлургическими мето­дами и очищаемый электролитически. Цинк марки ЦВ (высоко­очищенный) содержит не менее 99,99% 2п и не более 0,01% при­месей (РЬ, Ре, Со¹, Си). При комнатной температуре цинк хрупок; при нагреве до 100° С он становится тягучим и пластичным.

В качестве проводящих неметаллических материалов могут быть использованы природный графит, сажа, пиролитический углерод, бороуглеродистые пленки, высокоомные сплавы металлов и других материалы.

Природный графит представляет собой одну из модификаций чистого углерода слоистой структуры с большой анизотропией как электрических, так и механических свойств. Основные свойства графита (а также пиролитического углерода, см. ниже) приведены в таблице 3.5. Следует отметить, что чистый углерод в модификации алмаза представляет собой диэлектрик с весьма высоким удельным сопротивлением.

Сажи представляют собой мелко дисперсный углерод с примесями слоистых веществ. Лаки, в состав которых в качестве пигмента введена сажа, обладают малым удельным сопротивлением и могут быть использованы для выравнивания электрического поля в электрических машинах высокого напряжения.

Пиролитический углерод получают путем пиролиза (термического разложения без доступа кислорода) газообразных углеродов (метана, бензина, гептана) в камере, где находятся керамические или стеклянные основания заготовок для резисторов.

Особенностью структуры пиролитического углерода является отсутствие строгой периодичности в расположении слоев (в отличие от графита) при сохранении их параллельности.

Бороуглеродистые пленки получаются пиролизом борорганических соединений, например В(С₄Н₉)₃ или В(С₃Н₇)₃. Эти пленки обладают малым температурным коэффициентом удельного сопротивления.

Виды неметаллических проводников

ЛЕКЦИЯ №15

Полупроводники

Основные своства полупроводников.

Общие сведения и классификация полупроводниковых материалов.

Собственные и примесные полупроводники. Электропроводность полупроводников. Влияние различных факторов на электропроводность полупроводников.

Элементы, обладающие свойствами полупроводников. Способы получение полупроводников высокой чистоты.

Полупроводники занимают промежуточное положение между проводниками и диэлектриками. Полупроводники обладают рядом характерных только для них свойств, резко отличающихся от проводников. В большом интервале температур их удельное сопротивление уменьшается, то есть они имеют отрицательный температурный коэффициент удельного сопротивления. При введении в полупроводник малого количества примесей их удельное сопротивление резко изменяется; полупроводники чувствительны к различного рода внешним воздействиям - свету, ядерному излучению, электрическому и магнитному полям, давлению и т.д.

Полупроводниковыми свойствами обладает целый ряд материалов - природных и синтетических, органических и неорганических, простых и сложных по химическому составу.

Электрические свойства материалов

Класс материалов	Ом·м	Знак 	Тип электропроводности
Проводники	10-8 – 10-5	+	Электронная
Полупроводники	10-6 – 10+8	-	Электронная
Диэлектрики	10+7 – 10+16	-	Ионная и электронная

К простым полупроводникам относятся германий, кремний, селен, теллур, бор, углерод, фосфор, сера, сурьма, мышьяк, серое олово, йод.

Полупроводниками являются сложные соединения различных элементов.таблицы Д. И. Менделеева, соответствующие общим формулам: двойные (бинарные) соединения CuCl, AgBr, Cu,O, CuS, KSb K₃Sb ZnCl₂, CdCl₂, ZnO, ZnS, CdS , ZnSb, тройные соединения CuAlS₂, CulnS₂, CuSbS₂,, CuAsS₂ , CuFeS₂ , ZnSiAs₂, ZnGeAs₂ , твердые растворы GeSi, GaAs. К органическим полупроводникам относятся фталоцианин, актрацин, нафталин, коронел и другие.

Как и в металлах, электрический ток в полупроводниках связан с дрейфом носителей заряда. Но если в металлах наличие свободных электронов обусловлено природой металлической связи, то появление носителей заряда в полупроводниках определяется рядом факторов, важнейшими из которых являются чистота материала и температура.

Собственные полупроводники. Полупроводник, в котором в результате разрыва связей образуется равное количество свободных электронов и дырок, называется собственным .

Для большинства полупроводниковых приборов используются примесные полупроводники. Полупроводник, имеющий примеси, называется примесным, а проводимость, созданная введенной примесью, называется примесной проводимостью.

Компенсированные полупроводники. Полупроводник с акцепторными примесями называется дырочным полупроводником или р-типа. В полупроводниках могут одновременно содержаться донорная и акцепторная примеси. Такие полупроводники называются компенсированными.

СХЕМА ПОЛУЧЕНИЯ ЧИСТОГО ГЕРМАНИЯ.

Германий. Содержание германия в земной коре невелико, около 7·10-4%. В результате химической переработки исходного сырья образуется тетрахлорид германия, который путем дальнейших операций переводят в диоксид германия (GеО2) — порошок белого цвета. Диоксид германия восстанавливается в водородной печи при температуре 650—700°С до элементарного германия, представляющего собой серый порошок. В некоторых случаях порошок германия получают непосредственно из GеС14 путем разложения этого соединения при высокой температуре в атмосфере паров цинка. Порошок германия подвергают травлению в смеси кислот и сплавляют в слитки. Слитки германия используют в качестве исходного материала для получения особо чистого германия методом зонной плавки или же для непосредственного получения монокристаллов методом вытягивания из расплава (метод Чохральского).

Германий, использующийся в производстве полупроводниковых приборов, подразделяется на марки, отличающиеся легирующими примесями, значением удельного сопротивления и диффузионной длины не основных носителей заряда. Для изготовления полупроводниковых приборов слитки германия распиливаются на пластинки, поверхность которых протравливается для устранения дефектов обработки.

При плавлении удельная проводимость германия возрастает скачком примерно в 13 раз. При дальнейшем нагреве удельная проводимость сначала почти не изменяется, а начиная от температуры 1100°С — падает. В момент плавления германия происходит увеличение его плотности на 5—6%.

Германий применяется для изготовления выпрямителей переменного тока различной мощности, транзисторов разных типов. Из него изготовляются преобразователи Холла и другие, применяемые для измерения напряженности магнитного поля, токов и мощности и т. д. Оптические свойства германия позволяют использовать его для фототранзисторов и фоторезисторов, оптических линз с большой светосилой (для инфракрасных лучей), оптических фильтров, модуляторов света и коротких радиоволн. Внутренний фотоэффект в германии наблюдается и при поглощении средних и быстрых электронов, а также при торможении элементарных частиц больших масс. Германиевые приборы должны быть защищены от действия влажности воздуха.

Кремний, как и германий, относится к ковалентным кристаллам четвертой группы таблицы Менделееева и имеет кубическую решетку типа алмаза. Это один из наиболее распространенных элементов земной коры (около 30%). Технический кремний (около одного процента примесей) получают в электрических печах восстановлением его оксидов углеродсодержащими веществами. Затем химическим путем образуют легколетучие хлористые соединения кремния, например трихлорсилан (SiHС13), представляющий собой жидкость с температурой кипения около 32°С. После тщательной дополнительной очистки трихлорсилан с потоком водорода поступает в камеру восстановления, в которой на нагретые электрическим током до 1250°С кремниевые стержни — затравки оседает чистый поликристаллический кремний. Процесс ведут до получения нужного диаметра стержня (в настоящее время до 300 мм). Выращивание объемных монокристаллов кремния осуществляют методами вытягивания из расплава и бестигельной зонной плавки. При этом имеются трудности. Температура плавления кремния значительно выше температуры плавления германия и близка к температуре размягчения труб, изготовленных из кварцевого стекла. Из этих труб в стержень может попасть кислород и другие примеси. Кроме того, кремний реагирует с углеродом, а потому зонную плавку стержня приходится вести без графитовой лодочки и не в кварцевых трубах, а в камерах из тугоплавких металлов. При вертикальном расположении стержня в процессе бестигельной зонной плавки узкая расплавленная зона удерживается вследствие большого поверхностного натяжения расплавленного кремния и малой плотности этого вещества. Коэффициент диффузии различных примесей в кремнии возрастает с повышением температуры. Электропроводность кремния, как и германия, очень сильно зависит от концентрации примесей. Температурная зависимость удельного сопротивления для кремния n-типа аналогична кремнию р-типа.

В настоящее время кремний является основным материалом для изготовления полупроводниковых приборов: диодов, транзисторов, фотоэлементов, тензопреобразователей и твердых схем микроэлектроники. При использовании кремния верхний предел рабочей температуры приборов может составлять в зависимости от степени очистки материала 120—200 °С, что значительно выше, чем для германия.

Селен — элемент шестой группы таблицы Менделеева. Его получают на заводах при электрической очистке меди. Селен существует в нескольких разновидностях — как аморфных, так и кристаллических, разных цветов.

Удельное сопротивление селена изменяется в очень широких пределах 1—1011 Ом·м и зависит от рода и концентрации примесей, температуры, освещенности. Селен обычно является дырочным полупроводником.

Примеси галогенов (хлор, бром, йод) уменьшают удельное сопротивление селена, если концентрация этих примесей меньше 5·10-4 % по массе. При дальнейшем увеличении содержания этих примесей сопротивление возрастает. Примеси теллура, ртути и ряда других металлов увеличивают сопротивление технически чистых образцов селена. Из селена изготовлялись фотоэлементы и выпрямители. В настоящее время применение селена существенно сократилось.

Электропроводность полупроводников. Основным свойством вещества по отношению к электрическому полю является электропроводность, то есть способность проводить электрический ток под воздействием постоянного (не изменяющегося во времени) электрического напряжения. Если полупроводник находится в электрическом поле с напряженностью Е, то имеющиеся в нем свободные носители заряда приобретают под действием этого поля направленное движение. Такое упорядоченное движение электрических зарядов и есть электрический ток.

В собственном полупроводнике носителями заряда являются свободные электроны и дырки, концентрации которых одинаковы. При наличии внешнего электрического поля плотность электронной составляющей тока, который протекает через собственный полупроводник, то есть число электрических зарядов, переносимых за единицу времени через единицу площади, перпендикулярной направлению электрического поля,

, (3-1)

где q=1,6·10^-19 - заряд электрона, Кл; n - концентрация электронов зоны проводимости, м^-3; v_n - средняя скорость упорядоченного движения электронов, возникшая под действием электрического поля (дрейфовая скорость), м/с.

Обычно скорость v_n пропорциональна напряженности поля:

, (3-2)

где _n - коэффициент пропорциональности, называемый подвижностью, м²/(В·с).

С учетом формулы (3-2) уравнение (3-1) можно представлять в виде закона Ома в дифференциальной форме:

,

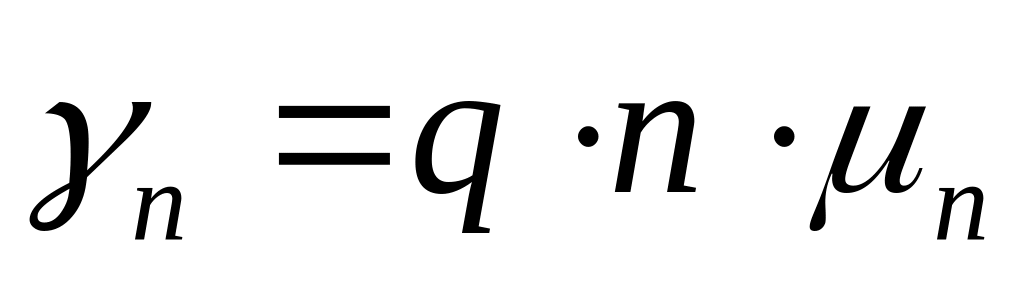

где - удельная электрическая проводимость полупроводника, обусловленная электронами, См/м; =1 - удельное электрическое сопротивление, Ом·м.

Аналогично, дырочная составляющая плотности тока для собственного полупроводника:

,

где p- концентрация дырок валентной зоны, м^-3; _p - подвижность дырок, м²/(В·с). Удельная электрическая проводимость полупроводника, обусловленная дырками

.

Суммарная плотность тока через собственный полупроводник

.

Удельная электрическая проводимость собственного полупроводника

.

В примесном полупроводнике при комнатной температуре примесь полностью ионизирована и, следовательно, проводимость определяется свободными подвижными носителями заряда, электронами и дырками в n- и р- полупроводниках соответственно:

,

,

где n_n и р_р - концентрация основных носителей заряда электронов и дырок соответственно.

Так как концентрация и подвижность свободных носителей заряда зависят от температуры, то и удельная проводимость также зависит от температуры.

Фотопроводимость полупроводников. Перевод электрона в свободное состояние или образование дырки может осуществляться также под воздействием света. Энергия падающего на полупроводник света передается электронам. При этом энергия, передаваемая каждому электрону, зависит от часто­ты световых колебаний и не зависит от яркости света (силы света). С увеличением яркости света возрастает число поглощающих свет электронов, но не энергия, получаемая каждым из них. Энергия фотона

,

где h - постоянная Планка; v - частота световых колебаний; , -длина волны падающего света, выражаемая в микрометрах.

Фотопроводимость полупроводника определяется как разность удельной электропроводности при освещении и в темноте:

.

Темновая электропроводность . Электропроводность полупроводника при действии на него света , где n - дополнительное число электронов, образовавшихся в по­лупроводнике вследствие облучения его светом. Таким образом, фотопроводимость .

Освобожденные светом электроны находятся в зоне проводи­мости очень короткое время (10^-3...10^-7 с). При непре­рывном освещении полупроводника устанавливается динамичес­кое равновесие между образующимися дополнительными (нерав­новесными) носителями и уходящими на нижние уровни, т.е. устанавливается динамическое равновесие между процессами ге­нерации носителей заряда и их рекомбинацией.

С понижением температуры уменьшается темновая проводимость, служащая фоном, на котором появляется фотопроводимость, поэтому значение фотопроводимости возрастает.

ЛЕКЦИЯ №16

Полупроводники

Физические процессы в полупроводниках и их практическое применение.

Термоэлектрические явления в полупроводниках. Эффекты Зеебека, Томпсона, Пельтье.

Электромагнитные явления в полупроводниках. Эффект Холла.

Вентильные свойства полупроводников. Пробой р-n перехода.

С точки зрения применения в электротехнике к важнейшим относятся эффекты выпрямления, усиления (транзисторный эффект), Холла, Ганна, фотоэлектрический, термоэлектрический.

Электронно-дыцрочный p-n переход. Выпрямительными свойствами обладает лишь p-n переход и контакт полупроводника с другими металлами. p-n переход представляет собой границу, отделяющую друг от друга области с дырочной и электронной проводимостью в примесном полупроводнике. Переход должен быть непрерывным. На рисунке показан нерезкий p-n переход для разомкнутой цепи. В цепи с переменным электрическим полем p-n переход работает как выпрямитель. На рисунке показана вольт-амперная характеристика p-n перехода, которая описывается выражением

J=J_s ^. (e^qU/kT-1) ,

где J_s - ток насыщения (при обратном включении p-n перехода этот ток равен обратному току); U - приложенное напряжение; q/kT=40 В^-1 при комнатной температуре.

Эффектом Холла называется возникновение поперечного электрического поля и разности потенциалов в проводнике или полупроводнике, по которым проходит электрический ток, при помещении их в магнитное поле, перпендикулярное к направлению тока.

Если в магнитное поле с индукцией B поместить проводник или электронный полупроводник, по которому течет электрический ток плотности j, то на электроны, движущиеся со скоростью v в магнитном поле, действует сила Лоренца F, отклоняющая их в определенную сторону. На противоположной стороне скапливаются положительные заряды.

В дырочном полупроводнике знаки зарядов на поверхностях меняются на противоположные.

Поперечное электрическое поле препятствует отклонению движущихся заряженных частиц магнитным полем. Образующаяся разность потенциалов:

j = R (BI /d),



где I - сила тока; d - линейный размер образца в направлении вектора B; R - постоянная Холла.

Напряженность поперечного электрического поля определяется соотношением Е_п = R (B · j).

Наиболее часто датчики Холла изготовляют на основе селенида и теллурида ртути (HgTe,HgSe), антимонида индия (InSb) и других полупроводниковых материалов в виде тонких пленок или пластинок. С их помощью возможно измерение магнитной индукции или напряженнности магнитного поля, силы тока и мощности, а при подведении к контактам переменных напряжений - и преобразование сигналов. По измерению ЭДС Холла можно определить знак носителей заряда, рассчитать их концентрацию и подвижность.

Эффект Ганна - относится к эффектам сильного поля и заключается в появлении высокочастотных колебаний электрического тока при воздействии на полупроводник электрического поля высокой напряженности.

Впервые этот эффект наблюдался на арсениде галлия GaAs и фосфиде индия InP. На основе этого эффекта разработаны приборы, генерирующие в диапазоне частот до сотен гигагерц.

К важнейшим термоэлектрическим явлениям в полупроводниках относятся эффекты Зеебека, Пельтье и Томпсона.

Эффект Зеебека. Сущность явления 3еебека состоит в том, что в электрической цепи, состоящей из последовательно соединенных разнородных полупроводников или полупроводника и металла, возникает ЭДС, если между концами этих материалов существует разность температур. Один конец спая нагрет до температуры T₁, а другой - до Т₂, пусть Т₂ > T₁. При этом в цепи обнаруживается электродвижущая сила – термоЭДС

,

где  - коэффициент термоЭДС, который определяется материалами двух ветвей.

Рассмотрим процесс образования термоЭДС на примере однородного полупроводника, у которого один из концов нагрет больше, чем второй. Свободные носители заряда у горячего конца имеют более высокие энергии и скорости, чем у холодного. У горячего конца полупроводника свободных носителей больше, чем у холодного. Поэтому поток свободных носителей от горячего конца к холодному больше, чем от холодного к горячему. Если концентрация свободных электронов и дырок в полупроводнике или их подвижности не одинаковы, то концы полупроводников противоположно заряжены.

В электронном полупроводнике основными носителями заряда являются электроны, поток их от горячего конца к холодному больше, чем от холодного к горячему. В результате этого на холодном конце накапливается

отрицательный заряд, на горячем остается нескомпенсированный положительный. Возникшее электрическое поле вызывает поток электронов от холодного конца к горячему.

Стационарное состояние устанавливается при равенстве этих потоков электронов. У дырочного полупроводника на холодном конце возникает положительный заряд. Таким образом, по знаку термоЭДС можно судить о типе электропроводности полупроводника.

Эффект Пельтье. Эффект, обратный явлению Зеебека, называют эффектом Пельтье. Он состоит в том, что при прохождении тока через контакт двух разнородных полупроводников или полупроводника и металла происходит поглощение или выделение теплоты в зависимости от направления тока.

Количество теплоты, выделяемой или поглощаемой в контакте, пропорционально значению протекающего тока I:

,

где Q_П - теплота Пельтье; t - время прохождения тока; П - коэффициент Пельтье, зависящий от природы контактирующих материалов, температуры и направления тока.

Основные направления практического использования эффекта Пельтье в полупроводниках: получение холода для создания термоэлектрических охлаждающих устройств, подогрев для целей отопления, термостатирование, управление процессом кристаллизации в условиях постоянной температуры.

Термоэлектрические устройства отличаются простотой управления, возможностью тонкого регулирования температуры, бесшумностью, высокой надежностью работы. Основной недостаток термоэлектрических устройств-  малая величина эффективности, что не позволяет их использовать для промышленного получения «холода».

Эффект Томпсона. Эффект Томпсона заключается в выделении или поглощении теплоты при прохождении тока в однородном материале, в котором существует градиент температур. Наличие градиента температур в полупроводнике приводит к образованию термоЭДС. Если направление внешнего электрического поля совпадает с электрическим полем, обусловленным термоЭДС, то не вся энергия, поддерживающая ток, обеспечивается внешним источником, часть работы совершается за счет тепловой энергии самого полупроводника, в результате чего он охлаждается. Применяются в бытовых и транспортных холодильниках, термостатах, для охлаждения и термостатирования термочувствительных элементов.

При смене направления внешнего электрического поля оно со­вершает дополнительную работу, что приводит к выделению теплоты дополнительно к теплоте Джоуля.

Теплота Томпсона

где коэффициент Томпсона.

ЛЕКЦИЯ №17

Магнитные материалы.

Классификация магнитных материалов. Диамагнетики. Парамагнетики. Ферромагнетики. Антиферромагнетики. Ферримагнетики.

Магнитные свойства. Магнитная анизотропия. Магнитострикция. Магнитная проницаемость. Магнитные потери. Основная кривая намагничивания. Петля гистерезиса

Все материалы, помещённые в магнитное поле, приобретают магнитный момент. Магнитные свойства характеризуются следующими характеристиками: магнитной индукцией B [Тл], магнитной проницаемостью , коэффициентом магнитной восприимчивости k_m- безразмерная величина, характеризующая способность к намагничиванию данного вещества, намагничиваемостью I [А/м], напряжённостью магнитного поля Н [А/м].

Намагничиваемость любого вещества в магнитном поле I можно определить как отношение суммарного магнитного момента M материала к единичному объему V:

I =M/V.

Намагничиваемость пропорциональна напряжённости:

I=k_m·H.

Магнитная индукция в веществе складывается из двух значений:

,

где - относительная магнитная проницаемость.

По магнитному строению и значению магнитной проницаемости (восприимчивости) материалы подразделяются на: диамагнетики, парамагнетики, ферромагнетики, ферримагнетики, антиферромагнетики.

Диамагнетизм – это свойство вещества намагничиваться навстречу направлению действующего на него внешнего магнитного поля (в соответствии с законом электромагнитной индукции и правилом Ленца). Диамагнетизм свойственен всем веществам, но в «чистом виде» он проявляется у диамагнетиков.

Диамагнетики имеют < 1 (материал «сопротивляется» магнитному полю) - вещества, в которых в "чистом" виде проявляется диамагнитный эффект, являющийся результатом воздействия внешнего магнитного поля на молекулярные токи. Магнитный момент, возникающий при этом эффекте, направлен навстречу внешнему полю. Для диамагнетиков k_м  - (10 ^- 6 - 10 ^- 7), μ < 1. k_м слабо изменяется от температуры. Диамагнетизм присущ всем веществам, однако в большинстве случаев он маскируется другими типами магнитного состояния.

Примерами диамагнетиков являются все вещества с ковалентной химической связью, щелочно-галлоидные кристаллы, неорганические стекла,, полупроводники-соединения А^IIIВ^V, А^IIВ^VI, кремний, германий, бор и др.,; ряд металлов: медь, серебро, золото, цинк, ртуть, галлий и др.; водород, азот, вода, нефть и др.

Парамагнетизм – это свойство веществ, называемых парамагнетиками, которые, будучи помещены во внешнее магнитное поле, приобретают маг нитный момент, совпадающий с направлением этого поля.

Атомы и молекулы парамагнетиков в отличие от диамагнетиков имеют собственные магнитные моменты. При отсутствии поля ориентация этих моментов хаотична (из-за теплового движения) и суммарный магнитный момент вещества равен нулю. При наложении внешнего поля происходит частичная ориентация магнитных моментов частиц в направлении поля, и к напряженности внешнего поля Н добавляется намагниченность J: В = ₀(Н+J). Индукция в веществе усиливается.

Парамагнетики > 1 (материал слабо воспринимает магнитное поле) – вещества с нескомпенсированными магнитными моментами и отсутствием магнитного атомного порядка. Магнитный момент парамагнетика равён нулю. Под действием внешнего поля из-за преимущественной ориентации магнитных моментов в направлении поля появляется намагниченность. Для парамагнетиков k_м > 0, μ < 1. k_м парамагнетиков в большинстве случаев сильно зависит от температуры. При комнатной температуре k_м  10 ^- 6 - 10 ^- 3.

К парамагнетикам относятся щелочные и щелочно-земельные металлы, соли железа, кобальта, никеля, редкоземельных металлов, кислород, окись азота, Al, Na, Mg, Та, W, СаO и др.

Ферромагнетизм – это магнитоупорядоченное состояние вещества, при котором все магнитные моменты атомов в определенном объеме вещества (домене) параллельны, что обусловливает самопроизвольную намагниченность домена. Появление магнитного порядка связано с обменным взаимодействием электронов, имеющим электростатическую природу (закон Кулона). В отсутствии внешнего магнитного поля ориентация магнитных моментов различных доменов может быть произвольной, и рассматриваемый объем вещества может иметь в целом слабую или нулевую намагниченность. При приложении магнитного поля магнитные моменты доменов ориентируются по полю тем больше, чем выше напряженность поля. При этом изменяется значение магнитной проницаемости ферромагнетика и усиливается индукция в веществе.

Ферромагнетики обладают >> 1 (магнитное поле в материале усиливается) – вещества, в которых ниже температуры Кюри Т_к наблюдается магнитная упорядоченность соответствующая параллельному расположению спинов в макроскопических областях даже в отсутствие внешнего магнитного поля. k_м ферромагнетиков (также как и μ) достигает больших положительных значений, сильно зависит от напряженности магнитного поля и температуры.

К ферромагнетикам относятся железо, никель, кобальт, их соединения и сплавы, некоторые сплавы марганца, серебра, марганца, алюминия и др. При низших температурах некоторые редкоземельные элементы - гадолиний, тербий, диспрозий, гольмий, эрбий, тулий. Сплавы RCo₅, где R - редкоземельный элемент (Sm, Се или Рr).

Возникновение магнитных свойств у ферромагнетиков связывается с их строением. Домены - это области самопроизвольной намагниченности, возникающие даже в отсутствии внешнего магнитного поля, в которых магнитные моменты атомов ориентированы параллельно.

Антиферромагнетизм – это магнитоупорядоченное состояние вещества, характеризующееся тем, что магнитные моменты соседних частиц вещества ориентированы антипараллельно, и в отсутствии внешнего магнитного поля суммарная намагниченность вещества равна нулю. Антиферромагнетик в отношении магнитного строения можно рассматривать как частный случай ферримагнетика, в котором магнитные моменты подрешеток равны по модулю и антипараллельны. Магнитная проницаемость антиферромагнетиков близка к 1.

Антиферромагнетики > 1 (материал слабо реагирует на магнитное поле, хотя по магнитной структуре схож с ферримагнетиками) – характеризуются антиферромагнитным атомным порядком, возникающим из-за антипараллельной ориентации одинаковых атомов или ионов кристаллической решетки. Для антиферромагнетиков k_м = 10^-3 - 10^-5 сильно зависит от температуры. При нагревании магнитная упорядоченность исчезает при температуре, называемой точкой Нееля (антиферромагнитная точка Кюри).

К антиферромагнетикам относятся хром, марганец, церий, самарий и др. Химические соединения на основе металлов переходной группы окислов, галогенидов, сульфидов, карбонатов и др. MnSe, FeCl₂, FeF₂, CuCl₂, MnO, FeO, NiO. В состав ферримагнетиков обязательно входят атомы ферромагнетиков.

Диамагнетики, парамагнетики и антиферромагнетики относятся к слабомагнитным материалам, а ферромагнетики и ферримагнетики – к сильномагнитным материалам.

Ферримагнетизм – это магнитоупорядоченное состояние вещества, в котором магнитные моменты атомов образуют в определенном объеме вещества (домене) магнитные подрешетки атомов или ионов с суммарными магнитными моментами не равными друг другу и направленными антипараллельно. Ферримагнетизм можно рассматривать как наиболее общий случай магнитоупорядоченного состояния, а ферромагнетизм как случай с одной подрешеткой.

Ферримагнетики >>1 (магнитное поле в материале усиливается, но магнитная структура материала отличается от структуры ферромагнетиков) – вещества с нескомпенсированным антиферромагнетизмом. Как и антиферромагнетизм ферримагнетизм существует при температуре не выше точки Нееля, выше этой температуры ферримагнетики переходят в парамагнитное состояние.

К ферримагнетикам относятся некоторые упорядоченные металлические сплавы и различные оксидные соединения, наибольший интерес среди которых представляют ферриты МnО • Fe₂О₃, ВаO • 6Fе₂O₃, (NiO • ZnO) Fe₂O₃, Li₂O(Fе₂O₃) и др.

ЛЕКЦИЯ №18

Магнитные материалы различного назначения.

Магнитомягкие материалы. Легированные стали. Железо. Кремнистая электротехническая сталь. Пермаллои. Альсиферы. Области применения.

Магнитотвёрдые материалы. Металлокерамические и металлопластические магниты. Магнитотвердые ферриты. Сплавы на основе редкоземельных материалов.

Заключение. Перспективные направления разработки новых высококачественных материалов. Прогрессивные тенденции рационального выбора материалов. Оценка применения материалов на основе экономического анализа.

Материалы, применяемые в технике с учетом их магнитных свойств, разделяют на магнитомягкие и магнитотвердые.

Термины «магнитомягкие» и «магнитотвердые» не относятся к механическим свойствам материала. Некоторые механически твердые материалы являются магнитомягкими, а механически мягкие материалы могут относится к магнитотвердым. Основанием для деления магнитных материалов на магнитомягкие и магнитотвердые являются следующие особенности. Процессы намагничивания материалов обеих групп протекают одинаково: на первом этапе происходит смещение границ доменов, на втором – вращение магнитных моментов доменов в направлении намагничивающего поля, на третьем парапроцесс. Согласно кривой намагничивания смещение границ доменов требует меньших энергетических затрат, чем процессы вращения магнитных моментов и парапроцесс. В магнитомягких материалах намагничивание происходит в основном за счет смещения границ доменов. Магнитотвердые материалы намагничиваются преимущественно за счет вращения векторов намагничивания и парапроцесса.

Форма петли гистерезиса обеих групп материалов, индукция насыщения B_s и остаточная индукция В_с примерно одинаковы, однако разница в коэрцитивной силе Н_с достигает очень большого значения. Так, для магнитотвердых материалов наибольшая коэрцитивная сила Н_с=800 кА/м, а для магнитомягких материалов наименьшая коэрцитивная сила Н_с=0,4 А/м, т.е. различие составляет 2*10⁶ раз.

Исходя из различий в коэрцитивной силе условно принято разделение на магнитомягкие и магнитотвердые.

Магнитомягкие материалы имеют малое значение коэрцитивной силы Н_с, поэтому способны намагничивания до насыщения даже в слабых магнитных полях. Они обладают следующими свойствами:

Узкая петля гистерезиса небольшой площади при высоких значениях индукции и небольшой коэрцитивной силой Н_с<4 кА/м (см.рис. 5.3, а,б,в);

Однородность структуры;

Минимальные механические напряжения;

Минимальное количество примесей и включений;

Незначительная кристаллографическая анизотропия.

Магнитомягкие материалы с округлой петлей гистерезиса применяют для работы в низкочастотных магнитных полях. Магнитные материалы с прямоугольной петлей гистерезиса применяют для изготовления устройств магнитной памяти.

Магнитотвердые материалы имеют большие значения коэрцитивной силы Н_с, трудно намагничиваются, но способны длительное время сохранять намагниченность. Они обладают широкой петлей гистерезиса с большой коэрцитивной силой Н_с>4 кА/м (рис 5.3, г) и наличием однодоменных структур, возникающих в небольших объемах магнитного вещества.

Магнитотвердые материалы служат для изготовления постоянных магнитов.

Особую группу составляют материалы особого назначения, которые имеют сравнительно узкую область применения.

Низкочастотные магнитомягкие материалы

Магнитомягкие материалы должны обладать большой индукцией насыщения, т.е. пропускать максимальный магнитный поток через заданную площадь поперечного сечения магнитопровода. Выполнение этого требования позволяет уменьшить габаритные размеры и массу магнитной системы.

Магнитный материал, используемый в переменных полях, должен иметь возможно меньшие потери на перемагничивание, которые складываются в основном из потерь на гистерезис и вихревые токи.

Для уменьшения потерь на вихревые токи в трансформаторах выбирают магнитомягкие материалы с повышенным удельным сопротивлением. Обычно магнитопроводы собирают из отдельных изолированных друг от друга тонких листов. Широкое применение получили ленточные сердечники, навиваемые из тонкой ленты с межвитковой изоляцией из диэлектрического лака. К листовым и ленточным материалам предъявляется требование высокой пластичности, благодаря которой облегчается процесс изготовления изделий из них.

Важным требованием к магнитомягким материалам является обеспечение стабильности их свойств, как во времени, так и по отношению к внешним воздействиям, таким, как температура и механические напряжения. Из всех магнитных характеристик наибольшим изменениям в процессе эксплуатации материала подвержены магнитная проницаемость (особенно в слабых полях) и коэрцитивная сила.

Железо и низкоуглеродистые стали. Основным компонентом большинства магнитных материалов является железо. Само по себе железо в элементарном виде представляет собой типичный магнитомягкий материал, магнитные свойства которого существенно зависят от содержания примесей. Среди элементарных ферромагнетиков железо обладает наибольшей индукцией насыщения (около 2,2 Тл).

Особо чистое железо (электролитическое, карбонильное), содержащее малое количество примесей (менее 0,05%), получают двумя сложными способами.

Электролитическое железо изготавливают путем электролиза раствора сернокислого или хлористого железа, причем анодом служит чистое железо, а катодом - пластина мягкой стали. Осажденное на катоде железо (толщина слоя 4-6 мм) после тщательной промывки снимают и измельчают в порошок в шаровых мельницах; подвергают вакуумному отжигу или переплавляют в вакууме.

Карбонильное железо получают посредством термического разложения пентакарбонила железа согласно уравнению

Fe(CO)₅ = Fe + 5CO

Пентакарбонил железа представляет собой продукт воздействия окиси углерода на железо при температуре около 200°С и давлении примерно 15 МПа. Карбонильное железо имеет вид тонкого порошка, что делает его удобным для изготовления прессованных магнитных сердечников. В карбонильном железе отсутствуют кремний, фосфор и сера, но содержится углерод.

Магнитные свойства различных видов чистого железа приведены в таблице. Примеси относительно слабо влияют на магнитные свойства железа, если их концентрация ниже предела растворимости. Низким пределом растворимости в железе обладают углерод, кислород, азот и сера. Соответственно, эти примеси оказываются и наиболее вредными. При охлаждении металла после термообработки такие примеси из-за ограниченной растворимости выделяются в виде микровключений побочных фаз, которые затрудняют смещение доменных границ в слабом магнитном поле.

Свойства железа зависят не только от содержания примесей, но и от структуры материала, размера зерен, наличия механических напряжений. Из таблицы видно, что магнитные свойства даже лучших промышленных разновидностей железа далеки от того, чего можно добиться, используя современные технологические методы получения чистых и однородных по структуре материалов.

Магнитные материалы различного назначения.

Магнитотвёрдые материалы. Металлокерамические и металлопластические магниты. Магнитотвердые ферриты. Сплавы на основе редкоземельных материалов.

К магнитотвердым материалам относятся магнитные материалы с широкой петлей гистерезиса и большой коэрцитивной силой Н_с.

Основными характеристиками магнитотвердых материалов являются коэрцитивная сила Н_с, остаточная индукция В_с, максимальная удельная магнитная энергия, отдаваемая во внешнее пространство _мах.

Магнитная проницаемость  магнитотвердых материалов значительно меньше, чем у магнитомягких. Чем «тверже» магнитный материал, т.е. чем выше его коэрцитивная сила Н_с, тем меньше его магнитная проницаемость.

Влияние температуры на величину остаточной магнитной индукции B_r, которая соответствует максимальному значению магнитной индукции B_max, оценивается температурным коэффициентом остаточной магнитной индукции

где (Br)1 и (Br)2 –значения остаточной индукции материала при температурах Т1 и Т2 соответственно.

Максимальная удельная магнитная энергия _мах является важнейшим параметром при оценке качества магнитотвердых материалов.

Максимальная удельная магнитная энергия, Дж/м2:

Постоянный магнит при замкнутом магнитопроводе практически не отдает энергию во внешнее пространство, так как почти все магнитные силовые линии замыкаются внутри сердечника, и магнитное поле вне сердечника отсутствует. Для использования магнитной энергии постоянных магнитов в замкнутом магнитопроводе создают воздушный зазор определенных размеров и конфигурации, магнитное поле в котором используют для технических целей.

Магнитный поток постоянного магнита с течением времени уменьшается. Это явление называется старением магнита. Старение может быть обратимым и необратимым.

В случае обратимого старения при воздействии на постоянный магнит ударов, толчков, резких колебаний температуры, внешних постоянных полей происходит снижение его остаточной магнитной индукции B_r на 1…3%; при повторном намагничивании свойства таких магнитов восстанавливаются.

Если со временем в постоянном магните произошли структурные изменения, то повторное намагничивание не устраняет необратимого старения.

По назначению магнитотвердые материалы подразделяются на материалы для постоянных магнитов и материалы для записи и хранения информации (звуковой, цифровой, видеоинформации и др.).

По составу и способу получения магнитотвердые материалы подразделяют на налитые, порошковые и прочие.

Литые материалы на основе сплавов. Эти материалы имеют основой сплавы железо- никель- алюминий (Fe-Ni-Al) и железо- никель- кобальт (Fe-Ni-Co) и являются основными материалами для изготовления постоянных магнитов. Эти сплавы относят к прецизионным, так как их количество в решающей степени определяется строгим соблюдением технологических факторов.

Магнитотвердые литые материалы получают в результате дисперсионного твердения сплава при его охлаждении с определенной скоростью от температуры плавления до температуре начала распада. В процессе твердения происходит высокотемпературный распад твердого раствора на -фазу и ₂-фазу. -фаза близка по составу к чистому железу, которое обладает выраженными магнитными свойствами. Она выделяется в виде пластинок однодоменной толщины. ₂-фаза близка по составу к интерметаллическому соединению никель- алюминий Ni-Al, обладающему низкими магнитными свойствами.

В результате получают систему, состоящую из немагнитной фазы ₂ с однодоменным сильномагнитным включениями фазы , которая обладает большой коэрцитивной силой Нс. Такие сплавы не применяют из-за сравнительно низких магнитных свойств. Наибольшее распространенными являются сплавы железо- никель– алюминий, легированные медью Cu и кобальтом Со.

Марки этих материалов содержат буквы Ю и Н, указывающие на наличие в них алюминия и никеля. При использовании легирующих металлов в обозначение марок вводят дополнительные буквы, которые соответствуют этим металлам, например, сплав системы железо- никель- алюминий, легированный кобальтом, марки ЮНДК.

Бескобальтовые сплавы обладают относительно низкими магнитными свойствами, но они являются самыми дешевыми.

Кобальтовые сплавы применяют для изготовления изделий, которые требуют материалов с относительно высокими магнитными свойствами и магнитной изотропностью.

Высококобальтовые сплавы представляют собой сплавы с магнитной или с магнитной и кристаллической текстурой, содержащие кобальт более 15%.

Сплавы с магнитной текстурой получают в результате охлаждения сплава в магнитном поле с напряженностью 160…280 кА/м от высоких температур 1250…1300С до температуры приблизительно 500С. полученный сплав приобретает улучшенный магнитные характеристики лишь в направлении действия поля, т.е. материал становится магнитоанизотропный.

Для сплавов, содержащих 12% кобальта, термомагнитная обработка увеличивает магнитную энергию приблизительно на 20% а для сплавов, содержащих 20…25% кобальта, -на 80% и более.

Термомагнитная обработка повышает температуру начала дисперсного распада с 950С в сплаве без кобальта до 800С в сплаве, содержащем 24% кобальта.

В результате термомагнитной обработки у высококобальтовых сплавов повышается также температура точки Кюри с 730 до 850С.

Кристаллическую текстуру получают в процессе особых условий охлаждения сплавов. В результате получают магниты с особой микротекстурой в виде столбчатых кристаллов, ориентированных в направлении легкого намагничивания. Это повышает магнитные свойства сплавов .магнитная энергия повышается на 60…70%. Увеличивается коэрцитивная сила Н_с, остаточная магнитная индукция B_r и коэффициент выпуклости кривой размагничивания материала:

Высококобальтовые текстурированные сплавы применяют для изготовления малогабаритных изделий, требующих высоких магнитных свойств и магнитной анизотропии.

Недостатками высококобальтовых материалов являются высокая твердость и хрупкость, что значительно осложняет их механическую обработку.

Порошковые магнитотвердые материалы (постоянные магниты). Порошковые магнитотвердые материалы применяют для изготовления миниатюрных постоянных магнитов сложной формы. Их подразделяют на металлокерамические, металлопластические, оксидные и микропорошковые.

Металлокерамические магниты по магнитным свойствам лишь немного уступают литым магнитам, но дороже их.

Получают металлокерамические магниты в результате прессования металлических порошков без связующего материала и спекания их при высоких температурах. Для порошков используют сплавы ЮНДК (сплав системы Fe-Ni-Al-, легированный кобальтом); на основе платины (Pt-Co, Pt-Fe); на основе редкоземельных металлов.

Металлокерамические магниты на основе сплавов ЮНДК обладают магнитными свойствами по параметрам B_r и _max на 10…20% ниже, чем у литых магнитов благодаря повышенной пористости спеченного порошкового материала до 5%; по механической прочности в 3…6 раз превосходят литые.

Магниты на основе платиновых сплавов обладают высокими значениями коэрцитивной силы Н_с, которые в 1,5…2 раза выше Н_с бариевых магнитов; высокой стабильностью параметров; по максимальной магнитной энергии _мах сравнимы со сплавом ЮНДК 24.

Сплавы на основа редкоземельных металлов (РЗМ) и урана при определенных соотношениях обладают очень высокими значениями коэрцитивной силы Н_с (предельное теоретическое значение составляет 1032 кА/м) и рекордными значениями максимальной удельной магнитной энергии _мах (предельное теоретическое значение достигает 112 кДж/м³.

Среди сплавов на основе редкоземельных наибольшее значение имеют интерметаллические соединения типа RCo₅, где R – редкоземельный металл. В марке соединения буква К означает кобальт, С – самарий, П – празеодим.

Сплавы на основе редкоземельных металлов получают холодным прессованием порошка сплава RCo₅ до высокой степени плотности, спеканием брикетов из порошков в присутствии жидкой фазы и литьем многокомпонентных сплавов, в которых кобальт замещен медью и железом.

Металлопластические магниты имеют пониженные магнитные свойства по сравнению с литыми магнитами, однако они обладают большим электрическим сопротивлением, малой плотностью, меньшей стоимостью.

Получают металлопластические магниты, кок и металлокерамические, из металлических порошков, которые прессуют вместе с изолирующей связкой и нагревают до невысоких температур, необходимых для полимеризации связующего вещества.

Бариевые магниты обладают следующими свойствами:

Значения остаточной магнитной индукции B_r в 2…4 раза меньше, чем у литых магнитов;

Большая коэрцитивная сила Н_с, что придает им повышенную стабильность при воздействии внешних магнитных полей, ударов и толчков;

Плотность d примерно в 1,5 раза меньше плотности сплавов типа ЮНДК, что существенно снижает массу магнитных систем;

Удельное электрическое сопротивление  (10⁴…10⁷ Ом*м) в миллионы раз выше, чем сопротивление магнитотвердых сплавов, поэтому ферриты бария используют в цепях, подвергающихся действию высокочастотных полей;

Не содержат дефицитных и дорогих металлов, поэтому по стоимости бариевые магниты примерно в 10 раз дешевле магнитов из сплава ЮНДК.

К недостаткам бариевых магнитов относят:

плохие механические свойства (высокая хрупкость и твердость);

большую зависимость магнитных свойств от температуры (температурный коэффициент остаточной магнитной индукции ТКВ_r в 10 раз больше, чем ТКВ_r литых магнитов);

эффект необратимой потери магнитных свойств после охлаждения магнита до температуры -60С и ниже (после охлаждения и последующего нагревания до начальной температуры магнитные свойства не восстанавливаются).

В отличии от технологии изготовления магнитомягких ферритов после сухого помола для лучшего измельчения частиц исходного сырья производят мокрый помол. Полученную массу отстаивают, заливают в пресс-формы и затем прессуют в магнитном поле при медленном увеличении давления и одновременной откачке воды. После прессования изделие размагничивают, для чего включают и выключают ток, который имеет обратное по сравнению с намагничивающим током направление.

Кроме мокрого для изготовления бариевых магнитов применяют также сухое прессование.

Промышленность выпускаем бариевые изотропные БИ и бариевые анизотропные БА магниты.

Кобальтовые магниты обладают следующими свойствами:

более высокая стабильность параметров, чем у бариевых;

температурный гистерезис, т.е. зависимость магнитных свойств от температуры, которая появляется не в области отрицательных температур, как у бариевых магнитов, а при нагревании до температуры выше 80С;

из-за большой хрупкости и низкой механической прочности их крепят с помощью клея;

высокая стоимость.

Технология изготовления кобальтовых магнитов отличается от технологии получения бариевых ферритов операцией термомагнитной обработки, которая состоит в нагревании спеченных магнитов до температуры 300…350С в течении 1,5 часов и охлаждения в магнитном поле в течении 2 часов.

Магниты из микропорошков Mn-Bi поучают прессованием специально подготовленного микропорошка. Для этого марганцево-висмутовый сплав (23% Mn; 77% Bi) подвергают механическому дроблению до получения частиц однодоменных размеров (5…8 мкм). Пропуская порошок через магнитный сепаратор отделяют ферромагнитную фазу Mn-Bi от немагнитных частиц марганца и висмута. В результате прессования микропорошка ферромагнитной фазы при температуре примерно 300С в магнитном поле получают магниты, которые состоят из отдельных частиц с одинаковой ориентацией осей легкого намагничивания; сохраняют магнитные свойства только до температуры не ниже 20С (при понижении свойства быстро ухудшаются и для их восстановления необходимо повторное намагничивание), что существенно ограничивает их применение.

Железные и железокобальтовые магниты из микропорошков Fe и Fe-Co изготавливают с применением химических способов получения частиц нужного размера (0,01…0,1). Из полученного порошка магниты прессуют и пропитывают раствором смол. Пропитка повышает коррозийную стойкость железосодержащих магнитов.

Технически чистое железо обычно содержит небольшое количество примесей углерода, серы, марганца, кремния и других элементов, ухудшающих его магнитные свойства. Вследствие сравнительно низкого удельного сопротивления технически чистое железо используют довольно редко, в основном для изготовления магнитопроводов постоянного магнитного потока.

Обычное технически чистое железо изготавливают рафинированием чугуна в мартеновских печах или в конверторах; оно имеет суммарное содержание примесей 0,08-0,1%

Кремнистая электротехническая сталь (по ГОСТу электротехническая тонколистовая) является основным магнитомягким материалом массового потребления. Введением в состав этой стали кремния достигается повышение удельного сопротивления, что вызывает снижение потерь на вихревые токи. Кроме того, наличие в стали кремния способствует выделению углерода в виде графита, а также почти полному раскислению стали за счет химического связывания кислорода в SiO₂. Последний в виде шлака выделяется из расплава. В результате легирование кремнием приводит к увеличению магнитной проницаемости, уменьшению коэрцитивной силы и снижению потерь на гистерезис. Положительное влияние кремния на магнитную проницаемость стали обусловлено также уменьшением констант магнитной анизотропии и магнитострикции. У стали с содержанием кремния 6,8% константа магнитной анизотропии в три раза меньше, чем у чистого железа, а значение магнитострикции практически равно нулю. При таком содержании кремния сталь обладает наибольшей магнитной проницаемостью. Однако промышленные марки электротехнической стали содержат не более 5% кремния. Это объясняется тем, что кремний ухудшает механические свойсва стали, придает ей хрупкость и ломкость. Такая сталь непрригодна для штамповки. Кроме того, при введении кремния несколько уменьшается индукция насыщения (примерно 0,05 Тл на 1% Si), так как кремний является немагнитным компонентом. Вместе с тем легирование кремнием повышает стабильность магнитных свойств стали во времени.

Свойства стали значительно улучшаются за счет образования магнитной текстуры при холодной прокатке и последующего отжига в водороде.

При холодной прокатке происходит сильное обжатие материала; возникающие деформации вызывают преимущественную переориентацию кристаллических зерен. Отжиг при температуре 900-1000°С не только снимает внутренние механические напряжения, но и сопровождается интенсивной рекристаллизацией (укрупнением зерен). Получается так называемая ребровая текстура.

Текстурованная сталь анизотропна по свойствам: вдоль напрвления прокатки наблюдается существенно более высокая магнитная проницаемость и меньшие потери на гистерезис. Сталь выпускается в виде рулонов, листов и резаной ленты. Она может быть без электроизоляционного покрытия или иметь его. Сталь различных классов предназначается для изготовления магнитных цепей аппаратов, трансформаторов, электрических машин. Применение ленточных сердечников из текстурованной стали в силовых трансформаторах позволяет уменьшить их массу и габаритные размеры на 20-25%, а в радиотрансформаторах - на 40%.

Листы тонкого проката предназначены в основном для использования в полях повышенной частоты (до 1 кГц). Использование листовых и ленточных сердечников на частотах выше 1 кГц возможно лишь при существенном ограничении магнитной индукции, так , чтобы суммарные потери не превышали допустимого предела. По условиям нагрева и теплоотвода предельно допустимыми принято считать удельные потери 20 Вт/кг.

Низкокоэрцитивные сплавы. Пермаллои - железоникелевые сплавы, обладающие весьма большой магнитной проницаемостью в области слабых полей и очень маленькой коэрцитивной силой. Пермаллои подразделяют на высоко- и низконикелевые. Высоконикелевые пермаллои содержат 72-80% никеля, а низконикелевые - 40-50% никеля. Магнитные свойства пермаллоев очень чувствительны к внешним механическим напряжениям, зависят от химического состава и наличия инородных примесей в сплаве, а также очень резко изменяются в зависимости от режимов термообработки материала (температуры, скорости нагрева и охлаждения, окружающей среды и т.д.). Термическая обработка высоконикелевых пермаллоев сложнее, чем низконикелевых.

Удельное сопротивление высоконикелевых пермаллоев почти в три раза меньше, чем у низконикелевых, поэтому при повышенных частотах предпочтительнее использовать низконикелевые пермаллои.

увеличением частоты. Это объясняется возникновением в материале заметных вихревых токов из-за небольшого удельного сопротивления.

Диапазон изменения магнитных свойств и удельного сопротивления промышленных марок пермаллоев указан в табл.1. Вследствие различия свойств низконикелевые и высоконикелевые пермаллои имеют несколько различные применения.

Низконикелевые сплавы 45Н и 50Н применяют для изготовления сердечников малогабаритных силовых трансформаторов, дросселей, реле и деталей магнитных цепей, работающих при повышенных индукциях без подмагничивания или с небольшим подмагничиванием. Высоконикелевые сплавы 79НМ, 80НХС, 76НХД используют для изготовления сердечников малогабаритных трансформаторов, реле и магнитных экранов.

Сильная зависимость магнитных свойств пермаллоя от механических напряжений вынуждает принимать специальные меры защиты сердечников, поскольку механические нагрузки неизбежно возникают даже при наложении токовых обмоток. Обычно кольцеобразные ленточные сердечники из пермаллоя помещают в немагнитные защитные каркасы из пластмассы или алюминия. В целях амортизации динамических нагрузок свободное пространство между каркасом и сердечником заполняют каким-либо эластичным веществом.

Высокочастотные магнитомягкие материалы

Под высокочастотными магнитомягкими материалами понимают вещества, которые должны выполнять функции магнетиков при частотах свыше нескольких сотен или тысяч герц. По частотному диапазону применения их в свою очередь можно подразделить на материалы для звуковых, ультразвуковых и низких радиочастот, для высоких радиочастот и для СВЧ.

По физической природе и строению высокочастотные магнитомягкие материалы подразделяют на магнитодиэлектрики и ферриты. Кроме того, при звуковых, ультразвуковых и низких радиочастотах можно использовать тонколистовые рулонные холоднокатанные электротехнические стали и пермаллои. Толщина сталей достигает 30-25 мкм, а пермаллой, как мееханически более мягкий сплав, может быть получен толщиной до 2-3 мкм. Основные магнитные свойства таких тонких магнитных материалов близки к свойствам материалов больших толщин, однако они имеют несколько повышенную коэрцитивную силу и высокую стоимость, а технология сборки магнитных цепей из них весьма сложна.

Магнитодиэлектрики – это фактически высокочастотные магнитные пластмассы, в которых наполнителем является ферромагнетик, а связующим – электроизоляционный материал органический (Например, фенолформальдегидная смола) или неорганический (например жидкое стекло). Магнитная проницаемость магнитодиэлектрика всегда меньше магнитной проницаемости ферромагнетика, составляющего его основу и вычисляется по формуле:

_мд = 1/ (1/_ф + V/3)

Наиболее широко применяются магнитодиэлектрики на основе карбонильного железа, альсифера и молибденового пермаллоя.

Ферриты представляют собой оксидные магнитные материалы, у которых спонтанная намагниченность доменов обусловлена нескомпенсированным антиферромагнетизмом.

Ферриты представляют собой оксидные магнитные материалы, у которых спонтанная намагниченность доменов обусловлена нескомпенсированным антиферромагнетизмом.

Большое удельное сопротивление, превышающее удельное сопротивление железа в 10³-10¹³ раз, а следовательно, и относительно незначительные потери энергии в области повышенных и высоких частот наряду с достаточно высокими магнитными свойствами обеспечивают ферритам широкое применение в радиоэлектронике.

Высокопроницаемые ферриты. В качестве магнитомягких материалов наиболее широко применяют никель-цинковые и марганец-цинковые ферриты. Они кристаллизуются в структуре шпинели и представляют собой твердые растворы замещения, образованные двумя простыми ферритами, один из которых (NiFe₂O₄ или MnFe2O4) является ферримагнетиком, а другой (ZnFe₂O₄) - немагнитен.

Для ферритов, используемых в переменных полях, кроме начальной магнитной проницаемости одной из важнейших характеристик является тангенс угла потерь tg. Благодаря низкой проводимости составляющая потерь на вихревые токи в ферритах практически мала и ею можно пренебречь. В слабых магнитных полях незначительными оказываются и потери на гистерезис. Поэтому значение tg в ферритах на высоких частотах в основном определяется магнитными потерями, обусловленными релаксациооными и резонансными явлениями.

В ферритах, как и в ферромагнетиках, реверсивная магнитная проницаемость может существенно изменяться под влиянием напряженности постоянного подмагничивающего поля, причем у высокопроницаемых ферритов эта зависимость выражена более резко, чем у высокочастотных ферритов с небольшой начальной магнитной проницаемостью.

Магнитные свойства ферритов зависят от механических напряжений, которые могут возникать при нанесении обмотки, креплении изделий и по другим причинам. Чтобы не было ухудшения магнитных характеристик, ферриты следует оберегать от механических нагрузок.

По электрическим свойствам ферриты относятся к классу полупроводников или даже диэлектриков. Их электропроводность обусловлена процессами электронного обмена между ионами переменной валентности("прыжковый" механизм). Электроны, учавствующие в обмене, можно рассматривать как носители заряда, концентрация которых практически не зависит от температуры.

Для ферритов характерна относительно большая диэлектрическая проницаемость, которая зависит от частоты и состава материала. С повышением частоты диэлектрическая проницаемость ферритов падает. Так, никель-цинковый феррит с начальной проницаемостью 200 на частоте 1 кГц имеет  = 400, а на частоте 10 МГц  = 15. Наиболее высокое значение  присуще марганец-цинковым ферритам, у которых она достигает сотен или тысяч.

Большое влияние на поляризационные свойства ферритов оказывают ионы переменной валентности. С увеличением их концентрации наблюдается возрастание диэлектрической проницаемости материала.

Номер	Название	Марка ферритов
группы	группы	Ni-Zn	Mn-Zn
I	Общего применения	100НН, 400НН, 400НН1, 600НН, 1000НН, 2000НН	1000НМ, 1500НМ, 2000НМ, 3000НМ
II	Термостабильные	7ВН, 20ВН, 30ВН, 50ВН, 100ВН, 150ВН	700НМ, 1000НМ3, 1500НМ1, 1500НМ3, 2000НМ1, 2000НМ3
III	Высокопроницаемые		4000НМ, 6000НМ, 6000НМ1, 10000НМ, 20000НМ
IV	Для телевизионной техники		2500НМС1, 3000НМС
V	Для импульсных трансформаторов	300ННИ, 300ННИ1, 350ННИ, 450ННИ, 1000ННИ, 1100ННИ	1100НМИ
VI	Для перестраиваемых контуров	10ВНП, 35ВНП, 55ВНП, 60ВНП, 65ВНП, 90ВНП,
VII	Для широкополосных трансформаторов	50ВНС, 90ВНС, 200ВНС, 300ВНС

Магнитные материалы специализированного.

Магнитные пленки. Термомагнитные материалы. Ферриты для СВЧ. Магнитострикционные материалы.

Сплавы, отличающиеся незначительным изменением магнитной проницаемости при изменении напряжённости поля. Это перминвар (сплав железа, никеля, кобальта, марганца) и изоперм (сплав железа, никеля и алюминия или меди). Перминвар имеет _н = 300 и сохраняет постоянное значение до напряженности поля Н = 240 А/м и индукции В = 0.1 Тл. Его недостатки – чувствителен к изменению температуры и механических напряжений и недостаточная стабильность магнитной проницаемости. Изоперм представляет собой твердые растворы железа и никеля с медью или алюминием, обладает более высокой стабильностью магнитной проницаемости.

Сплавы с сильной зависимостью магнитной проницаемости от температуры. Сюда относят сплавы колмаллои (Cu, Ni), термаллои (Fe,Ni) и компенсатор (Fe, Ni, Cr).

Сплавы с высокой магнитострикцией. Это сплавы никеля и кобальта, железа и платины.

Сплавы с особо высокой индукцией насыщения – пермендюры (сплавы железа, никеля, кобальта). Применяются в телефонных мембранах и осциллографах.

Ферриты представляют собой магнитную керамику с незначительной электронной проводимостью. Это системы из оксидов железа и оксидов двухвалентных металлов. Имеют кубическую кристаллическую решктку.

Ферриты с прямоугольной петлей гистерезиса разделяют на два вида: со спонтанной и с индуцированной прямоугольностью петли гистерезиса. Применяют в разнообразных запоминающих логических устройствах вычислительной техники, в аппаратах телеграфной связи.

Ферриты для СВЧ (сверхвысоких частот) должны иметь высокую однородность структуры и высокое удельное сопротивление.

Магнитострикционные ферриты – это группа магнитных материалов, техническое применение которых основано на использовании геометрических размеров тела в магнитном поле. Их магнитные свойства характеризуют константой магнитострикции. Широкое применение в качестве магнитострикционного материала получили чистый никель, сплавы системы никель-кобальт, наиболее известен из них сплав никоси .

Аморфные магнитные материалы. Получают при быстром охлаждение расплава, при этом не успевает произойти кристаллизация. Применяется в технике магнитных записей, в специализированных трансформаторов, в импульсных источниках питания, магнитных усилителях. Металлические магнитомягкие аморфные сплавы состоят из одного или нескольких переходных металлов (Fe, Co, Ni), сплавленных со стеклообразователем-бором, углеродом, кремнием или фосфором.

К магнитотвердым материалам относятся магнитные материалы с широкой петлей гистерезиса и большой коэрцитивной силой Н_с Основными характеристиками магнитотвердых материалов являются коэрцитивная сила Н_с, остаточная индукция В_с, максимальная удельная магнитная энергия, отдаваемая во внешнее пространство _мах.

Магнитная проницаемость  магнитотвердых материалов значительно меньше, чем у магнитомягких. Чем «тверже» магнитный материал, т.е. чем выше его коэрцитивная сила Н_с, тем меньше его магнитная проницаемость.

Литые материалы на основе сплавов. Эти материалы имеют основой сплавы железо- никель- алюминий (Fe-Ni-Al) и железо- никель- кобальт (Fe-Ni-Co) и являются основными материалами для изготовления постоянных магнитов. Эти сплавы относят к прецизионным, так как их количество в решающей степени определяется строгим соблюдением технологических факторов.

Бескобальтовые сплавы обладают относительно низкими магнитными свойствами, но они являются самыми дешевыми.

Кобальтовые сплавы применяют для изготовления изделий, которые требуют материалов с относительно высокими магнитными свойствами и магнитной изотропностью.

Высококобальтовые сплавы представляют собой сплавы с магнитной или с магнитной и кристаллической текстурой, содержащие кобальт более 15%.

Порошковые магнитотвердые материалы (постоянные магниты). Порошковые магнитотвердые материалы применяют для изготовления миниатюрных постоянных магнитов сложной формы. Их подразделяют на металлокерамические, металлопластические, оксидные и микропорошковые.

Металлокерамические магниты по магнитным свойствам лишь немного уступают литым магнитам, но дороже их.

Получают металлокерамические магниты в результате прессования металлических порошков без связующего материала и спекания их при высоких температурах. Для порошков используют сплав системы Fe-Ni-Al-, легированный кобальтом; на основе платины (Pt-Co, Pt-Fe); на основе редкоземельных металлов.

Металлопластические магниты имеют пониженные магнитные свойства по сравнению с литыми магнитами, однако они обладают большим электрическим сопротивлением, малой плотностью, меньшей стоимостью.

Бариевые магниты обладают следующими свойствами:

Значения остаточной магнитной индукции B_r в 2…4 раза меньше, чем у литых магнитов;

Большая коэрцитивная сила Н_с, что придает им повышенную стабильность при воздействии внешних магнитных полей, ударов и толчков.

Железные и железокобальтовые магниты из микропорошков Fe и Fe-Co изготавливают с применением химических способов получения частиц нужного размера (0,01…0,1). Из полученного порошка магниты прессуют и пропитывают раствором смол. Пропитка повышает коррозийную стойкость железосодержащих магнитов.

Пластически деформируемые магниты обладают хорошими пластическими свойствами; хорошо поддаются всем видам механической обработки хорошо штампуются, режутся ножницами, обрабатываются на металлорежущих станках); имеют высокую стоимость.

Кунифе – медь–никель–железо (Cu-Ni-Fe) обладают анизотропностью (намагничиваются в направлении прокатки).

Применяются в виде проволоки и штамповок.

Викаллой – кобальт–ванадий (Co-V) получают в виде высокопрочной магнитной ленты и проволоки. Из него изготавливают также очень мелкие магниты сложной конфигурации.

Эластичные магниты представляют собой магниты на резиновой основе с наполнителем из мелкого порошка магнитотвердого материала. В качестве магнитотвердого материала чаще всего используют феррит бария. «Магнитную резину» применяют в качестве листов магнитной памяти ЭВМ, для отклоняющих систем в телевидении, корректирующих систем.

Магнитные носители информации при перемещении создают в устройстве считывания информации переменное магнитное поле, которое изменяется во времени так же, как записываемый сигнал.

Магнитные материалы для носителей информации должны отвечать следующим требованиям: высокая остаточная магнитная индукция B_r для повышения уровня считываемого сигнала; для уменьшения эффекта саморазмагничивания, приводящего к потере записанной информации, значение коэрцитивной силы Н_с должно быть как можно более высоким; для облегчения процесса стирания записи желательна малая величина коэрцитивной силы Н_с, что противоречит предыдущему требованию; большие значения коэффициента выпуклости К_вып =(ВН)_мах/B_rH_c, что удовлетворяет требований высокой остаточной магнитной индукции B_r и минимальной чувствительности к саморазмагничиванию; высокая температурная и временная стабильность магнитных свойств.

Материалы для магнитных носителей информации представляют собой металлические ленты и проволоку из магнитотвердых материалов, сплошные металлические, биметаллические и пластмассовые ленты и магнитные порошки, которые наносятся на ленты, металлические диски и барабаны, магнитную резину и др.

В качестве магнитных порошков используют оксиды железа Fe2O3 и Fe3O4, магнитотвердые ферриты, железоникельалюминиевые сплавы, которые являются доступными и дешевыми материалами.

Жидкие магниты представляют собой жидкость, наполненную мельчайшими частицами магнитотвердого материала. Жидкие магниты на кремний органической основе не расслаиваются даже под воздействием сильных магнитных полей, сохраняют работоспособность в диапазоне температур от –70 до +150С.

Перспективные направления разработки новых материалов.
