Задания / ДЗ ТО 1

_{Необходимо разработать теоретическую схему базирования на данной операции механической обработки и выбрать установочные элементы для её реализации.}

Обработка паза:

Установочная база (1, 2, 3) – база, используемая для наложения на заготовку или изделие связей, лишающих их трёх степеней свободы – перемещения вдоль одной координатной оси (z) и поворотов вокруг двух других осей (x и y).

Направляющая база (4, 5) – база, используемая для наложения на заготовку или изделие связей, лишающих их двух степеней свободы – перемещений вдоль двух координатных осей (x и y).

Опорная база (6) – база, используемая для наложения на заготовку или изделие связей, лишающих их одной степени свободы – поворота вокруг одной оси (z).

Установочная база базируется на установочной плите;

Направляющая база базируется на пальце;

Опорная база базируется пальцем.

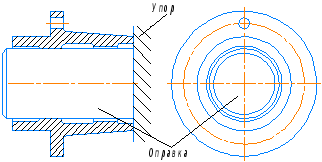

Обработка наружного диаметра:

Установочная база (1, 2, 3, 4) – база, используемая для наложения на заготовку или изделие связей, лишающих их четырёх степеней свободы – перемещений вдоль и поворотов вокруг двух координатных осей (x и y).

Направляющая база (5) – база, используемая для наложения на заготовку или изделие связей, лишающих их одной степени свободы – перемещения вдоль одной координатной оси (z).

Вращение вокруг оставшейся координатной оси (z) предупреждается силами трения.

Установочная база базируется на оправке;

Направляющая база базируется на упоре.
