2. Практическая часть

Лабораторная установка включает кабель типа UTP cat 5 или 5е, разъемы типа RJ-45, стриппер для витой пары (специальный инструмент для разделки кабеля), кримпер (crimp-tool) – специальный инструмент для заделки кабеля витая пара в разъемы, используемые при передачи данных –RJ-45, тестер для проверки наличия контактов заделанного кросс-кабеля.

Задание:

1. Взять многожильный патч-кабель длиной 1, 3 или 6м.

2. Снять с одного конца кабеля 25мм защитной оболочки при помощи стриппера.

3. Разделить проводники по цветовым парам.

4. Расплести каждую пару.

5. Расправить проводники с одного конца согласно стандарту EIA/TIA 568, спецификация EIA/TIA 568A. Схема раскладки приведена на рис.1а

6. Расправить проводники с другого конца согласно схеме на рис.1б

	Пин 1 2 3 4 5 6 7 8	Цвет Б/З З Б/О С Б/С О Б/К К
Рис.1а. Схема раскладка проводников по спецификации EIA/TIA 568А

	Пин 1 2 3 4 5 6 7 8	Цвет Б/О О Б/З Б/К К З С Б/С
Рис.1б. Схема раскладка проводников по спецификации EIA/TIA 568 B (crossover)

7. Обрезать лишние концы проводников с помощью клещей «Crimp Tool» так, чтобы при заделке 5мм защитной оболочки находилось внутри коннектора RJ-45

8. Взять коннектор RJ-45 так, чтобы ключ-фиксатор располагался снизу, а ножи-контакты коннектора сверху (рис.2).

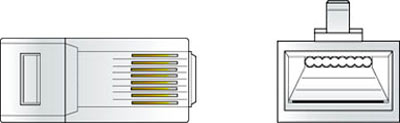

Вид сверху	Вид со стороны кабеля

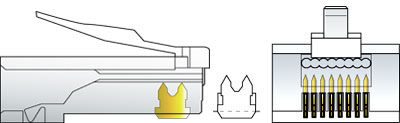

Рис.2. Необжатый коннектор RJ-45

9. Вставить проводники в коннектор RJ-45 до упора.

10. С помощью Crimp Tool обжать коннектор.

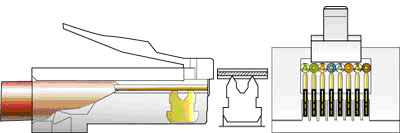

Рис.3. Обжатый коннектор

В процессе обжимки ножи-контакты будут утоплены внутрь корпуса разъема, прорежут изоляцию проводников и соприкоснутся с жилой.

Заделка патч-корд кабеля коннекторами RJ-45 осуществляется с обоих концов.

11 Взять LAN-TESTER Master TX.

12 Взять патч-корд кабель, закрепить обжатый коннектор RJ-45 в соответствующем разъеме LAN-TESTER Master TX.

13 Взять LAN-TESTER Remote RX.

14 Взять противоположный конец патч-корд кабеля, закрепить обжатый коннектор RJ-45 в соответствующем разъеме LAN-TESTER Remote RX.

15 Включить LAN-TESTER Master TX, нажав кнопку включения TEST, расположенную на левой боковой стороне корпуса.

16 Проверить наличие сигнала по каждому из восьми пинов. Для этого взять LAN-TESTER Remote RX и проверить наличие световых сигналов на каждом из пинов в соответствующем порядке от 1 до 8.

17 В случае отсутствия сигнала на каком-либо из пинов повторить обжим коннектора RJ-45. В случае, если сигнал все равно отсутствует, заменить разъем.

18. Ответить на контрольные вопросы, написать отчёт о проделанной работе.

Контрольные вопросы

1. Что такое UTP? Дайте описание.

2. Что такое RJ-45, RJ-11?

3. Кроссоверный способ обжатия.
