Федеральное агентство по образованию
Государственное образовательное учреждение
высшего профессионального образования
«Курский государственный технический университет»
Кафедра электроснабжения
УТВЕРЖДАЮ
Первый проректор -
Проректор по учебной работе
_____________Е.А. Кудряшов
«____»______________2010
Типовой электропривод
Методические указания по выполнению лабораторных работ для студентов специальности 140211
КУРСК 2010
УДК 6283(075.8)
Составитель: К.Л. Пестерев
Рецензент
Кандидат технических наук , доцент В. И. Бирюлин
Типовой электропривод [Текст]: методические указания по выполнению лабораторных работ / Курск. гос. техн. ун-т; сост. : К.Л. Пестерев. Курск, 2010. 16 с.: ил. 6, табл. 2. Библиогр.; с. 16
Излагаются методические указания по выполнению лабораторных работ на стендах лаборатории типового электропривода кафедры электроснабжения.
Методические указания соответствуют требованиям программы, утвержденной учебно-методическим объединением по специальностям электроснабжения (УМО ЭС).
Предназначены для студентов специальности 140211 дневной и заочной форм обучения.
Текст печатается в авторской редакции
Подписано в печать Формат 60841/16.
Усл. Печ.л. 0,93. Уч.-изд.л. 0,84. Тираж 50 экз.Заказ. Бесплатно.
Курский государственный технический университет.
305040, Г. Курск, ул. 50 лет Октября, 94. Лабораторная работа №1. Изучение электропривода поточной линии
ЦЕЛЬ РАБОТЫ - ознакомиться с электрооборудованием поточной линии и понять принцип действия её схемы управления.
1.1. Общие положения
На предприятиях машиностроительной, пищевой и других отраслей промышленности для перемещения сыпучих материалов применяются поточные линии. Поточная линия является простейшей поточно-транспортной системой ПТС, которая представляет собой цепочку транспортеров, элеваторов и емкостей в системе единого технологического процесса,
Схемы управления ПТС должны составляться так чтобы пуск и остановка каждого из механизмов осуществлялись как дистанционно с диспетчерского пункта, так и имели бы местное управление (для наладки, апробирования и ремонтных работ). Работа различных механизмов ПТС должна быть согласованной, что не допускает значительного изменения частоты вращения приводных двигателей при изменении загрузки транспортеров.
В лабораторной работе изучается поточная линия, используемая для дробления материалов, например руды. Поточная линия состоит из дробилки Д, элеватора Э, горизонтального транспортера Т и двух бункеров Б1 и Б2 с заслонками, управляемыми тяговыми электромагнитами ТЭМ1 и ТЭМ2 (рисунок 1.1).

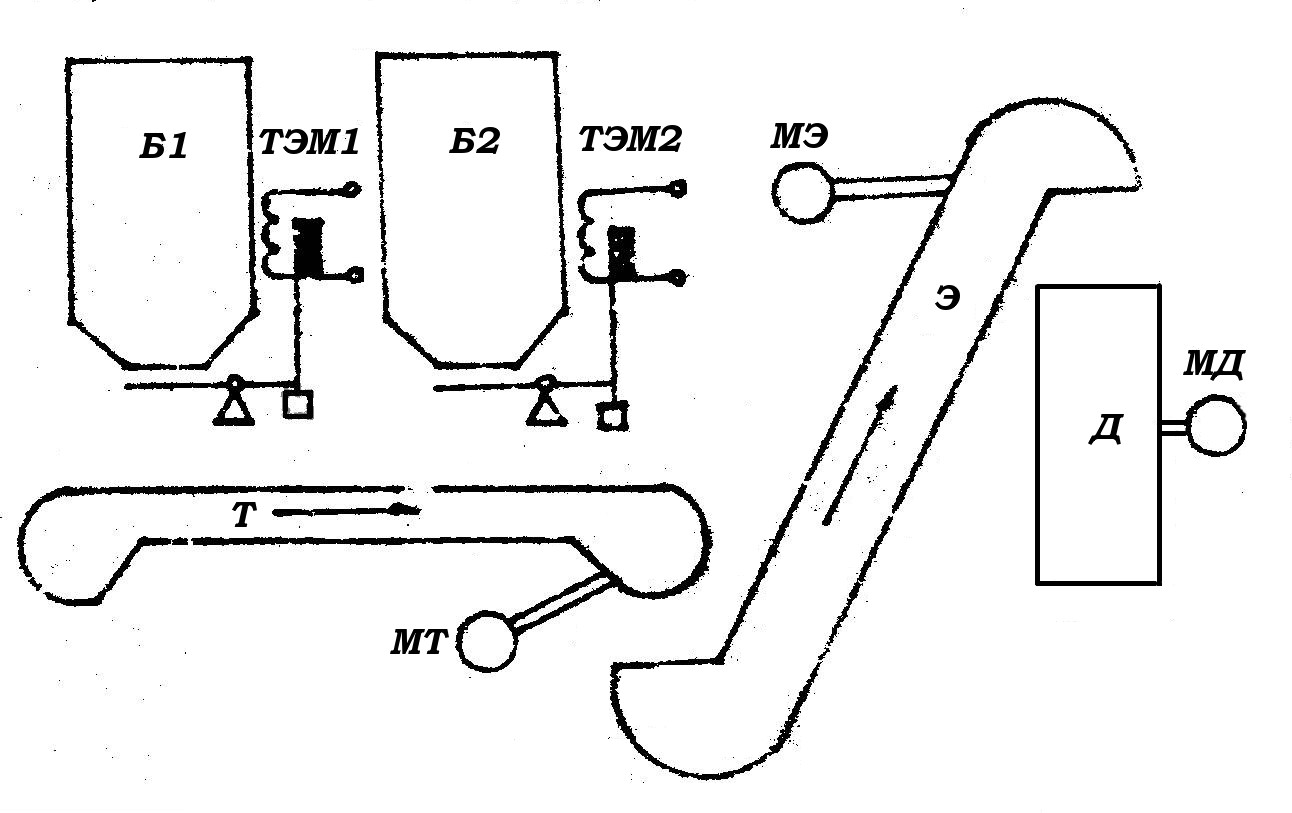

Рисунок 1.1. Функциональная схема поточной линии
Во избежание "завалов" сыпучего материала сема управления поточной линии построена таким образом, что пуск линии осуществляется с конца технологического потока: первой включают двигатель дробилки МД, затем двигатель элеватора МЭ и затем двигатель горизонтального транспортера МТ (рисунок 1.2). Это объясняется тем, что время разгона дробилки значительно больше, чем времена разгона элеватора и транспортера. При одновременном пуске двигателей всех механизмов поточной линии возможна подача материала в дробилку, когда ее скорость вращения ещё не достигла номинального значения, что недопустимо.

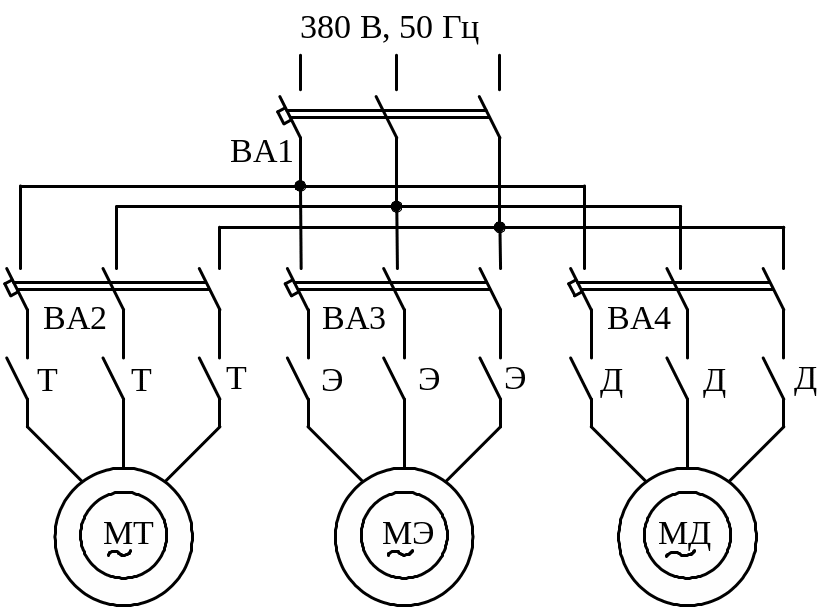

Рисунок 1.2. Схема подключения двигателей поточной линии к сети
