Lcd проетор
Жидкокристаллический проектор — устройство, проецирующее на экран изображение, созданное одной или несколькими жидкокристаллическими матрицами.

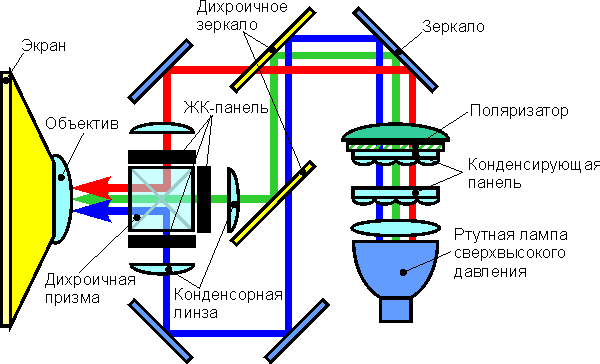

В таком блоке световой поток от источника света, сначала проходит через конденсорную систему с линейным поляризатором, затем разделяется с помощью нормальных и дихро-ичных зеркал на три составляющие, которые и направляются на ЖК-панели. Каждая из них представляет собой "сэндвич" из оптических пластин, между которыми находится жидкокристаллическая среда, и выходного поляризатора-анализатора. Далее модулированные по интенсивности цветовые составляющие светового потока поступают на сложную призму, где собираются вместе и направляются в проекционный объектив. Тонкопленочный полевой транзистор, находящийся в каждом из пикселей, управляет дополнительной поляризацией, т.е. степенью прозрачности данного пикселя для выходного анализатора.
1. ТИП ЭКРАНА Существуют четыре типа проекционных экранов:
1. Проекционные экраны с электрическим управлением. В экранах этого типа сворачивание и разворачивание проекционного полотна происходит с помощью электропривода, встроенного в корпус проекционного экрана.
2. Проекционные экраны с ручным управлением. Разворачивание полотна происходит вручную, а возврат в корпус экрана осуществляет возвратный пружинный механизм.
3. Портативные проекционные экраны. Мобильные экраны имеют легкую и компактную конструкцию. В отличии от других типов экранов их можно легко и быстро сложить и убрать в чехол, благодаря этому подобный тип экранов пользуется большим спросом на выездных презентациях, семинарах, выставках и т.д.
4. Стационарные натяжные экраны. В натяжных экранах полотно равномерно натягивается с помощью эластичных тросов или других систем натяжения по всему периметру рамы. Такая конструкция позволяет получить идеально ровную поверхность на всей площади проекционного полотна и обеспечивает изображение безупречного качества.
Покрытия экранов.
1. Белое матовое покрытие рассеивает падающий на него свет одинаково во всех направлениях.
2. Бисерное покрытие изготовлено нанесением на белый матовый материал микроскопических стеклянных бисерин сферической формы. Они отражают основную часть падающего на них света в направлении источника. В результате проецируемое на такой экран изображение оказывается заметно ярче, если смотреть на него под прямым углом.
3. Покрытие High Contrast экранов Da-Lite предназначено для фронтальной проекции, обеспечивает высокую контрастность и передачу оттенков черного (серого) цвета без ущерба отображения белого цвета и светлых оттенков других цветов, что делает изображение более объемным за счёт полутонов.
4. Покрытие Video Spectra успешно применяется при размещении проектора под потолком, поскольку в этом случае отражает основной поток в направлении зрителей (бисерное покрытие имеет свойство отражения в сторону источника света, что не годится для потолочного расположения проектора).
DLP
