1.1. Ручне електродугове зварювання на апаратах змінного струму

М

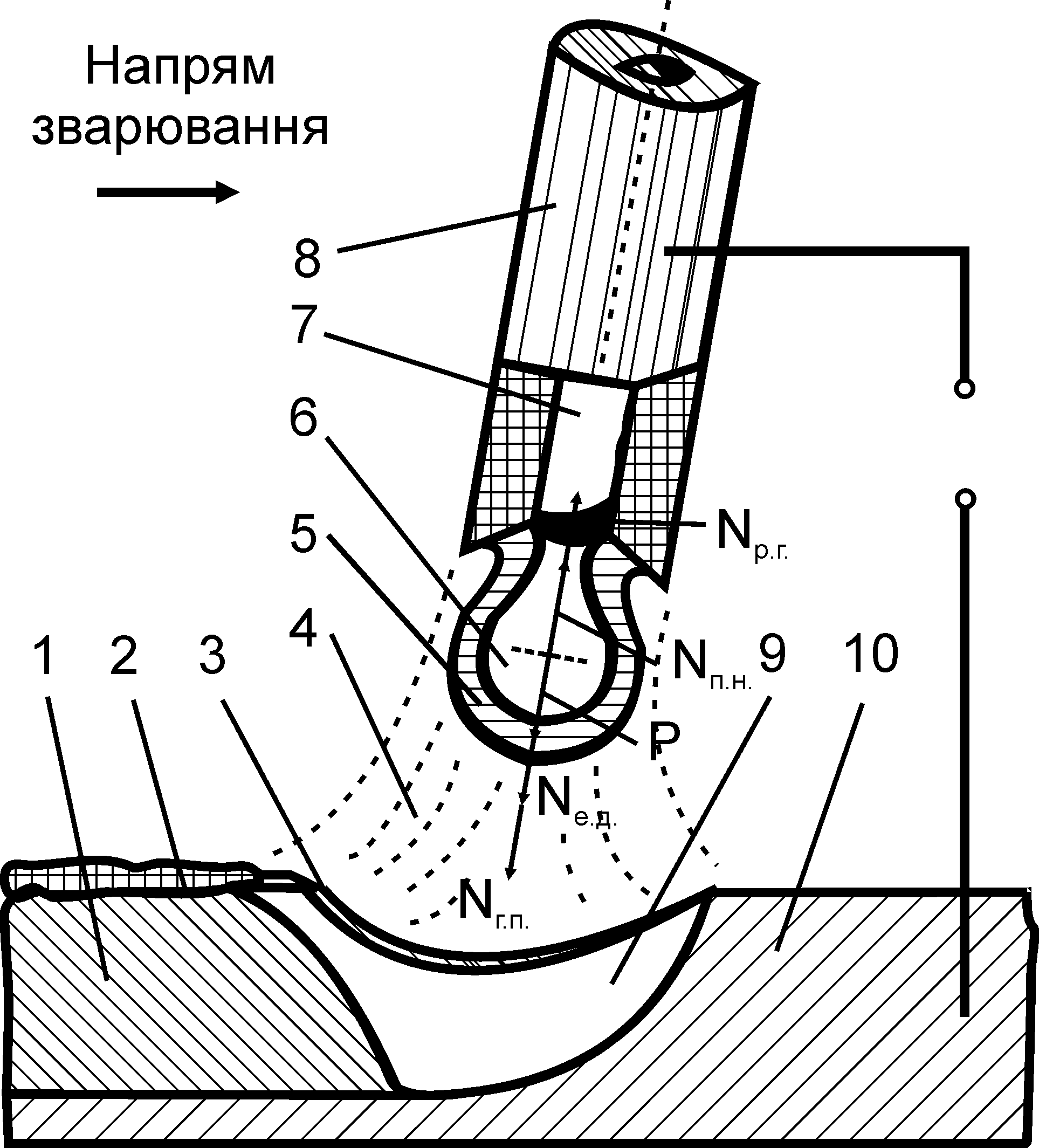

Схема ручного дугового зварювання

1 – _____________________________________________

2- _____________________________________________

3 – _____________________________________________

4 – _____________________________________________

5 – _____________________________________________

6 – _____________________________________________

7 – _____________________________________________

8 – _____________________________________________

9 – _____________________________________________

10 – ____________________________________________

Сили, що діють на краплю:

Nп.н. -_________________________________________

Nе.д. - _________________________________________

Nг.п. -_________________________________________

Nр.г. -_________________________________________

P - _________________________________________

ета роботи: вивчити технологічний процес ручного електродугового зварювання, характеристики покритих електродів, будову і характеристики джерел живлення.

Умовне позначення електродів

для ручного дугового зварювання і наплавлення сталі ГОСТ 9466-75.

марка - ______________________ _ , тип - ______________ , діаметр - _______, вид і товщина покриття ______________________, тип сталі, що зварюють ____________________, положення шва в просторі ____________________ , рід і полярність струму ___________________________, характеристика наплавленого металу або металу шва _________________________________

Особливості електричної дуги при зварюванні покритими електродами

_________________________________________________________________________________________

_________________________________________________________________________________________

_________________________________________________________________________________________

_________________________________________________________________________________________

_________________________________________________________________________________________

________________________________________________________________________________________ ________________________________________________________________________________________

Вимоги до джерел живлення для ручного дугового зварювання:

________________________________________________________________________________________

________________________________________________________________________________________

________________________________________________________________________________________

________________________________________________________________________________________

________________________________________________________________________________________

_________________________________________________________________________________________

Показники зварювального процесу, що визначають вимоги до виду звах:

_________________________________________________________________________________________

_________________________________________________________________________________________

_________________________________________________________________________________________

_________________________________________________________________________________________

_________________________________________________________________________________________

_________________________________________________________________________________________

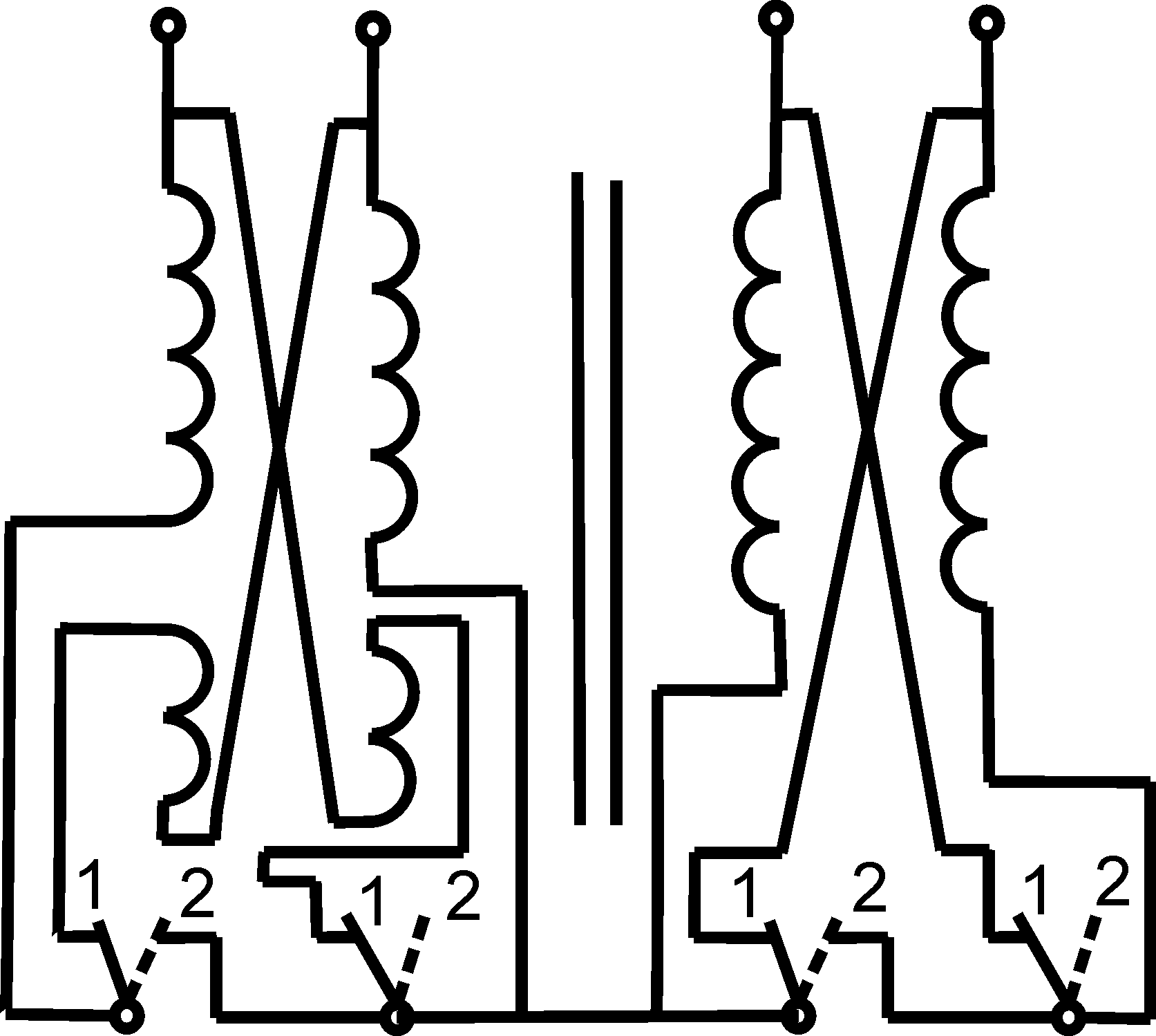

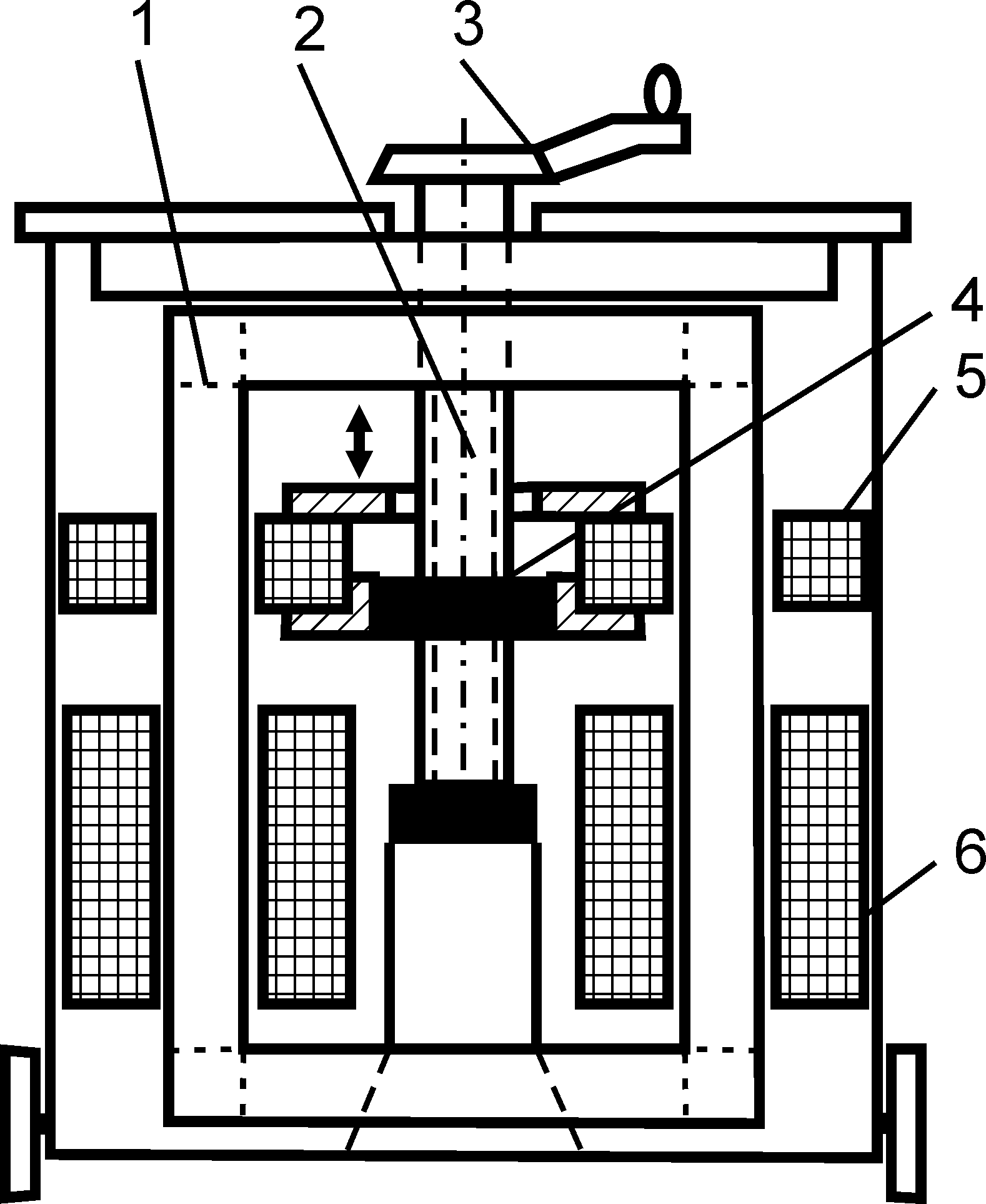

Схема зварювального трансформатора ТД-500

1- _______________________­­­_________

2-________________________________

3- ________________________________

4- ________________________________

5- ________________________________

6- ________________________________
