Параметры режима сварки

Основные параметры сварочного режима: род, полярность и величина тока I_д; напряжение дуги U_д; расход защитного газа и скорость его истечения из сопла горелки; скорость сварки V_св. При сварке WIG - диаметр електрода d_эл, угол его заточки и диаметр притупления торца, вылет электрода, наклон электрода вдоль оси шва, диаметр присадочного материала; при сварке MIG - диаметр и скорость подачи електроднй проволоки. Значение этих параметров зависят от толщины и марки металла, который сваривают, вида и положение в пространстве сварочного соединения.

Для электрода из чистого вольфрама граничные величины тока дуги I_д: дуга прямой полярности - I_д = 80 d_эл; дуга обратной полярности – I_д = 20 d_эл; дуга переменного тока - I_д = 60 d_эл. Для вольфрамовых электродов с примесями окислов итрия, лантана или тория допустимый ток увеличивают на 30...50%.

С увеличением угла заточки и уменьшением диаметра притупления повышается концентрация теплового потока дуги, растут - давление дуги, плотность тока, глубина проплавлення.

С увеличением длины дуги растут диаметр и пятно нагрева, увеличивается ширина шва, чуть уменьшается глубина проплавления.

Расход аргона выбирают в зависимости от тока дуги (две крайности - не обеспечивается качество защиты, происходит переохлаждение металла сварочной ванны).

При повышенных скоростях сварки поток воздуха, который набегает, сдвигает защитную струю газа из зоны плавления.

Источники питания сварочной дуги при ручной wig

Для питания сварочной дуги применяют специальные источники тока, которые отвечают определенным требованиям.

Устойчивое горение дуги при применении W-электрода возможно лишь при крутопадающей внешней вольт-амперной характеристике . Источником питания, которой удовлетворяет таким требованиям, является аппарат ИСТ-125.

Полупроводниковый аппарат ИСТ-125 предназначен для ручной дуговой сварки плавящимся электродом и сварки неплавящимся электродом в среде аргона.

Технические данные

1. Номинальный сварочный ток, А 125

2. Границы регулирования тока, А 25...125

3. Номинальное рабочее напряжение:

- при сварке плавящимся электродом, В 25

- при сварке неплавящимся электродом, В 5

4. Напряжение холостого хода, В 36

5. Максимальная потребляемая мощность, кВт 6.0

6. Напряжение питания, В 220

7. Масса, кг, не больше 35

Принцип действия и устройство аппарата ист-125

Принцип работы инвертора (рис. 15) заключается в преобразовании переменного напряжения питающей сети 220 В, с частотой 50 Гц в сварочное напряжение 36 В с помощью высокочастотного тиристорного преобразователя.

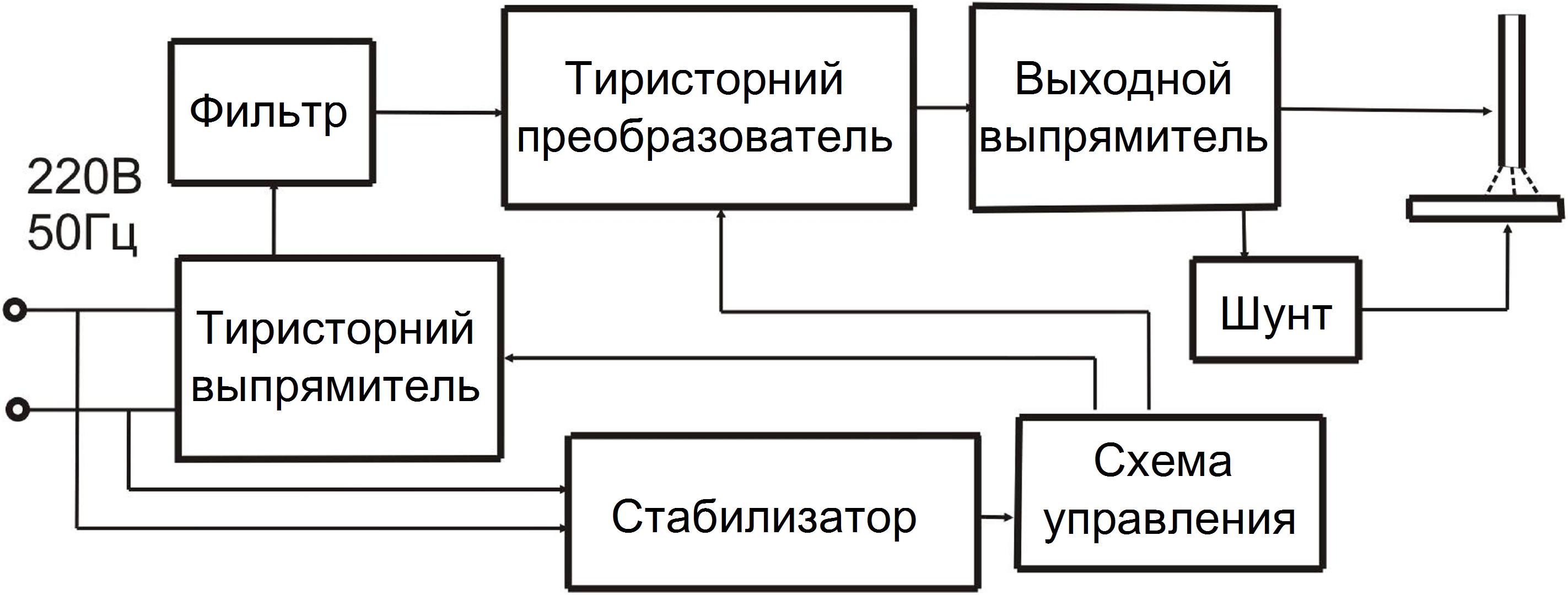

Рисунок 15 – Функциональная схема работы инвертора ИСТ-125

Инвертор состоит из тиристорного выпрямителя, фильтра, тиристорного преобразователя, выходного выпрямителя и схемы управления. Переменное напряжение сети, поступающее на вход тиристорного выпрямителя превращается в постоянное, преобразуется в тиристорном преобразователе в высокочастотное, снова выпрямляется в сварочное в выходном выпрямителе и поступает на выход инвертора.

Схема управления ограничивает напряжение холостого хода на выходе инвертора, осуществляет защиту инвертора от сверхтоков и формирует в зависимости от способа сварки ВВАХ.

Инвертор обеспечивает такие виды ВВАХ (рис. 16):

- крутопадающую штыковую со стабилизацией сварочного тока 1 при ММА сварке штучными электродами любого типа;

- крутопадающую (штыковую) со стабилизацией сварочного тока 2 при WІG сварке.

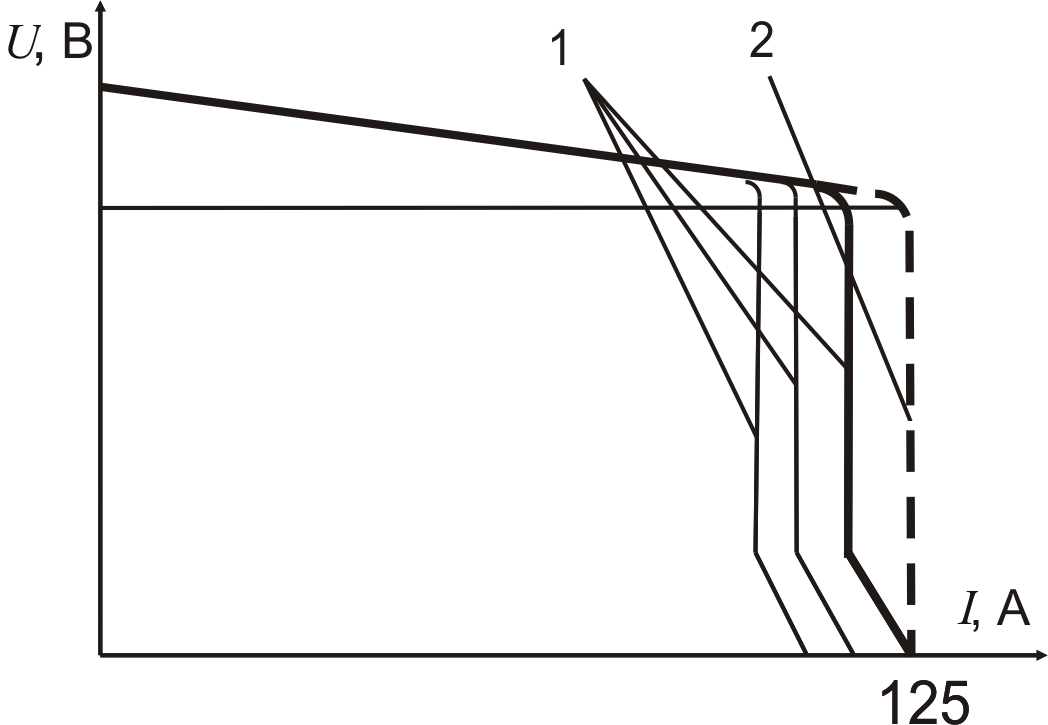

Рисунок 16 – ВВАХ инвертора

зварювального струму ИСТ-125

Благодаря тому, что в преобразователе примененная высокая частота (16 кГц), масса элементов и аппарата в целом значительно меньше, чем в традиционных источниках питания.

Инвертор выполнен как малогабаритный шкаф на ножках и представляет собой переносную свароч-ную установку в однокор-пусном исполнении. Элементы силовой части схемы установлены на двух горизонтальных шасси из изоляционного материала. Элементы цепей управления расположены на четырех платах печатного монтажа, объединенных в блок.

Н

Рисунок 17 – Общий вид

инвертора ІСТ-125

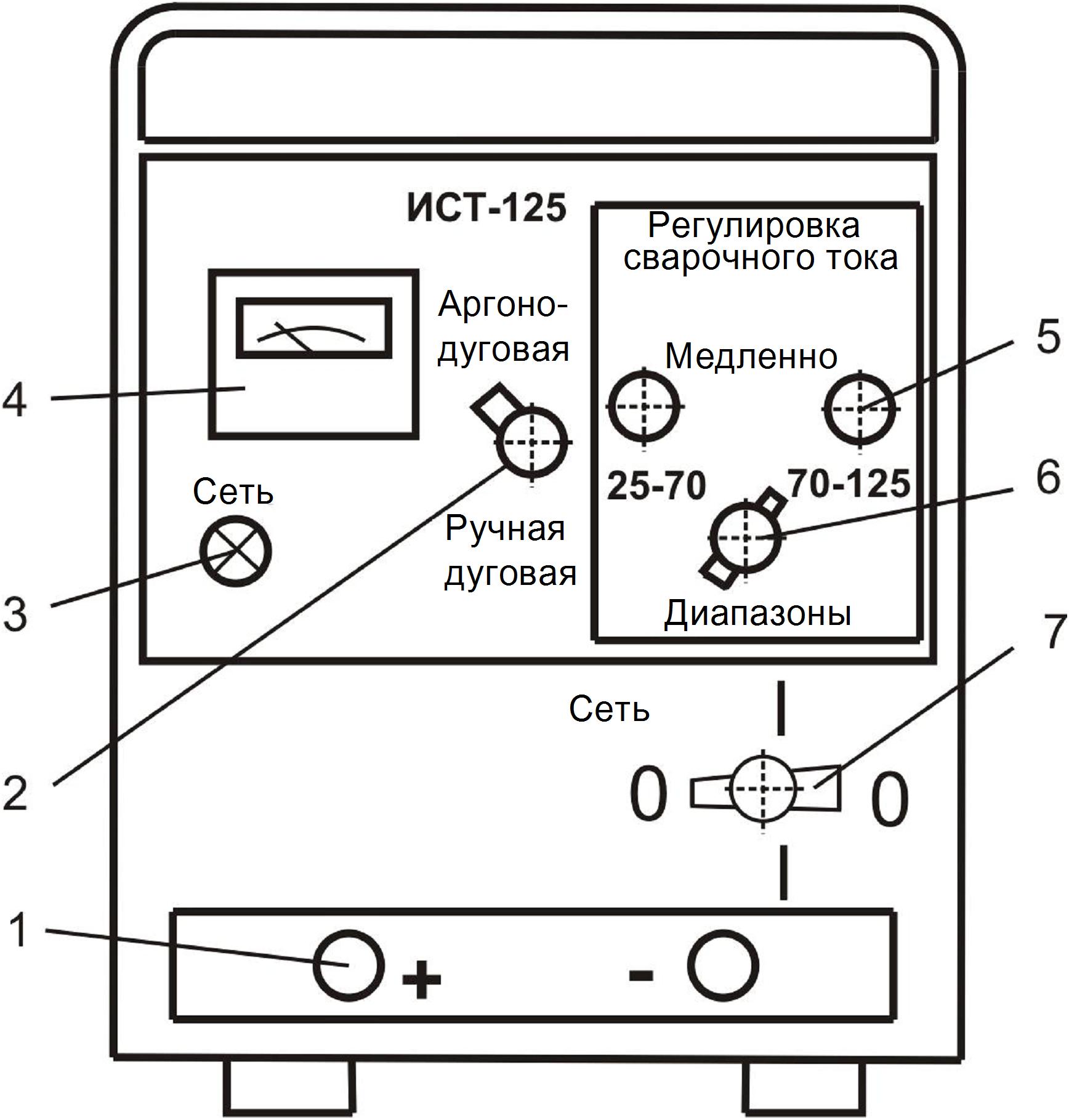

а передней панели инвертора (рис. 17) расположенные:

1 - клеммы "+" и "-" для присоединения ИСТ-125 к сети питания;

2 - переключатель вида сварки с положениями "Аргонодуговое" и "Ручное дуговое";

3 - лампа "Сеть" - для сигнализации о наличии напряжения питания;

4 – амперметр - для измерения величины сварочного тока;

5 - ручки "Плавно" - для плавного регулирования сварочного тока в пределах диапазона;

6 - переключатель "Диапазоны" ("25...70" и "70...125") - для переключения соответствующих диапазонов сварочного тока.
