6.2 Магістральна підсистема
Магістральна кабельна система забезпечує з'єднання телекомунікаційних шаф, апаратних (машинних залів) і міських введень. Вона складається з магістральних кабелів, проміжних і головного кросів, точок термінування кабелів, а також патч-кордів або кросових перемичок, що використовуються для комутації сегментів магістралі. Магістраль також може існувати між будівлями в системі кампусу (містечка з декількох близько розташованих будівель).
Топологія магістральних кабелів може мати не більше двох ієрархічних рівнів. Дотримання цієї вимоги дозволяє понизити погіршення якості сигналу на пасивних елементах системи і спростити адміністрування системи. Сигнал, що вийшов з розподільного пункту поверху повинен досягати головного розподільного пункту, проходячи не більше ніж один кросовий вузол. Допускається структура магістральної підсистеми, що має тільки один кросовий пункт. Магістральні кросові пункти повинні розташовуватися в шафах устаткування або приміщеннях устаткування.
На рис. 6.2 представлені співвідношення довжин кабелів магістральної підсистеми. Відстань між головним розподільним пунктом і розподільним пунктом поверху не повинна перевищувати 2000 метрів. Відстань між розподільним пунктом будівлі і розподільним пунктом поверху не повинна перевищувати 500 метрів. При використанні одномодового кабелю максимальна відстань в 2000 м може бути збільшена. Відомо, що характеристики одномодового кабелю дозволяють передавати сигнал на відстань до 60 км. Проте дистанція між головним розподільним пунктом і розподільним пунктом поверху більша чим 3000 м виходить за сферу застосування стандарту.
При підключенні активного телекомунікаційного устаткування передбачається, що довжина кабелів, що безпосередньо сполучають телекомунікаційне устаткування з ГРП або РПБ, не перевищує 30 м. Якщо використовуються кабелі більшої довжини, магістральні відстані мають бути відповідно зменшені.

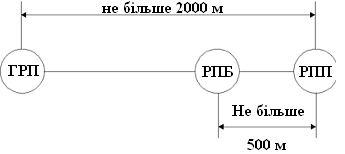

Рис. 6.2 - Співвідношення довжин кабелів магістральної підсистеми
Визначається п'ять типів середовища передавання; на магістральному кабелі можливе використання більше одного типу: багатомодове і одномодове оптичне волокно (перевага надається багатомодовому волокну 62,5/125 мкм) і симетричний кабель 100 Ом, 120 Ом або 150 Ом (перевага віддається симетричному кабелю 100 Ом). Відстані магістралі для всіх високошвидкісних застосувань на мідних компонентах мають бути обмежені горизонтальними відстанями.
6.3 Магістральний кабель utp
Магістральний кабель повинен відповідати вимогам стандартів ICEA до багатопарних магістральних кабелів. Кабель має бути занесений в реєстр і мати маркіровку у відповідності до національних і місцевих будівельних нормативів. На кабель мають бути нанесені мітки з вказівкою категорії робочих характеристик. Такі мітки не повинні замінювати маркіровку класу безпеки.
Магістральний кабель, що визнається стандартами: багатопарний, 24 AWG, 100 Ом UTP (категорії 3, 4 або 5). Магістральні кабелі UTP складаються з одножильних провідників і містять більш 4-х пар (звичайне число пар кратне 25). Допускається наявність загального екрану.
Робочі характеристики магістральних багатопарних кабелів еквівалентні характеристикам горизонтальних кабелів за винятком того, що втрати NEXT визначаються на основі моделі сумарної потужності (Powersum), а не на основі моделі якнайгіршого випадку впливу пар один на одного, що дозволяє передавати різні сигнали під однією оболонкою. Застосування з несумісними рівнями сигналів повинні розділятися на окремі групи пар.
