2.2 Класифікація прикладних і кабельних систем

Визначено 5 класів прикладних систем:

• клас A – системи для роботи в мовному діапазоні і низькочастотної передачі. Мідні кабелі, що підтримують цей клас застосувань, входять в клас кабельних систем A.

• клас B – системи для середньочастотної передачі. Мідні кабелі, що підтримують цей клас застосувань, входять в клас кабельних систем В.

• клас С – системи для високочастотної передачі. Мідні кабелі, що підтримують цей клас застосувань, входять в клас кабельних систем С.

• клас D – системи для надвисокочастотної передачі. Мідні кабелі, що підтримують цей клас застосувань, входять в клас кабельних систем D.

• клас оптики – системи для високочастотної і надвисокочастотної передачі. Оптико-волоконні кабелі, що підтримують цей клас застосувань, входять в клас оптико-волоконних кабельних систем. Широта смуги пропускання цих систем не є обмежуючим чинником.

Класифікація кабельних систем будується на основі смуги пропускання базової лінії кабелю горизонтальної підсистеми. Визначено 5 класів:

- клас A - пропускає сигнал до 100 КГц;

- клас B - пропускає сигнал до 1 МГц;

- клас С - пропускає сигнал до 16 МГц;

- клас D - пропускає сигнал до 100 МГц;.

- клас оптично-волоконних систем - підтримує застосування, що

вимагають смуги 10 МГц і більше.

Характеристики мідних кабелів, що входять в класи A, B, C і D, специфікуються так, щоб вони задовольняли мінімальні вимоги відповідного класу застосувань. Кабель конкретного класу завжди підтримує застосування нижчого класу. Клас А вважається найнижчим.

Параметри оптичних кабелів специфікуються окремо для одномодового і багатомодового волокна. Класи C і D відповідають повній реалізації характеристик горизонтальної підсистеми, виготовленої з кабелів 3 і 5 категорій відповідно. Допустимі довжини каналів для різних кабельних середовищ і класів кабельних систем приведені в таблиці 2.1.

Допустимі довжини каналів для кабельних середовищ і систем

Таблиця 2.1 -

Середовище розповсюдження сигналу	Максимальна довжина каналу, м
	A	B	C	D	Оптика
Симетричний кабель категорії 3	2000	200	1001
категорії 5	3000	260	1602	1001
Симетричний кабель, 150 Ом	3000	400	2502	1502
Багатомодове волокно					2000
Одномодове волокно					30003

3. Структура скс

Кабельна система включає наступні функціональні елементи:

• Головний розподільний пункт (ГРП);

• Магістральний кабель території;

• Розподільний пункт будівлі (РПБ);

• Магістральний кабель будівлі;

• Розподільний пункт поверху (РПП);

• Горизонтальний кабель;

• Точка переходу (ТП);

• Телекомунікаційний роз'єм (ТР);

Групи цих елементів об'єднуються в кабельні підсистеми.

Кабельні підсистеми

Узагальнена кабельна підсистема складається з трьох кабельних підсистем:

а) Магістральна підсистема території;

б) Магістральна підсистема будівлі;

в) Горизонтальна підсистема;

г) Підсистема робочого місця.

О б'єднання трьох кабельних підсистем формує структуру узагальненої мережі, що зображена на рис. 3.1.

Рис. 3.1 - Узагальнена кабельна система

Магістральна кабельна система території (рис. 3.2) простягається від головного розподільного пункту до розподільних пунктів будівлі, зазвичай розташованих в різних будівлях. Система складається з магістральних кабелів території, механічного закінчення кабелів (у головному розподільному пункті і в розподільних пунктах поверху), кросових з'єднань в головному розподільному пункті. Кабелі системи можуть сполучати розподільні пункти будівлі між собою.

Рис. 3.2 - Магістральна кабельна система території

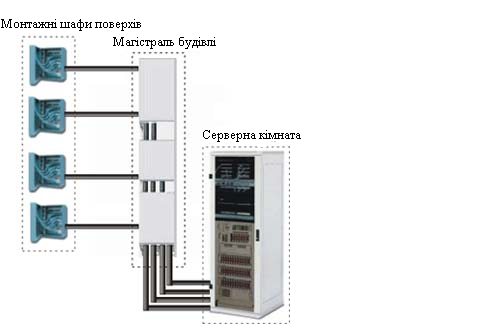

Магістральна кабельна система будівлі (рис. 3.3) тягнеться від розподільного пункту будівлі до розподільних пунктів поверху. Система складається з магістральних кабелів будівлі, механічного закінчення кабелів (у розподільному пункті будівлі і в розподільних пунктах поверху), кросових з'єднань в розподільному пункті будівлі. Кабелі системи не можуть мати точок переходу, а мідні кабелі виконуються без зрощення.

Рис. 3.3 - Магістральна кабельна система будівлі

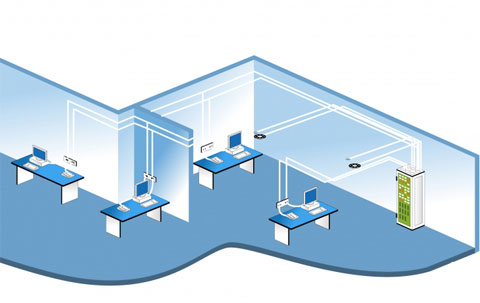

Горизонтальна кабельна підсистема (рис. 3.4) тягнеться від розподільного пункту поверху до телекомунікаційних роз'ємів на робочих місцях. Горизонтальна підсистема включає горизонтальні кабелі, механічне закінчення кабелів (роз'єми) в РП поверху, комутаційні з'єднання в РП поверху і телекомунікаційних роз'ємах. У горизонтальних кабелях не допускається розриви. При необхідності допускається одна точка переходу. Всі пари і волокна телекомунікаційного роз'єму мають бути безперервними по всій довжині від РПП до ТР. Телекомунікаційні роз'єми не є точками адміністрування.

Рис. 3.4 - Горизонтальна кабельна підсистема

Кабельна система робочого місця (рис. 3.5) сполучає телекомунікаційний роз'єм робочого місця з термінальним устаткуванням. Кабелі цієї системи не входять до вимог стандартів, хоча стандарт специфікує їх граничну довжину і робочі характеристики.

Рис. 3.5 - Кабельна система робочого місця
