9.Конструктивные схемы ме, ж/б и де стропильных ферм. Основы расчёта и конструирование узлов ферм.

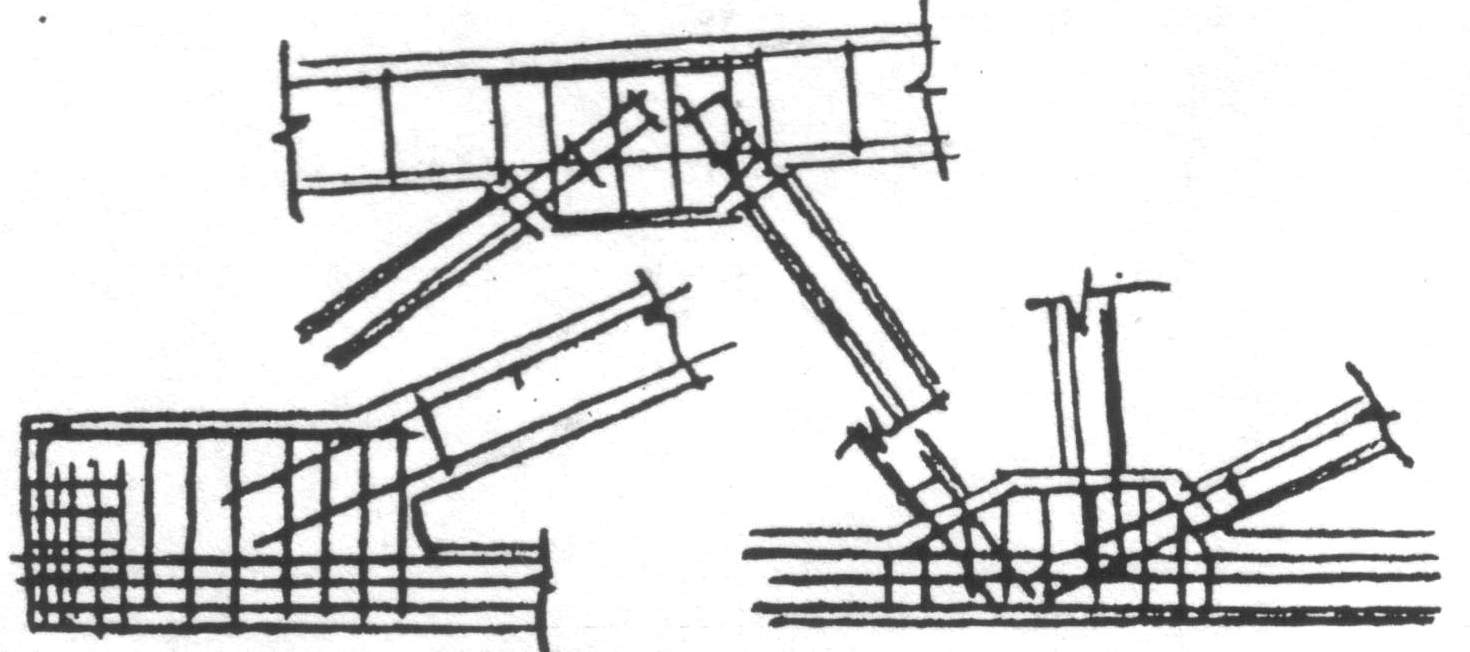

K9 В узлах ж/б ферм для надежности передачи усилий от одного элемента к др.создают спец.уширения – вуты, позволяющие лучше разместить и заанкерить арматуру решетки. Узлы армируют окаймляющими цельногнутыми стержнями d=10-18мм и вертикальными стержнями d=6-10мм с шагом 100 мм, объединенными в сварные каркасы. Арматуру элементов решетки заводят в узлы, а растянутые стержни усиливают на конце анкерами в виде коротышей, петель высаженных головок. Надежность заделки проверяют расчетом. Опорные узлы ферм армируют дополнительной продольной ненапрягаемой арматурой и попер.стержнями, обеспечивающими надежность анкеровки растянутой арматуры нижнего пояса и прочность опорного узла по наклонному сеч. Кроме того, чтобы предотвратить появление продольных трещин при отпуске натяжения арматуры, ставят спец.попер.стержни, приваренные к закладным опорным листам, и сетки.
В сварных узлах Ме ферм рассчитывается длина сварных швов прикрепляющих элементы ферм к фасонкам из уло- вий:
Толщина фасонок принимается по max усилию

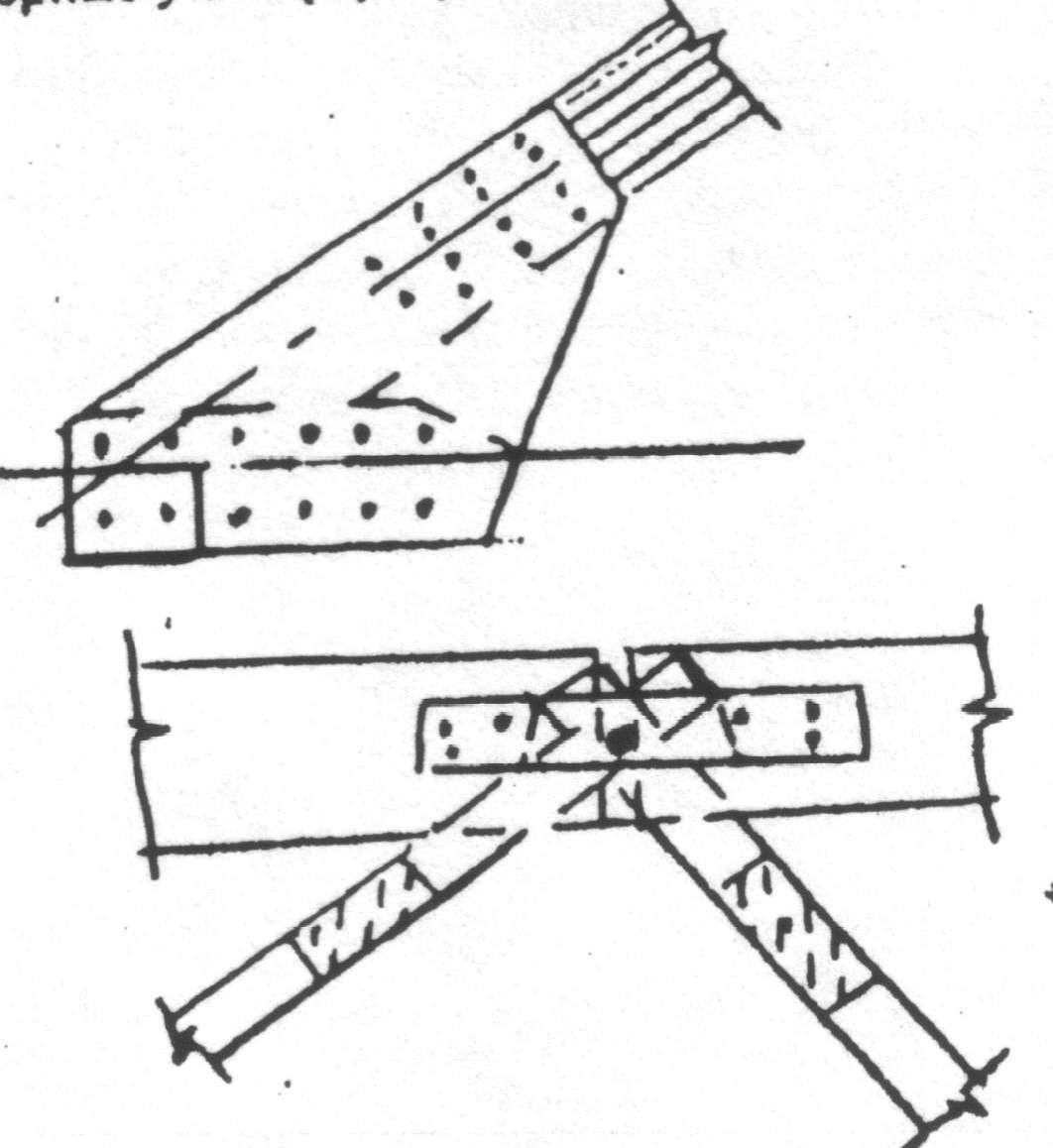

В деревянных клееных фермах тяжи нижнего пояса приклеиваются к пластикам, все болтовые соединения принимаются из условия смятия и изгиба. Пластины, прикрепляющие раскосы рассчитываются на прочность (растяжение-смятие), в верхних узлах на устойчивость. Центральные болты рассчитываются на изгиб и смятие пластин. Опорные узлы ферм рассчитываются на изгиб.
10.Конструктивные схемы одноэтажных производственных зданий. Типы каркасов. Расчёт каркасов в поперечном направлении.
Несущий каркас пром. зданий, как правило, воспринимает значительные усилия, возникающие в связи с перекрытием больших площадей, необходимых для расстановки крупногабаритных машин, а так же в связи со значительными, а порой и динамическими нагрузками. Несущие каркасы пром. зданий выполняются в виде рамных схем. Каркас здания с покрытием из плоских элементов состоит из поперечных рам, образованных защемлёнными в фундаментах колоннами и шарнирно опиращимися на колонны стропильными фермами или балками. В продольном направлении рамы связаны подкрановыми балками, балками-распорками, подстропильными фермами, жёстким диском покрытия и в необходимых случаях – стальными связями. Жёсткий диск образуют плиты покрытия, приваренные к стропильным фермам или балкам с последующим замоноличиванием швов. Продольные рамы обеспечивают устойчивость поперечных рам, создают жёсткость здания в продольном направлении и воспринимают нагрузки ветровые, действующие на торец здания, крановые.
11.Обеспечение пространственной жёсткости ме, ж/б, де каркасов производственных зданий. Назначение, места установки и конструирование связей каркасов производственных зданий.
В каждом температурном блоке здания следует предусматривать самостоятельную систему связей. Нижние пояса подкрановых балок и ферм пролетом свыше 12 м следует укреплять горизонтальными связями. Вертикальные связи между основными колоннами ниже уровня подкрановых балок при двухветвевых колоннах следует располагать в плоскости каждой из ветвей колонны. Поперечные горизонтальные связи следует предусматривать в уровне верхнего или нижнего поясов стропильных ферм в каждом пролете здания по торцам температурных блоков. При длине температурного блока более 144 м следует предусматривать промежуточные поперечные горизонтальные связи. Стропильные фермы, не примыкающие непосредственно к поперечным связям, следует раскреплять в плоскости расположения этих связей распорками и растяжками. В местах расположения поперечных связей следует предусматривать вертикальные связи между фермами. Продольные горизонтальные связи в плоскости нижних поясов стропильных ферм следует предусматривать вдоль крайних рядов колонн в зданиях с кранами групп режимов работы 6К-8К по ГОСТ; в покрытиях с подстропильными фермами; в одно- и двухпролетных зданиях с мостовыми кранами грузоподъемностью 10 т и более, а при отметке низа стропильных конструкций свыше 18 м - независимо от грузоподъемности кранов. В зданиях с числом пролетов более трех горизонтальные продольные связи следует размещать также вдоль средних рядов колонн не реже чем через пролет в зданиях с кранами групп режимов работы 6К-8К по ГОСТ и через два пролета - в прочих зданиях.
