53. Базы и базирование в машиностроении
Для правильной работы машины необходимо обеспечить определенное взаимное расположение ее деталей и узлов. Точно также при изготовлении деталей необходимо обеспечить определенное положение заготовки в системе координат станка относительно режущего инструмента, выполняющего обработку.
Вопросы базирования должны рассматриваться и решаться на этапе конструирования изделия, на этапе изготовления и на этапе контроля. В соответствии с этим рассматриваются базы конструкторские и технологические. Базами наз-ся поверхности, линии или точки относительно которых задано, удерживается или контролируется положения сборочной единицы, деталей или ее элемента или положение рассматриваемого объекта.
К конструкторским базам относятся основные базы и базы вспомогательные. Конструкторские базы задаются и выбираются при конструировании изделий. Основная конструкторская база определяет положение деталей или сборочной единицы в изделии, а вспомогательная база в положении рассматриваемого элемента внутри сборочной единицы. Очень часто одни и те же поверхности могут играть роль основной конструкторской базы, так и вспомогательной. Все поверхности детали принято делить на основные и вспомогательные. Основные поверхности – поверхности, по к-ым деталь сопрягается с другими деталями машины, и точность изготовления основных поверхностей определяет функциональное назначение детали (от этого зависит долговечность, надежность).
Рис. 2 Шестерня
Выбирая конструкторскую базу мы должны прежде всего говорить об основных поверхностях, все остальные поверхности находятся относительно этих поверхностей.
Базы технологические:
Исходные базы (ИБ)
Установочные (УБ), выборочное, настроечные
Измерительные базы
Технологическая база – поверхность, линия или точка, относительно к-ой задана с помощью размеров и выдерживается при выполнении технологической операции положение объектов.
ИБ - поверхность, линия или точка, относительно к-ой в операционных картах координируется положение объекта.
Рис.3
УБ – поверхности или их образующие, относительно к-ых достигается определённость положения объекта при реализации операций технолог-ого процесса. Например, при токарной обработке
Рис.4
Поверхность 1 и 2 явл. установочными базами при выполнении токарной операции. Поверхность 1 в направлении оси Х, 2 – в направлении оси Z.
ИБ 1 - это поверхность, полученная при выполнении предыдущей операции. ИБ 2, ИБ 3 и т.д. на данной операции – это поверхности, к-ые получены при выполнении предыдущего перехода.
Измерительная база – поверхность, используемая при выполнении операции контроля, относительно к-ых контролируется или измеряется положение рассматриваемого объекта.
54. Технологичность. Виды технологичности, способы оценки технологичности.

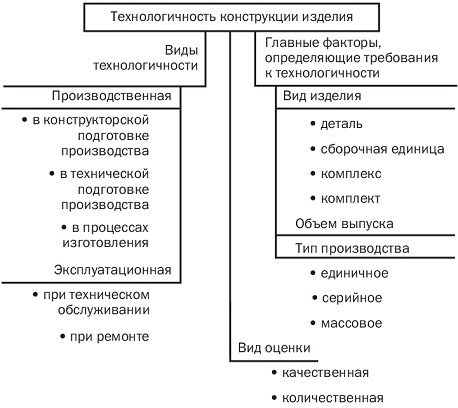

Технологичность — это совокупность свойств изделия, определяющих приспособленность его конструкции к достижению оптимальных затрат ресурсов при его производстве, ремонте и утилизации.
