- •Построение чертежа по методу Монжа. Четверти и октанты пространства.
- •Центральное и параллельное проецирование. Их виды.
- •Прямые общего положения. След прямой
- •2. Для построения фронтального следа n прямой нужно из точки пересечения горизонтальной проекции её с осью 0x восстановить перпендикуляр до пересечения с фронтальной проекцией прямой.
- •Прямые частного положения. Особенности их проекций.
- •Взаимное расположение прямых. Конкурирующие точки. Теорема о проецировании прямого угла.
- •Способы задания плоскости на чертеже. Главные линии плоскости
- •Плоскости общего положения. Следы плоскости
- •Плоскости частного положения. Особенности их проецирования.
- •Образование поверхности. Определитель поверхности. Каркас поверхности
- •Образование поверхности вращения. Очерк вращения
- •Сечение конуса вращения проецирующими плоскостями.
- •Построение линии пересечения поверхностей с помощью посредников – плоскостей частного положения и концентрических сфер
- •Алгоритм решения задачи на пересечение прямой общего положения с плоскостью
- •Характер изменения линии пересечения двух цилиндров в зависимости от соотношения их диаметров
- •Параллельность прямой и плоскости, двух плоскостей
- •Определение натуральной величины отрезка прямой
- •Перпендикулярность прямой и плоскости
- •21.Способы преобразования чертежа .
- •22, Способы преобразования чертежа. Вращение вокруг проецирующих прямых
- •Способ прямоугольного треугольника. Определение натуральной величины отрезка прямой линии и углов его наклона к плоскостям проекций
- •Развертка цилиндрической и канонической поверхности. Геодезическая линия на поверхности.
- •Построение развертки способом нормального сечения. В каких случаях применяется этот способ
- •Линейная перспектива. Сущность метода
- •Виды. Обозначение видов.
- •30. Разрезы простые и сложные. Обозначение разрезов
Линейная перспектива. Сущность метода
Задачей линейной перспективы является изучение приемов построения перспективного изображения предметов на плоскости. При этом задаются: форма и расположение предмета, точка зрения и положение картины.
Р-предметная плоскость,на которой расположены предмет.
К┴Р
;
К- вертик. Плоскость, картина на ней
строится перспектива.
Н // Р; Н- плоскость горизонта , проходящая через т. S – т. Зрения.
N┴P; проходящая через т. Зрения- это нейтральная пл-сть или пл-сть исчезновения.
ОО1=Р∩К - линия земли.
h= Н∩К главный луч картины
Р главная т. Картины
Вертик. Пл-сть N и К делят всё пространство на три части: I- предметное пространство, II- промежуточное, III – мнимое.

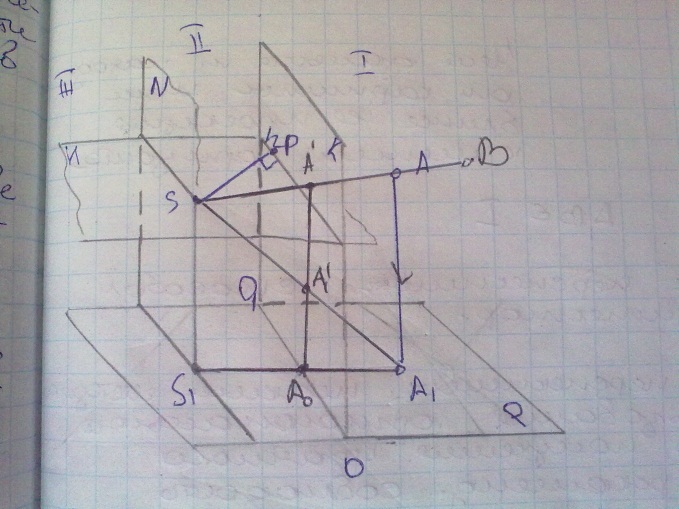

По одной перспект. проекции т. А нельзя судить о положении т. В пространстве. Для однозначного определения положения т. Поступают след. Образом: заданую т. Ортогонально проецируют на горизон. Предм. Пл-сть (Р).
А’-перспективная проекция т. А; А1’ – вторичная проекция
Пл-сти картины перспектива т. И ее вторичная прекция лежат на одной линии связи. Однозначно определяют положение т. В пространстве.

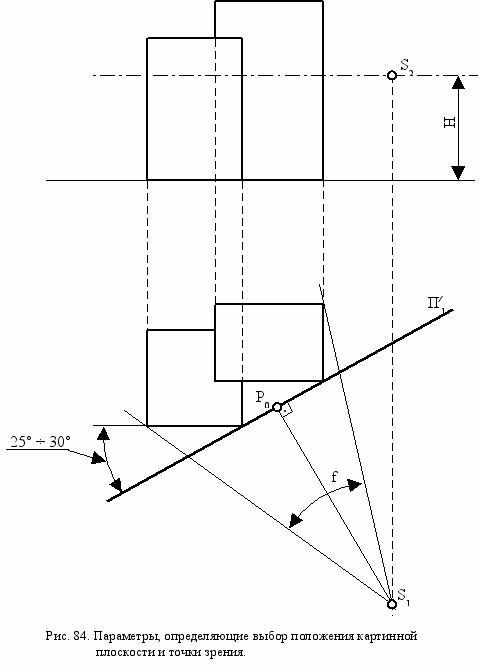

Выбор точки и угла зрения, ориентировка картины Наглядность и выразительность перспективных изображений зависят от правильности выбора положения картины и точки зрения. Картинная плоскость должна выбираться так, чтобы ее основание (прямая O1O2) составляло с одной из сторон плана сооружения (чаще всего с главным фасадом) угол b = 25...35°
![]() ![]() ![]() ![]() ![]() b a O1 O2
|
Картинную плоскость обычно совмещают с одним из вертикальных ребер изображаемого объекта. Точка зрения должна быть расположена так, чтобы соблюдались следующие условия:
|
Виды. Обозначение видов.
Вид – это изображение, обращённое к наблюдателю видимой частью поверхности предмета. По содержанию виды делятся на: основные, дополнительные, местные.
Основные виды – виды, получаемые проецированием на 6 основных плоскостей проекций, которыми являются развёрнутые грани куба. Установлены следующие названия основных видов: Главный вид или вид спереди, Вид сверху, Вид слева, Вид справа, Вид снизу, Вид сзади.
Главный вид – основной вид предмета на фронтальной плоскости проекции, дающий представление о его форме и размерах. Относительно главного вида располагают остальные виды.Дополнительный вид – изображение видимой части предмета на плоскостях, которые не параллельны ни одной из основных плоскостей проекций. Местный вид – изображение отдельного ограниченного места поверхности предмета.
Обозначение видов Если проекционная связь отсутствует, виды отмечаются на чертеже буквой. Возле основного изображения ставят стрелку, указывая направление взгляда и ту же букву. Стрелки выполняются примерно в 2 раза больше размерных. Для обозначения видов используются прописные буквы русского алфавита (шрифт №7 или №10) в алфавитном порядке, начиная с буквы А без пропусков
