Приложение б гост 5915-70 «Гайки шестигранные»
(нормальной точности)
Гайки навинчивают на резьбовой конец болта, при этом соединяемые детали зажимаются между гайкой и головкой болта.
По форме гайки могут быть шестигранными квадратными, круглыми.
Наиболее распространенные шестигранные гайки нормальной точности по ГОСТ 5915-70 в двух исполнениях: с двумя и одной наружными фасками.
Чертеж гайки выполняется по размерам, взятым из соответствующего стандарта, имеются низкие гайки (ГОСТ 5916-70 и ГОСТ 15522-70), высокие (ГОСТ 15523-70) и особо высокие (ГОСТ 15525-70).

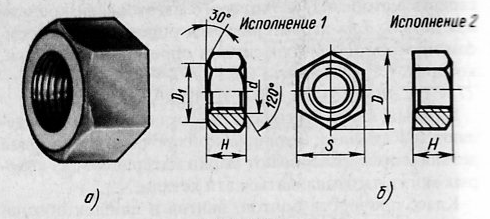

Рисунок 10. - Изображение гайки
Пример обозначения: Гайка 2М16 х 1,5 ГОСТ 5915-70
2 – исполнение;
М – резьба метрическая;
16 – номинальный диаметр;
1,5 – шаг резьбы (мелкий)
Таблица 10
Номинальный диаметр резьбы d |
16 |
20
|
24 |
30 |
36 |
42 |
||
Размер «под ключ» s |
24 |
30 |
36 |
46 |
55 |
65 |
||
Диаметр описанной окружности D |
26,5 |
33,3 |
39,6 |
50,9 |
60,8 |
72,5 |
||
Высота H |
13 |
16 |
19 |
24 |
29 |
34 |
||
Фаска c |
2 |
2,5 |
3 |
Приложение в гост 11371-78 «Шайбы обычные»
Шайбы применяются в следующих условиях:
а) если отверстия под болты или шпильки некруглые (овальные,
прямоугольные), когда мала опорная поверхность гаек;
б) если необходимо предохранить опорную поверхность детали от задиров
при затяжке гайки ключом;
в) если детали изготовлены из мягкого материала (алюминия, латуни,
бронзы, дерева и т.д.); в этом нужна опорная поверхность под гайкой для
предупреждения смятия детали.
Размеры шайб для болтов и гаек берут по ГОСТ 11371-78.
Наиболее часто применяемые шайбы имеют два исполнения:
Исполнение 1 – без фаски; исполнение 2 – с фасками.
Расчет шайбы:
Sш – 0,15 d высота шайбы;
Dш – 2,2 d диаметр шайбы
Условное обозначение шайбы: Шайба 18 ГОСТ 11371 -78
18 – диаметр отверстия шайбы

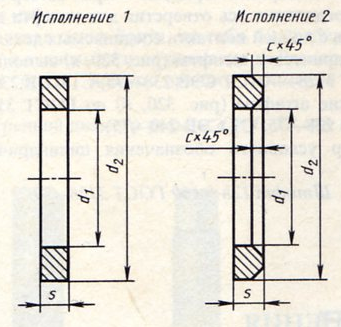

Рисунок 11. - Изображение шайбы
Приложение г
Шпильки
Шпилька применяется в тех случаях, когда у деталей нет места для размещения головки болта, или если одна из деталей имеет значительно большую толщину, тогда применять слишком длинный болт неэкономично.
Шпилька представляет собой цилиндрический стержень, имеющий с обоих концов резьбу (рис. 12).
Одним нарезанным концом шпилька ввинчивается в резьбовое отверстие, выполненное в одной из деталей. На второй конец с резьбой навинчивается гайка, соединяя детали. Под длиной шпильки l понимается длина стержня без ввинчиваемого резьбового конца.
Длина резьбового (гаечного) конца lо может иметь различные значения, определяемые диаметром резьбы d и длиной шпильки l.

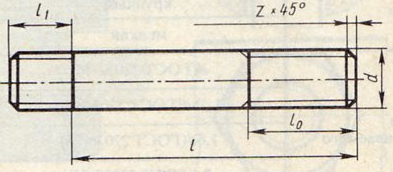

Рисунок 12. - Изображение шпильки
Таблица 11 - Длина резьбового конца lо шпильки
Длина шпильки l (без резьбового ввинчиваемого конца l1) |
Длина резьбового конца l о при нормальном диаметре резьбы d |
|||||||
12 |
16 |
20 |
24 |
30 |
36 |
|||
45 50 55 60 65 70 75
|
30 30 30 30 30 30 30
|
34 38 38 38 38 38 38
|
34 38 42 46 46 46 46
|
34 38 42 46 50 54 54
|
- - - 46 50 54 60
|
- - - 46 50 54 60 |
||
Фаска с |
1,6 |
2 |
2,5 |
