Гост 2.302 – 68 «масштабы»

Чертежи рекомендуется выполнять по возможности в натуральную величину, что дает правильное представление о действительных размерах изделия.

Но это не всегда позволяют размеры изделия и размеры форматов листов.

В таких случаях чертеж выполняют в уменьшенном виде, т.е. в некотором масштабе.

Масштаб – это отношение линейных размеров изображаемого предмета на чертеже к его натуральным размерам.

Натуральная величина 1 : 1

Масштабы уменьшения 1 : 2 1 : 20 1 : 200

1 : 2,5 1 : 25 1 : 400

1 : 4 1 : 40 1 : 500

1 : 5 1 : 50 1 : 800

1 : 10 1 : 75 1 : 1000

1 : 15 1 : 100

Масштабы увеличения 2 : 1 5 : 1 40 : 1

2,5 : 1 10 : 1 50 : 1

4 : 1 20 : 1 100 : 1

Гост 2.303-68 «линии чертежа»

При выполнении любого чертежа основными элементами являются линии различных типов.

Таблица 1- Линии чертежа

Наименование	Назначение (основное)	Начертание	Толщина	Марка карандаша
Сплошные линии
Сплошная толстая основная	Линии видимого контура		0,5≤S≤ 1,4	М; 2М
Сплошная тонкая	Размерная, выносная, штриховка		От s / 3 до s / 2	Т, ТМ
Волнистая	Линия обрыва		От s / 3 до s / 2	Т, ТМ
Сплошная с изломами	Линия обрыва		От s / 3 до s / 2	Т, ТМ
Разомкнутые линии

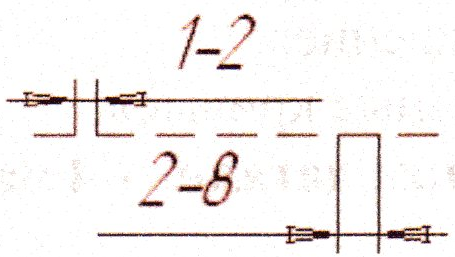

Штриховая	Линии невидимого контура		От s / 3 до s / 2	Т, ТМ

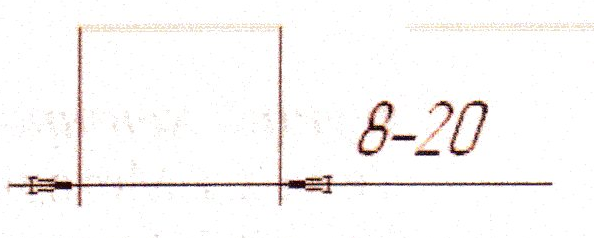

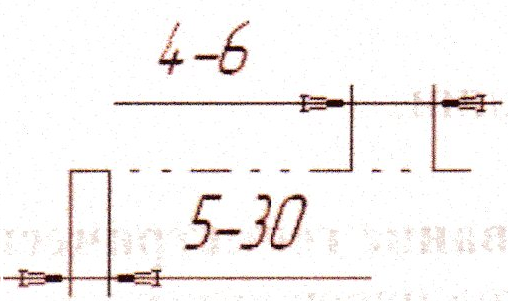

Штрихпунктирная	Центровая, осевая		От s / 3 до s / 2	Т, ТМ

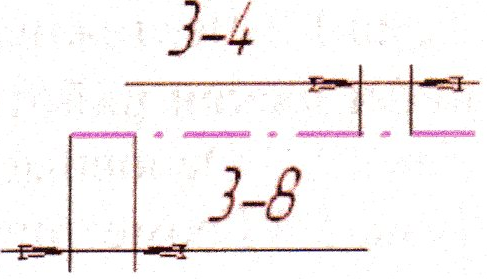

Штрихпунктирная с двумя точками	Линии сгиба		От s / 3 до s / 2	Т, ТМ

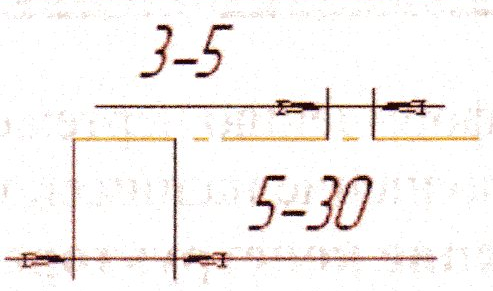

Штрихпунктирная утолщенная	Линии обозначающие поверхности, подлежащие термообработке или покрытию		От s / 2 до 2 / 3 s	М, ТМ
Разомкнутая	Линии сечения		От s до 1	М, 2М
