Вопрос 25-26.

Ф{l (a , T)(lⁱ∩a , lⁱT)}.

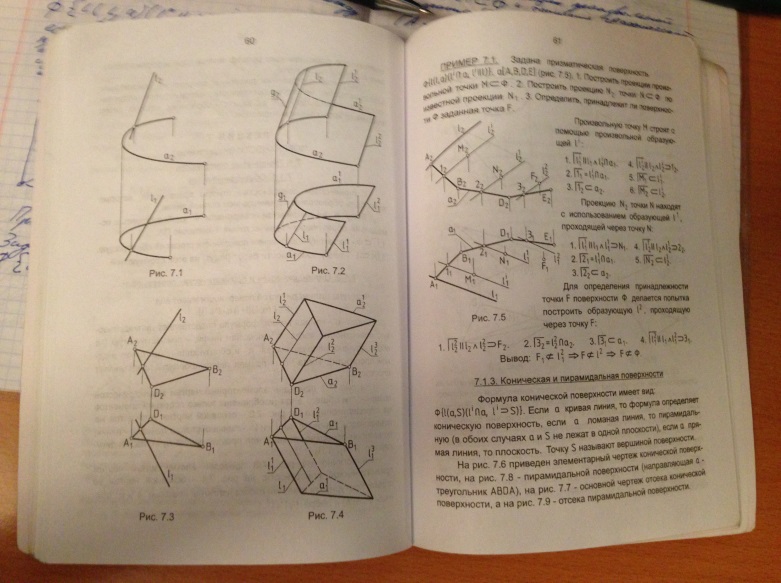

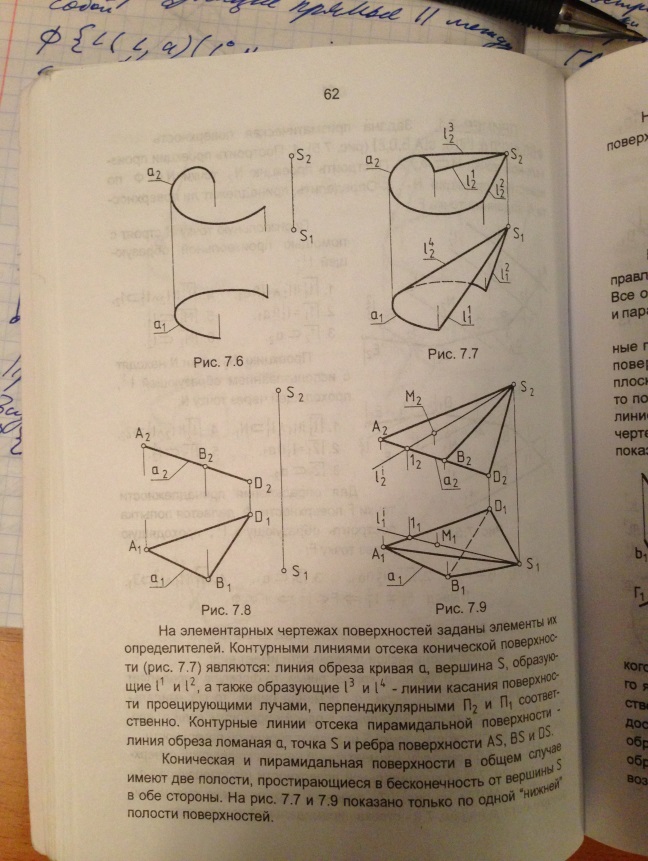

Если а – кривая линия , то это формула собственно конической поверхности; если а – ломаная линия , то это формула пирамидальной поверхности.

Ф{ l (a , l)(lⁱ∩a , lⁱ║l)}

Если а – кривая линия , не лежащая в одной плоскости с l , то это формула цилиндричекой поверхности; если а – ломаная линия , не лежащая в одной плоскости с l , или прямая линия , то это формула призматической поверхности или плоскости соответственно.

Линейчатыми поверхностями с плоскостью параллелизма называют поверхности, у которых образующие пересекают две направляющие линии и , при этом, остаются параллельными некоторой плоскости, называемой плоскостью параллелизма.

Ф{l(a,b,∑)(lⁱ∩a, lⁱ∩b, lⁱ ║∑)}

Если а и b – скрещивающиеся прямые , то поверхности называют гмпербалическим параболоидом или косой плоскостью ; если одна из направляющих а и b - прямая линия , а вторая - кривая , то поверхность называют коноидом; если обе направляющие а и b – кривые линии, то поверхность называют цилиндроидом.

А)

Б)

Вопрос 27.

Больше 180 –показываем диаметр

Меньше 180-показываем радиус

Вопрос 28.

продлевают размерную линию и проставляют размер и стрелки снаружи

Вопрос 29.

допускается прерывать контурные и выносные линии

Вопрос 30.

если длина размерной линии между границами измерения меньше 12-15мм

Вопрос 31.

размерную линию проводят в виде дуги окружности с центром в вершине угла а выносные проводят радиально.

Вопрос 32.

При недостатке места для стрелки из-за близко расположенной контурной или выносной линии их допускается прерывать.

Вопрос 33.

Если вид или разрез симметричного предмета или отдельных симметрично расположенных элементов изображают только до оси симметрии или с обрывом, то размерные линии, относящиеся к этим элементам, проводят с обрывом, и обрыв размерной линии делают дальше оси или линии обрыва предмета.

Вопрос 34.

Угол между прямой а и плоскостью ∑ измеряется линейчатым углом φ между прямой а и ее проекцией а_∑ на плоскость ∑.

Вопрос 35.

Угол между плоскостями ∑ и Г измеряется углом φ между прямыми q=∑∩Ω и g=Г∩Ω , где Ω плоскость ∑ и Г.
