Детальный гдр первой ступени компрессора по среднему диаметру.
===============================================================
РАСЧЕТ ПАРАМЕТРОВ СТУПЕНИ ОС. КОМПРЕССОРА НА СРЕДНЕМ ДИАМЕТРЕ
===============================================================
ИСХОДНЫЕ ДАННЫЕ
1 Расход воздуха G (кг/с) - 75.00
2 Теоретический напор Нt (Дж/кг) - 0.0
3 Коэффициент неравномерности скорости - 0.96
4 Удлинение лопаток РК - 4.0
5 Удлинение лопаток СА - 4.0
6 Степень реактивности - 0.50
7 КПД рабочего колеса - 0.86
8 Окружная скорость на среднем диаметре Uср (м/с) - 242.0
9 Осевая сост. абс. скор. на входе в РК C1а (м/с) - 176.4
10 Температура торможения на входе в РК T1* (K) - 307.9
11 Полное давление на входе в РК P1* (Па) - 0.1
12 Угол выхода потока из ступени Альфа3 (град) - 0.0
13 Осевая сост. абс. скор. на выходе из РК C3а (м/с) - 176.4
14 Средний диаметр проточной части Dср (мм) - 572.4
РЕЗУЛЬТАТЫ РАСЧЕТА
--------------------------------------------------------------
Параметр | РК | СА |
--------------------------------------------|--------|--------|
Количество лопаток | 21 26
Длина хорды лопатки | 64.7 61.2
Густота решетки | 0.8 0.9
Угол отклонения потока (град) | 21.1 0.3
Угол выхода потока (град) | 1.1 68.5
Коэффициент сохранения давления | 61.2
НА ВХОДЕ В РК
Относительная скорость потока (м/c) | 239.7
Угол бета (град) | 0.8
Число Маха по относительной скорости | 0.70
Скорость звука в потоке | 340.3
НА ВЫХОДЕ ИЗ РК
Относительная скорость потока (м/с) | 193.6
Абсолютная скорость потока (м/с) | 239.7
Осевая составляющая скорости потока (м/с)| 176.4
Окружная сост. скорости потока (м/с)| 162.3
Угол бета (град) | 1.1
Число Маха по абсолютной скорости | 0.70
Площадь кольцевого сечения (мм**2) |440117.3
Высота лопаток РК (мм) | 258.8
Наружный диаметр РК (мм) | 817.1
Внутренний диаметр РК (мм) | 327.7
Исходные данные:
- Параметры на входе в Р.К.:
Осевая составляющая
скорости потока ,
(м/с) 176,4
Температура
торможения потока,
(К) 307,9
Окружная скорость
на наружном диаметре ,
(м/с) 360
- Параметры на выходе из Р.К.:
Осевая составляющая
скорости потока
(м/с)
176,4
- Параметры ступени:
Теоретический
напор ступени
,
(Дж/кг) 20000
Реактивность
ступени
0,5
Количество лопаток
20
Наружный диаметр
РК,
(мм) 818,25
Средний диаметр
РК,
(мм) 572,4
- Параметры по сечениям
|
R, мм |
i |
m |
1 |
164,25 |
-5 |
-1 |
2 |
286,5 |
-4 |
-0,5 |
3 |
408,15 |
-3 |
-0,2 |
Параметр |
Сечение |
||
1 |
2 |
3 |
|
Относительный радиус сечения |
0,40 |
0,70 |
0,98 |
Реактивность ступени |
0,5 |
0,5 |
0,62 |
Параметр реактивности |
0,36 |
0,71 |
1,5 |
Коэффициент теоретического напора |
0,96 |
0,32 |
0,16 |
Параметр теоретического напора |
0,68 |
0,45 |
0,39 |
Коэффициент расхода |
1,41 |
0,70 |
0,41 |
Густота решетки |
1,12 |
0,73 |
0,57 |
Шаг решетки (мм) |
51,6 |
90,0 |
125,7 |
Ширина решетки (м) |
11,3 |
32,3 |
60,6 |
Угол установки профиля (град) |
78,7 |
60,4 |
32,1 |
Угол эквивалентного диффузора (град) |
8,9 |
13,2 |
2,3 |
Угол отклонения потока (град) |
34,2 |
17,2 |
1,5 |
Угол отставания потока (град) |
8,4 |
8,2 |
3,0 |
Длина хорды лопатки (мм) |
57,8 |
65,5 |
71,5 |
Длина средней линии (мм) |
59,5 |
66,2 |
71,5 |
Угол изгиба лопатки (град) |
47,6 |
29,4 |
7,5 |
Входной геометрический угол (град) |
50,2 |
42,8 |
27,6 |
Выходной геометрический угол (град) |
97,8 |
72,2 |
35,1 |
Угол изгиба входной кромки (град) |
28,6 |
17,6 |
4,5 |
Угол изгиба выходной кромки (град) |
19,0 |
11,7 |
3,0 |
Параметры на входе в Р.К. |
|||
Окружная скорость рабочего колеса (м/с) |
144,4 |
251,8 |
351,7 |
Относительная скорость потока (м/с) |
247,5 |
242,0 |
285,2 |
Абсолютная скорость потока (м/с) |
203,2 |
196,3 |
179,8 |
Осевая сост. абсолютной скорости (м/с) |
200,3 |
176,4 |
145,0 |
Окр. сост. абс. скорости потока (м/с) |
3,0 |
86,2 |
106,2 |
Угол альфа (град) |
89,2 |
64,0 |
53,8 |
Угол бетта (град) |
55,2 |
46,8 |
30,6 |
Скорость звука в потоке (м/с) |
340,3 |
341,1 |
342,8 |
Приведенная скорость потока |
0,6328 |
0,6114 |
0,5598 |
Давление в потоке (по табл. ГДФ) |
79722,19 |
80964,13 |
82189,147 |
Относительная закрутка потока |
0,02 |
0,34 |
0,30 |
Число Маха по относ. Скорости |
0,73 |
0,71 |
0,83 |
Параметры на выходе из Р.К. |
|||
Окружная скорость рабочего колеса (м/с) |
144,6 |
251,8 |
351,7 |
Относительная скорость потока (м/с) |
252,1 |
196,3 |
222,7 |
Абсолютная скорость потока (м/с) |
289,0 |
242,0 |
201,4 |
Осевая сост. абсол. скорости потока (м/с) |
252,1 |
176,4 |
118,3 |
Окружная составляющая абсолютной скорости потока (м/с) |
141,4 |
165,6 |
163,0 |
Угол альфа (град) |
60,7 |
46,8 |
36,0 |
Угол бетта (град) |
89,3 |
64,0 |
36,0 |
Скорость звука в потоке (м/с) |
328,2 |
335,4 |
340,5 |
Приведенная скорость в потоке |
0,900 |
0,7535 |
0,6273 |
Давление в потоке (по табл. ГДФ) |
60976,927 |
71080,488 |
79722,188 |
Число Маха по абсолютной скорости |
0,88 |
0,72 |
0,59 |
Расчет параметров профиля лопаток первой ступени:

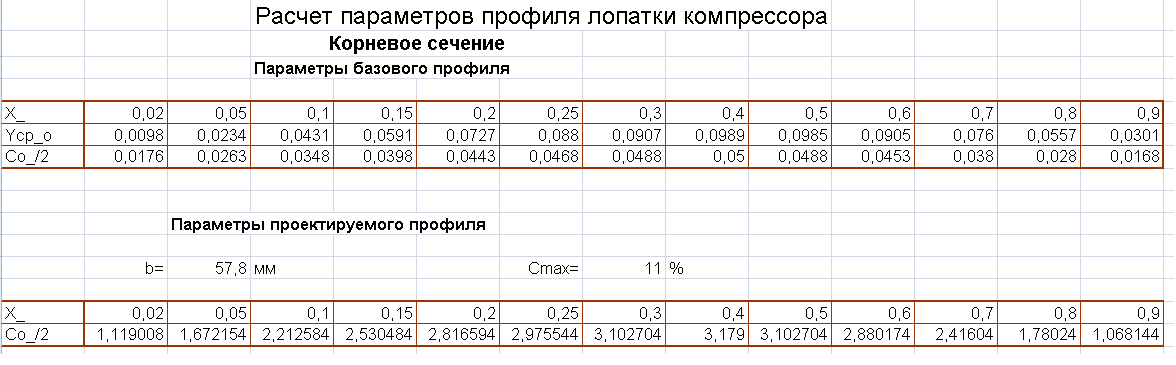

- Корневое сечение:

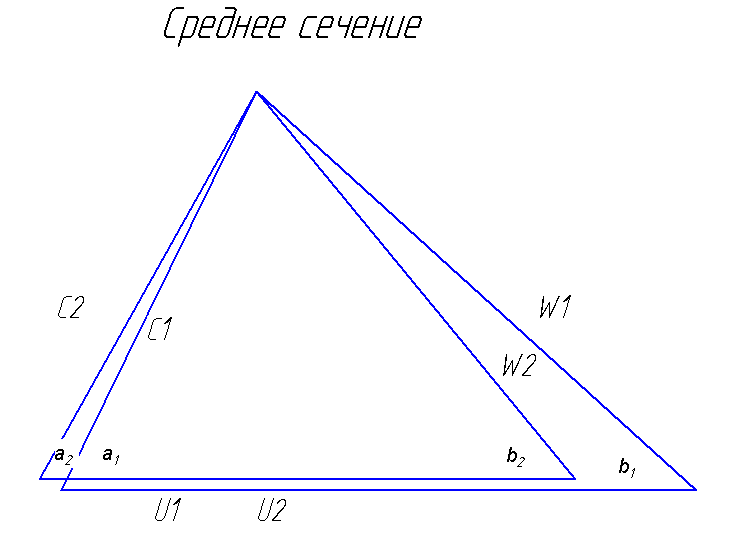

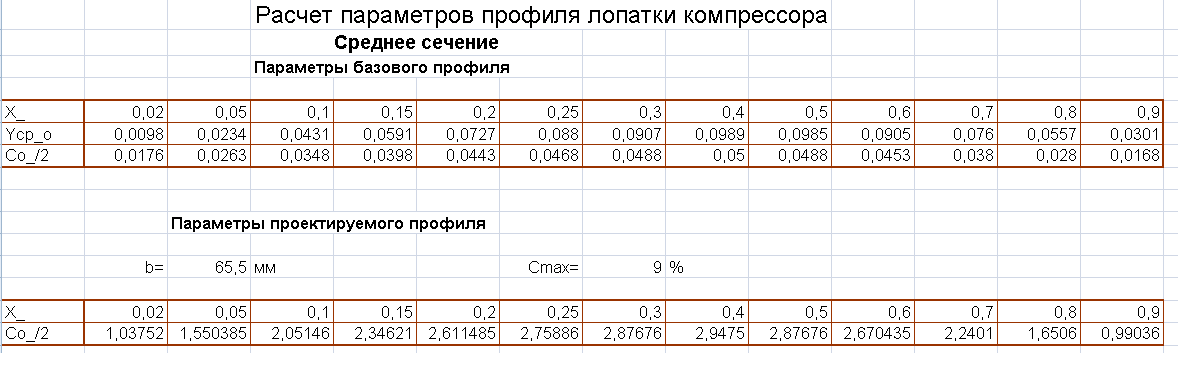

- Среднее сечение:

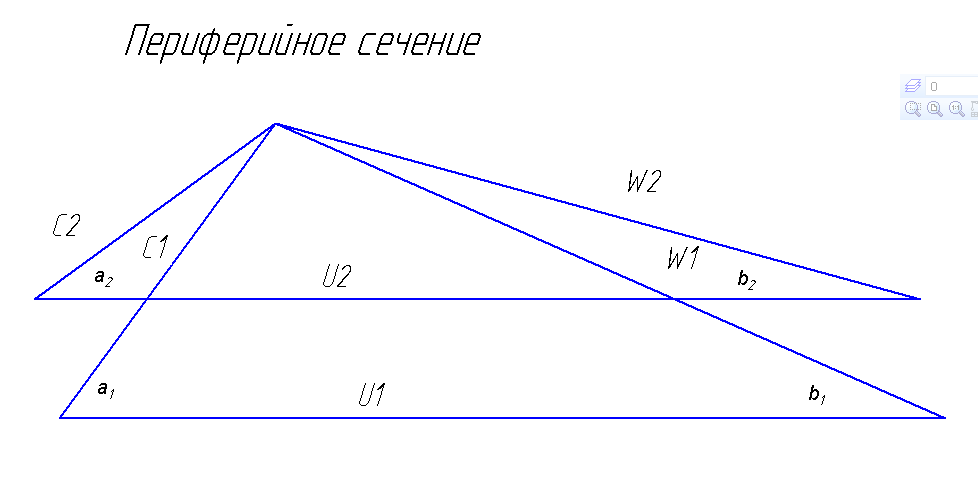

- Периферийное сечение:
