Баковые выключатели

Состоят из вводов, контактной и дугогасительной систем, которые помещены в бак, заполненный маслом. Для напряжений 3—20 кВ бывают однобаковыми (три фазы в одном баке) с ручным или дистанционным управлением, а для напряжений 35 кВ — трёхбаковыми (каждая фаза в отдельном баке) с дистанционным или автоматическим управлением, с автоматом повторного включения (АПВ). Масло изолирует фазы друг от друга (у однобаковых) и от заземленного бака, а также служит для гашения дуги и изоляции разрыва между контактами в отключенном состоянии. При срабатывании выключателя сначала размыкаются контакты дугогасительных камер. Электрическая дуга, возникающая при размыкании этих контактов, разлагает масло, при этом сама дуга оказывается в газовом пузыре (до 70 % водорода), имеющем высокое давление. Водород и высокое давление в пузыре способствуют деионизации дуги. На выключателях для напряжений выше 35 кВ в дугогасительных камерах создается дутьё.

Достоинства баковых выключателей:

простота конструкции,

высокие отключающие способности.

Недостатки:

  • большие габариты,

  • большой объём масла,

  • взрыво- и пожароопасность.

Маломасляные выключатели

В маломасляных выключателях в качестве изоляции токоведущих частей друг от друга и дугогасительных устройств от земли применяются различные твердые изоляционные материалы (керамика и т.п.). Масло служит только для выделения газа. Каждый разрыв цепи снабжается отдельной камерой с дугогасительным устройством, обычно выполненным с поперечным дутьем. В отключенном положении подвижный контакт находится выше уровня масла для повышения электрической прочности разрыва, т.к. малый объем масла из-за загрязненности продуктами разложения теряет свои диэлектрические свойства. Для удержания паров масла при гашении дуги от уноса вместе с продуктами разложения в конструкции предусмотрены маслоотделители. При больших номинальных токах применяются две пары контактов (рабочие и дугогасительные). Рабочие контакты находятся снаружи выключателя, а дугогасительные внутри. При помощи регулирования длины дугогасительных контактов обеспечивается отключение сначала рабочих контактов (без появления дуги), а затем - дугогасительных.

Достоинства маломасляных выключателей:

  • небольшое количество масла

  • относительно малая масса

Недостатки:

  • необходимость контроля и доливки масла

35. Вакуумный выключатель — высоковольтный выключатель, в котором вакуум служит средой для гашения электрической дуги. Вакуумный выключатель предназначен для коммутаций (операций включения-отключения) электрического тока — номинального и токов короткого замыкания (КЗ) в электроустановках.

В момент размыкания контактов в вакуумном промежутке коммутируемый ток инициирует возникновение электрического разряда — вакуумной дуги, существование которой поддерживается за счет металла, испаряющегося с поверхности контактов в вакуумный промежуток. Плазма, образованная ионизированными парами металла, проводит электрический ток, поэтому ток протекает между контактами до момента его перехода через ноль. В момент перехода тока через ноль дуга гаснет, а оставшиеся пары металла мгновенно (за 7—10 микросекунд) конденсируются на поверхности контактов и других деталей дугогасящей камеры, восстанавливая электрическую прочность вакуумного промежутка. В то же время на разведенных контактах восстанавливается приложенное к ним напряжение (см. иллюстрацию процесса отключения).

Достоинства

  • простота конструкции;

  • надежность;

  • высокая коммутационная износостойкость;

  • малые размеры;

  • пожаро- и взрывобезопасность;

  • отсутствие шума при операциях;

  • отсутствие загрязнения окружающей среды;

  • удобство эксплуатации;

  • малые эксплуатационные расходы.

Недостатки

  • сравнительно небольшие номинальные токи и токи отключения;

  • возможность коммутационных перенапряжений при отключении малых индуктивных токов - современные разработки вакуумных камер камер на основе новых контактных сплавов почти исключают эти явления ;

  • небольшой ресурс дугогасительного устройства по отключению токов короткого замыкания.

Конструкция вакуумной камеры. Устройство вакуумной камеры показано на рис.6.1. Она состоит из следующих частей: стеклокерамической оболочки 1; стальных торцевых фланцев 2; медных контактных стержней - неподвижного 3 и подвижного 4; электродов 5; стального ребристого сильфона 6, приваренного к подвижному контактному стержню 4; экранов 7, 8, 9. Давление в камере составляет около 1,3 * 10"5 Па.

36. Электромагнитный выключатель, выключатель электрический, служащий для отключения высоковольтных цепей под нагрузкой в нормальных и вынужденных режимах работы; принципиально отличается от выключателей других систем тем, что гашение электрической дуги, возникающей между расходящимися в процессе отключения цепи контактами выключателя, осуществляется непосредственно в воздушной среде т. н. электромагнитным дутьём вдугогасительном устройстве. Дуга затягивается в камеру дугогасительного устройства мощным магнитным полем, создаваемым электромагнитами, в обмотках которых протекает отключаемый ток. Обмотки электромагнитов имеют такую полярность, при которой создаваемое магнитное поле затягивает дугу в дугогасительную камеру (камеры), где дуга растягивается и охлаждается, её сопротивление резко увеличивается и она гаснет. Дугогасительные камеры выполняются из жаростойких материалов, обладающих высокой диэлектрической прочностью, теплопроводностью и теплоёмкостью. В Э. в. переменного тока для повышения надёжности работы обычно предусматривается воздушный поддув, который ускоряет перемещение дуги в камеру. Э. в. применяют обычно в сетях на напряжение 6—10 кв.

достоинства электромагнитных выключателей: полная взрыво- и пожаробезопасность, малый износ дугогасительных контактов, пригодность для работы в условиях частых включений и отключений, относительно высокая отключающая способность.

Недостатки: сложность конструкции дугогасительной камеры с системой магнитного дутья, ограниченный верхний предел номинального напряжения (15—20 кВ), ограниченная пригодность для наружной установки.

37. Разъединитель – это коммутационный аппарат, который предназначен для отключения и включения электрической сети без нагрузки либо с незначительной нагрузкой: намагничивающий ток силового  трансформатора, остаточный ток кабельных и воздушных линий электропередач, а также ток нагрузки не более 15 ампер (в зависимости от типа коммутационного аппарата).

Кроме того, разъединители предназначены для создания видимого разрыва цепи при отключении питания линии. Это необходимо, прежде всего, для безопасности при выполнении ремонтных работ. В данном случае аппарат создает видимый разрыв в цепи между оборудованием, которое выведено в ремонт и оборудованием, которое находится под рабочим напряжением. Кроме того, разъединители наружной установки рассчитываются на возможность разрыва посредством их ножей зарядных токов воздушных и кабельных линий, а также токов холостого хода силовых трансформаторов и токов небольших нагрузок. Поэтому их контакты часто снабжаются дугогасительными рогами. Отличительной чертой разъединителей, а также отделителей и короткозамыкателей в сравнении с выключателями является отсутствие дугогасительных устройств. Основное назначение разъединителя заключается в изоляции отключенных частей электрической цепи с целью безопасного ремонта оборудования. Разъединители строятся для внутренней и для наружной установки на всю шкалу токов и напряжений. Они могут выполняться как трехполюсными на общей раме (обычно при напряжениях до 35 кВ), так и однополюсными при более высоких напряжениях. Последнее обусловлено тем, что при напряжениях свыше 35 кВ требуемые расстояния между фазами достаточно велики и общая рама получается чрезвычайно громоздкой и тяжелой. Основным элементом разъединителя являются его контакты. Они должны надежно работать при номинальном режиме, а также при перегрузках и сквозных токах короткого замыкания. В разъединителях применяют высокие контактные нажатия. При больших токах контакты выполняют из нескольких (до восьми) параллельных пластин. Применяют пластины прямоугольного, швеллерного и круглого сечения. Разъединители могут иметь приводы: ручной - оперативную штангу, рычажной или штурвальный и двигательный - электрический, пневматический. Во избежание ошибочных действий, т.е. размыкания под током, что может привести к крупным авариям и несчастным случаям, разъединитель всегда блокируется с выключателем. Блокировка допускает оперирование разъединителем только при отключенном выключателе. По исполнению блокировка      может      быть     механической,      механической      замковой, электромагнитной замковой.

Типы разъединителей

Отдельные типы разъединителей 6 - 10 кВ отличаются друг от друга по роду установки (разъединители внутренней и наружной установки); по числу полюсов (разъединители однополюсные и трехполюсные); по характеру движения ножа (разъединители вертикально-поворотного и качающегося типа). Трехполюсные разъединители управляются рычажным приводом, однополюсные - оперативной изоляционной штангой. Различие в конструкциях разъединителей внутренней и наружной установок объясняются условиями их работы. Разъединители наружной установки должны иметь приспособления, разрушающие ледяную корку, образующуюся при гололеде. Кроме того, их используют для отключения небольших токов нагрузки и их контакты снабжаются рогами для гашения дуги, возникающей между расходящимися контактами.

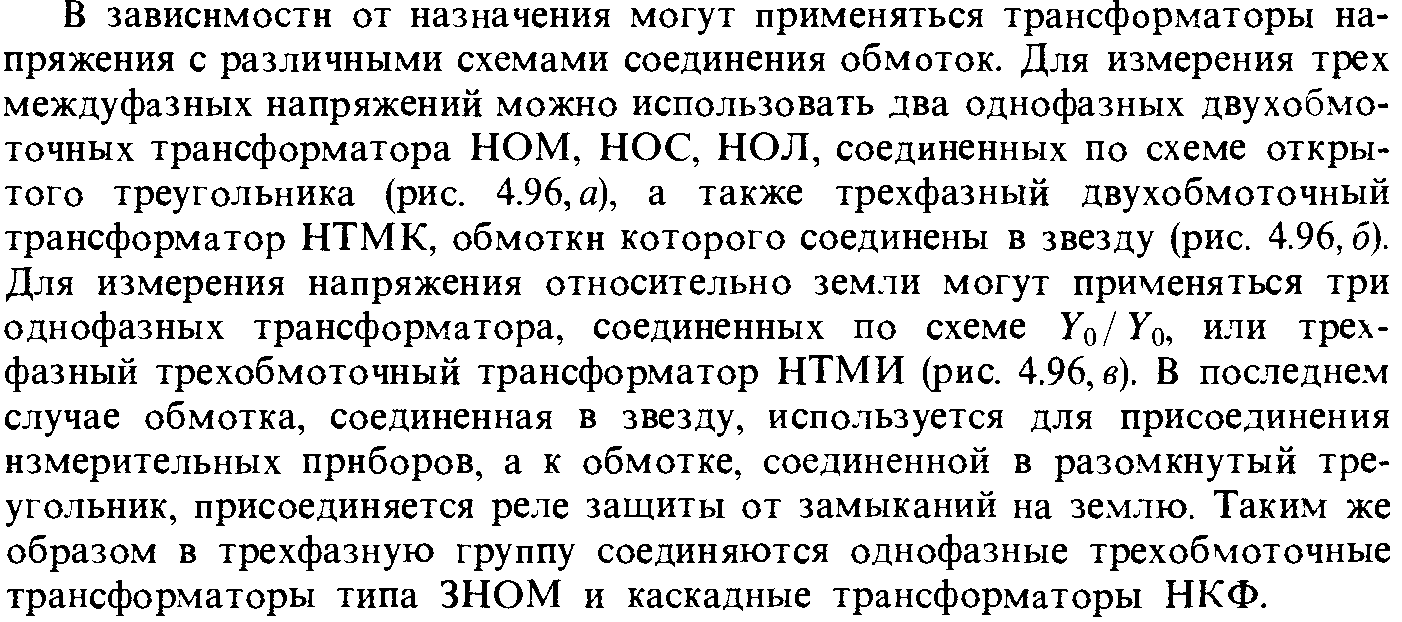

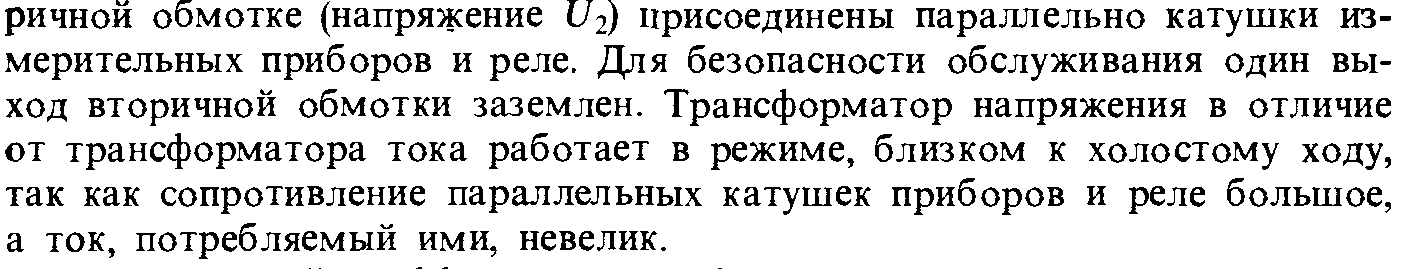

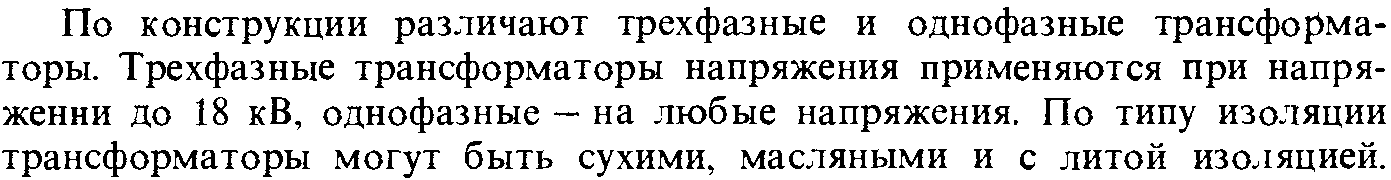

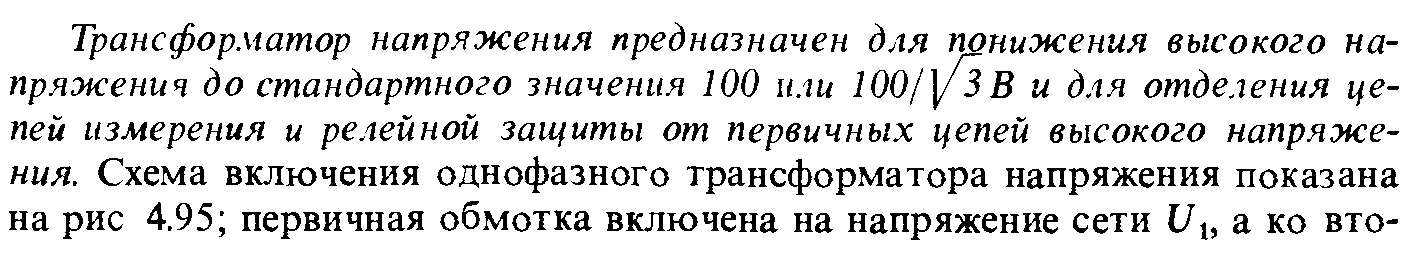

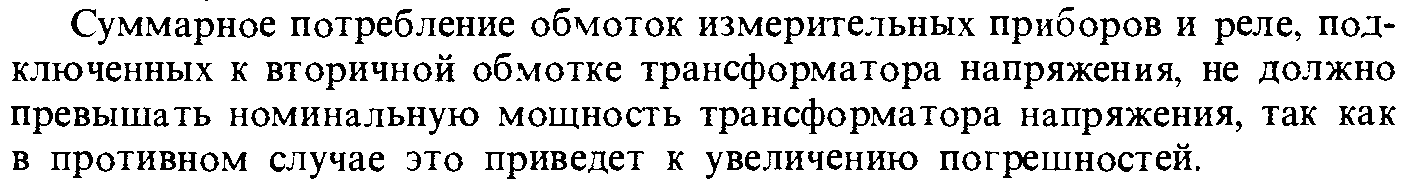

38. Измерительный трансформатор— электрический трансформатор для контроля напряжениятока или фазы сигнала первичной цепи. Измерительный трансформатор рассчитывается таким образом, чтобы оказывать минимальное влияние на измеряемую (первичную) цепь; минимизировать искажения пропорции и фазы измеряемого сигнала в измерительной (вторичной) цепи.

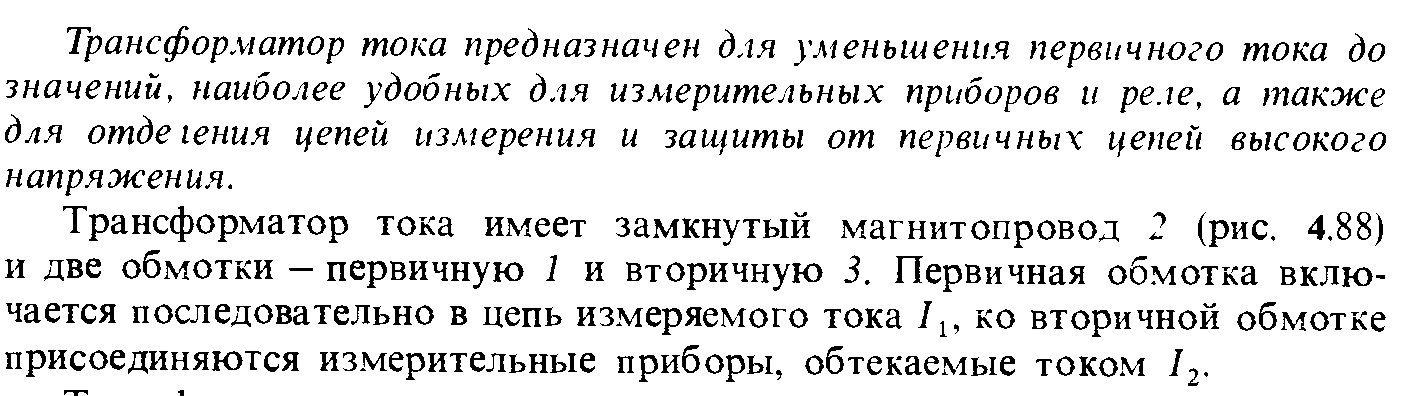

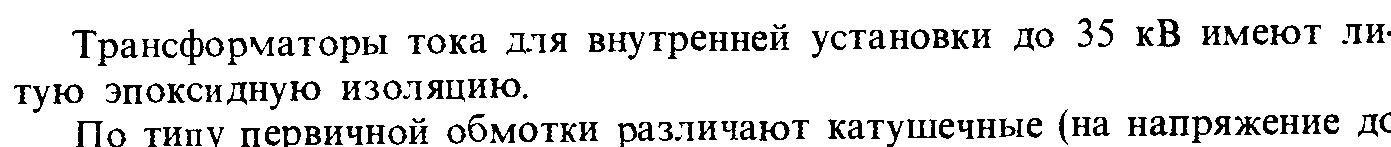

Трансформатор тока состоит из замкнутого сердечника, набранного из тонких листов электротехнической стали, и двух обмоток — первичной и вторичной. Первичную обмотку включают последовательно в контролируемую цепь, ко вторичной обмотке присоединяют токовые катушки различных приборов и реле.

39. Короткозамыкатель — электрический аппарат, предназначенный для создания искусственного короткого замыкания на землю в сетях электроснабжения. Отделитель представляет собой разъединитель, который быстро отключает обесточенную цепь после подачи команды на его привод. Если в обычном разъединителе скорость отключения очень мала, то в отделителе процесс отключения длится 0,5-1,0 с. Отделитель отсоединяет поврежденные участки электрической цепи после отключения защитного выключателя. Выключатель срабатывает от искусственного короткого замыкания, создаваемого короткозамыкателем.

Устройство

Конструктивно короткозамыкатель аналогичен заземлителю, но за счёт мощной контактной системы может включаться на короткое замыкание.
