    1. Радиальные, колцевые, комбинированные

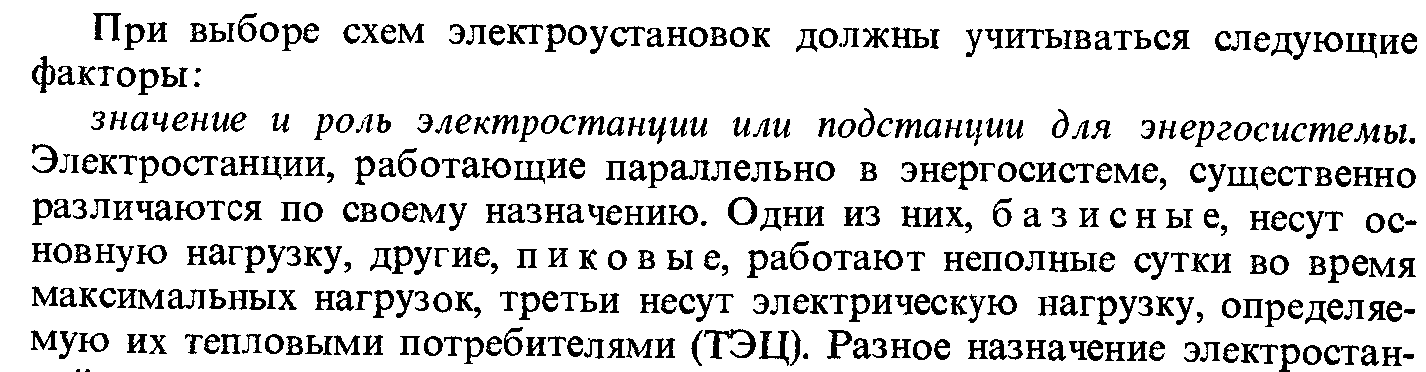

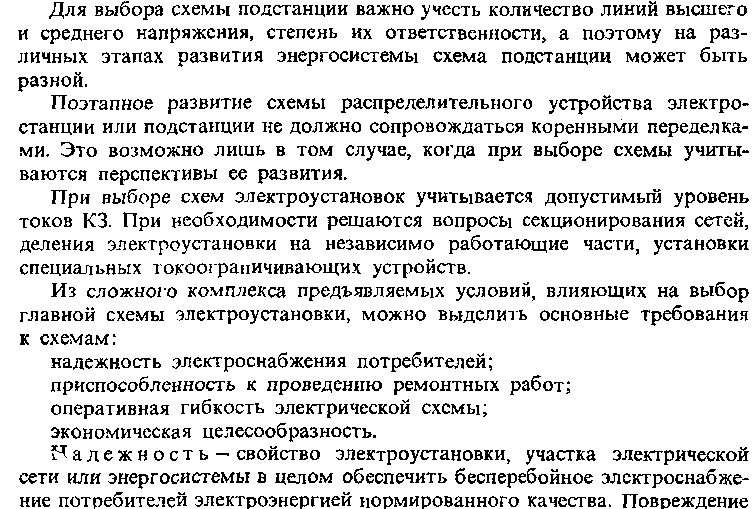

РУ х-ся: надежность, нагрузка, число присоединений, экономичность, напряжение, удобством и безопасностью обсл.

3.

4..

.

5.

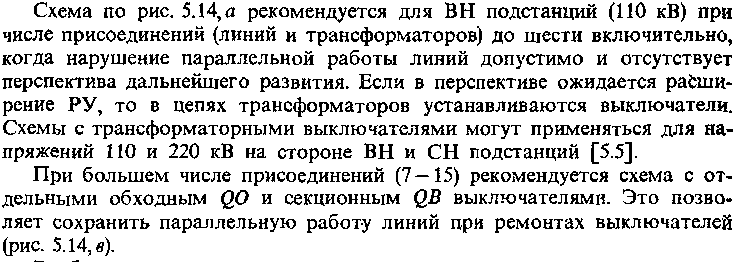

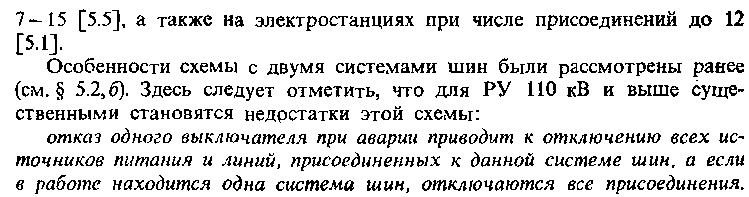

6. 2 рабочие без обходной. Одна рабочая с обходной. 2 рабочие с обходной.

7. Одна рабочая с обходной. 2 рабочие с обходной. кольцевые

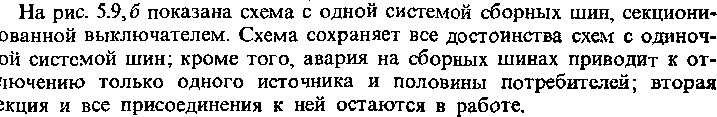

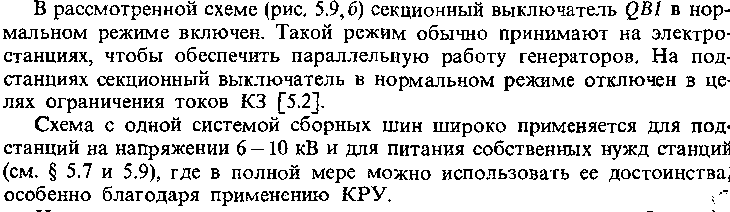

8. Обходной выключатель предназначен для перевода нагрузки какого-либо присоединения через обходную систему шин. Для других коммутационных аппаратов, в цепи с которыми стоит, является элементом, образующим присоединение. Секционный выключатель Если выключатель соединяет секции, у которых нет общих присоединений - это будет секционный выключатель. Секционный выключатель предназначен для соединения секций шин. Для других коммутационных аппаратов, в цепи с которыми стоит, является элементом, образующим присоединение.

Шиносоединительный выключатель Если в схеме распредустройства две шины с возможностью перевода присоединения как на одну, так и на другую шину, (в присоединении два шинных разъединителя ) то выключатель, соединяющий шины называется шиносоединительным (ШСВ). Для других коммутационных аппаратов, в цепи с которыми стоит, является элементом, образующим присоединение

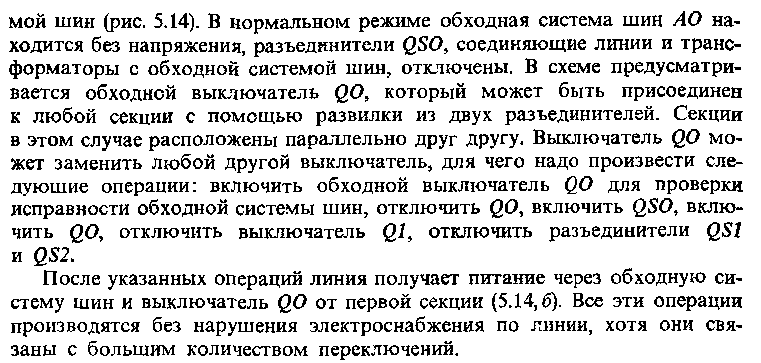

9. Обходная система шин – предназначена для поочередного вывода в ремонт только одного присоединения и в нормальном режиме работы находится без напряжения. Обходное устройство – обходной выключатель и обходная система шин.

10. Повреждение в шиносоедиинительном выключателе.

11.

12. Схема четырехугольника. Достоинства, недостатки, область применения.

Схема четырехугольника экономична( четыре выключателя на четырех присоединениях), позволяет производить опробование и ревизию любого выключателя без нарушения работы ее элементов. Схема обладает высокой надежностью. Отключение всех присоединений маловероятно, оно может произойти при совпадении ревизии одного из выключателей, например Q1?Повреждении линии W2 и отказе выключателя второй цепи Q4. При ремонте линии W2 отключают выключатели Q3, Q4 и разъединители, установленные в сторону линий. Связб оставшихся в работе присоединений W1, T1 uT2 осуществляется через выключатели Q1, Q2. Если в этот период повредится T1, то отключится выключатель Q2, второй трансформатор и линия W1 останутся в работе, но транзит мощности будет нарушен. Установка линейных разъединителей QS1 uQS2 устраняет этот недостаток.

Достоинство: использование разъединителей только для ремонтных работ.

Недостатки: Сложный выбор трансформаторов тока, выключателей и разъединителей, т.к в зависимости от режима работы ток, протекаюищй по аппаратам, меняется.

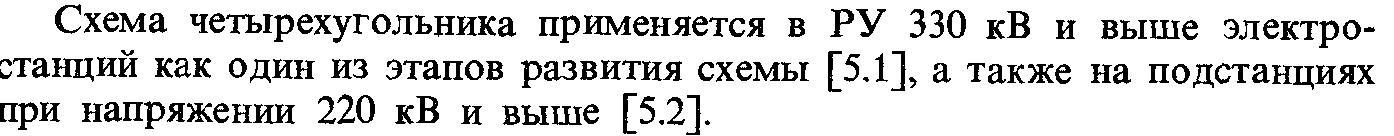

Область применения: В РУ 330 кВ и выше, а также на подстанциях при напряжении 220 кВ и выше.

13. Схема “3/2” и “4/3”. Достоинства, недостатки, область применения.

В РУ 330-750 кВ применяется схема с двумя система шин и тремя выключателями на две цепи. На шесть присоединений необходимо девять выключателей, т.е на каждое присоединение «полтора» выключателя. Отсюда и происходит название 3/2.

Достоинством схемы является то, что при ревизии любого выключателя все присоединения остаются в работе. Другим достоинством является высокая надежность, т.к все цепи остаются в работе даже при повреждении на сборных шинах.

Схема позволяет в раюочем режиме без операций разъединителя производить опробование выключателей. Ремонт шин, очистка изоляторов, ревизия шинных разъединителей производятся без нарушения работы цепей( отключается соответствующий ряд шинных выключателей ) все цепи продолжают работать параллельно через оставшуюся под напряжением систему шин.

Недостатками схемы являются:

Отключение К на линии двумя выключателями, что увеличивает общее количество ревизий выключателей

Удорожание конструкции РУ при нечетном числе присоединений, т.к одна цепь должна присоединяться через два выключателя

Снижение надежности схемы, если кол-во линий не соответствует числу трансформаторов.

Усложнение цепей релейной защиты

Увеличение количества выключателей в схеме

Применение в РУ 330-750 кВ на мощных электростанциях. На узловых подстанциях такая схема применяется при числе присоединений восемь и более.

Схема 4/3, т.е на девять присоединений требуется 12 выключателей. Наилучшие показатели схема имеет, если число линий враза меньше или больше числа трансформаторов.

Схема 4/3 имеет все достоинства 3/2 схема, а кроме этого: Схема более экономична ( 1.33 выключателя вместо 1.5)

Секционирование сборных шин требует только при 15 присоединениях и более

Надежности схемы практически не снижается, если в одной цепочке будут присоединены две линии и один трансформатор вместо двух трансформаторов и одной линии.

Схема находит применение в РУ 330-500 кВ мощных КЭС и АЭС.
